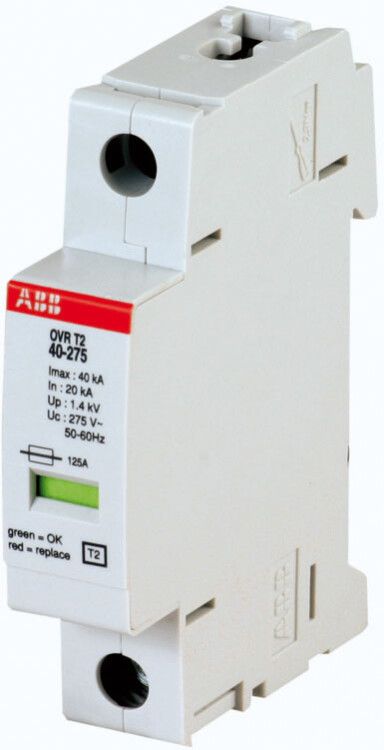

Ограничитель перенапряжения OVR T2 1P 40кА 275В ABB

Name: Ограничитель перенапряжения OVR T2 1P 40кА 275В ABB
Brand: ABB

Миниатюра Ограничитель перенапряжения OVR T2 1P 40кА 275В 1

15 лет на рынке

Более 10 000 довольных клиентов

Счёт за 15 минут

Ценим ваше время

Подбор аналогов

Поможем найти замену и аксессуары

Доставка по всей РФ

Бережная упаковка каждого заказа

Любая форма оплаты

Наличный и безналичный расчёт

Ограничитель перенапряжения OVR T2 1P 40кА 275В ABB больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.

Описание

Ограничитель импульсных перенапряжений ABB OVR T2 (тип 2) с номинальным разрядным током 30 кА и максимальным импульсом 40 кА предназначен для установки в щиты с однофазной сетью 220 В для защиты от остаточных грозовых и коммутационных перенапряжений. Устройство монтируется на DIN-рейку в виде одного модуля и имеет изолированные контакты, что позволяет безопасно отключать неисправный модуль без разрыва цепи питания до момента его замены. Уровень ограничиваемого напряжения составляет 1400 В, что определяет совместимость с оборудованием, выдерживающим импульсы до этого значения. Однополюсная конструкция (1P) подходит для защиты фазного или нулевого провода в системах с заземлением типа TN-S или TT, где требуется отдельная установка УЗИП на каждую линию. Климатическое исполнение УХЛ4 и степень защиты IP20 ограничивают применение сухими отапливаемыми помещениями, исключая монтаж на улице или в сырых подвалах без дополнительной защиты корпуса.

Технические характеристики ограничителя перенапряжения OVR T2

Бренд

ABB

Глубина

120 мм.

Ширина

100 мм.

Высота

30 мм.

Вес

0.1 кг.

Род тока

Переменный (AC)

Напряжение

220 В

Тип изделия

Ограничитель импульсных перенапряжений

Изолированн.

Да

Способ монтажа

DIN-рейка (с Ω-профилем) 35 мм

Степень защиты

IP20

Тип категории 2

Да

Максимальный ток

40 кА

Изолированный (ые)

Да

Количество полюсов

Предельная частота

0.00005 МГц

Защитное напряжение

1400 В

Сигнал на устройстве

Оптический

Количество модулей DIN

Конфигурация системы

Прочее

Тип (исполнение) полюсов

Номин. ток разряда (8/20) (L-N)

20 кА

Климатическое исполнение

УХЛ4

Импульсный ток молнии (10/350)

40 кА

Количество силовых полюсов

Номинальный разрядный ток In

30 кА

Номин. импульсное напряжение

1.4 кВ

Уровень защиты по напряжению

1.400 кВ

Суммарный ток разряда (8/20) (L+N+PE)

20 кА

Уровень защиты по напряжению L-N

1.4 кВ

Конструктивный размер (габарит)

1 модуль

Уровень защиты по напряжению N-PE

1.4 кВ

Номин. сброс импульсного тока (8/20)

20 кА

Макс. допустимое раб. напряжение Ue

230 В

Номин. напряжение перемен. тока (AC)

230 В

Уровень защиты по напряжению L-PE/N-PE

1.4 кВ

Встроенный резервный предохранитель

Нет

Способность гашения остаточного тока

40 кА

С контактом дистанционной сигнализации

Нет

Номин. кратковременно выдерживаемый ток Icw

40 кА

Макс. длительное напряжение перемен. тока АС

275 В

Макс. сечение гибкого проводника (тонкопроволочного)

16 мм²

Макс. сечение жесткого проводника (одно-/многопроволочного)

25 мм²

Сертификаты

Сертификат EAC

PDF
