Ограничитель перенапряжений для миниконтакторов DMC и реле DCR с диодом 12-600VDC | DMCDSD600 DKC ДКС

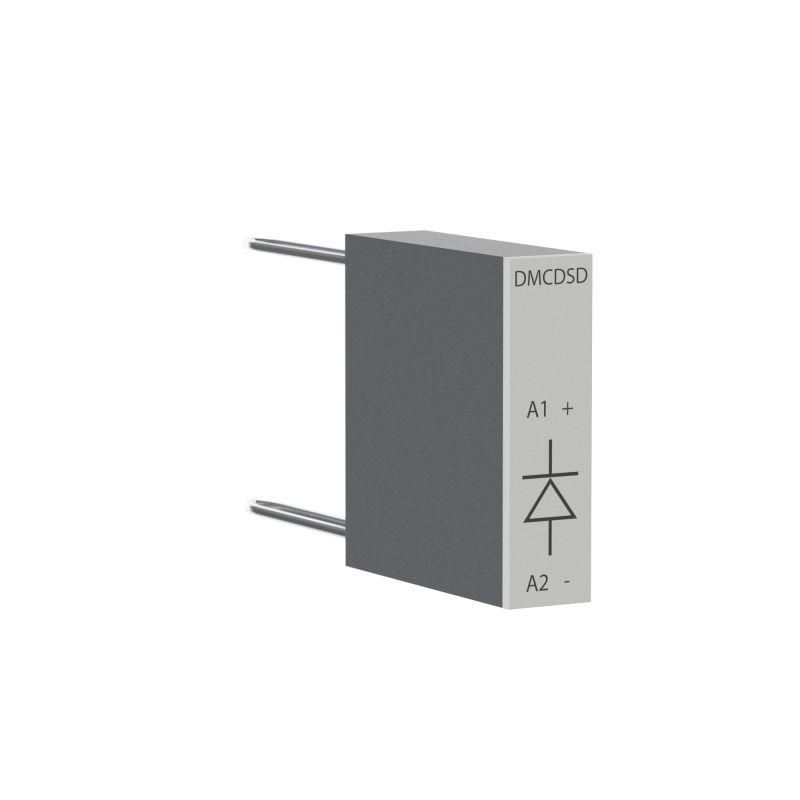

Ограничитель перенапряжений для миниконтакторов DMC и реле DCR с диодом 12–600 VDC (DKC, YON) - это защитный модуль, предотвращающий повреждение катушек управления из-за импульсов обратной ЭДС при отключении постоянного тока. Устройство совместимо с миниконтакторами DMC и реле DCR серий DKC и YON, легко монтируется на переднюю панель без инструментов.

Назначение и область применения

Ограничитель перенапряжений для миниконтакторов DMC и реле DCR с диодом 12–600 VDC (DKC, YON) защищает электронные компоненты катушки управления от высоких напряжений, возникающих при коммутации индуктивных нагрузок. Когда контакты размыкаются, энергия, запасённая в катушке, создаёт обратную ЭДС - этот импульс может пробить микросхемы, контроллеры или другие чувствительные элементы. Диод в составе ограничителя гашит этот импульс, направляя ток замкнутым контуром через саму катушку.

Подходит для систем с управлением постоянным током: автоматизация производства, конвейеры, станки, системы управления лифтами, насосами, клапанами и другим оборудованием с катушечными исполнительными устройствами.

Технические характеристики

• Тип изделия: Ограничитель перенапряжений с диодом
• Род тока: Постоянный (DC)
• Номинальное напряжение: до 600 В DC
• Минимальное рабочее напряжение: 12 В DC
• Установка: На переднюю панель миниконтактора DMC или реле DCR
• Совместимость: Только с контактными группами DMC и DCR, поддерживающими установку аксессуаров

Совместимость и монтаж

Ограничитель перенапряжений для миниконтакторов DMC и реле DCR с диодом 12–600 VDC (DKC, YON) устанавливается исключительно на модели, имеющие специальный фиксирующий выступ на передней панели - такие как DMC 7A–16A и DCR соответствующих серий. Нет необходимости использовать отвертки или крепёж: модуль просто вставляется до щелчка. Он не мешает установке других аксессуаров (например, механических указателей положения или дополнительных контактов), так как занимает минимальное пространство.

Не устанавливайте на контакторы без поддержки этого типа аксессуара - физически он не будет крепиться. Также не используйте с переменным током - диод не работает в цепях AC.

Безопасность и стандарты

Изделие не имеет собственных сертификатов безопасности, но проектировалось в соответствии с требованиями к аксессуарам для мини-контакторов серии DKC. Его применение не снижает степень защиты основного оборудования (IP20), поскольку не нарушает герметичность корпуса. Работает в температурном диапазоне, указанном для миниконтакторов DMC/DCR - обычно –25C…+60C.

Преимущества

• Защита дорогостоящей электроники от выхода из строя из-за обратной ЭДС
• Быстрая установка без инструментов - экономия времени при сборке
• Не требует обслуживания - надёжная работа на протяжении всего срока службы контактора
• Сохраняет доступ к другим аксессуарам - можно одновременно использовать несколько модулей

Ограничения применения

• Работает только с постоянным током - нельзя использовать в цепях переменного тока (AC)
• Подходит только для миниконтакторов DMC и реле DCR с соответствующим интерфейсом - не совместим с другими типами контакторов
• Не предназначен для защиты мощных нагрузок выше 600 В DC - превышение напряжения вызывает пробой диода
• Не обеспечивает защиту от внешних помех (грозовые импульсы, радиопомехи) - только внутренние переходные процессы

Примеры использования

• На станках ЧПУ: защита катушки реле DCR, управляющего зажимом детали
• В конвейерных системах: предотвращение сбоев в PLC из-за отключения катушки миниконтактора DMC
• В системах автономного водоснабжения: защита электромагнитного клапана, управляемого через реле DCR
• В панелях управления лифтами: продление срока службы плат управления при частых включениях/выключениях

Практические советы

• Перед установкой проверьте, что ваш DMC или DCR имеет паз для аксессуаров - если нет, ограничитель не подойдёт
• Выбирайте модель с номиналом 600 В DC, если питание катушки близко к верхнему порогу - это даёт запас прочности
• Если после установки контактор всё равно срабатывает некорректно - проверьте целостность катушки и наличие других источников перенапряжения
• Замена ограничителя не требует демонтажа самого контактора - достаточно отключить питание и снять старый модуль
