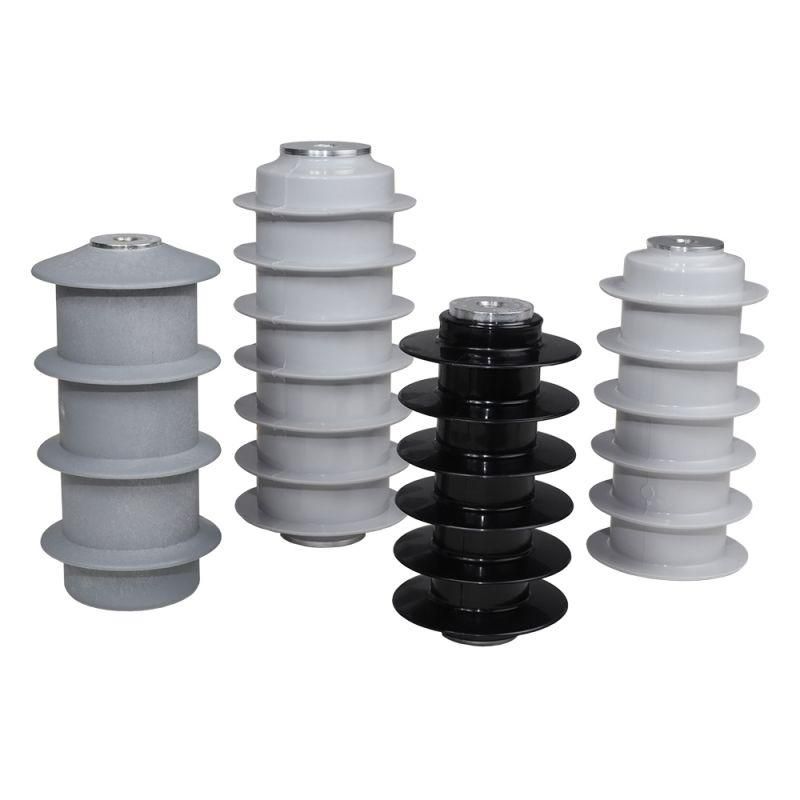

Ограничитель перенапряжений нелинейный OptiVar OPN-P-35/40,5/10/680(1,36)-УХЛ1 | 358223 КЭАЗ

Ограничитель перенапряжений нелинейный OPN-P-35/40,5/10/680(1,36)-УХЛ1, КЭАЗ - устройство для защиты высоковольтного оборудования от импульсных перенапряжений, вызванных грозами или коммутациями. Установлен на открытых подстанциях и линиях электропередачи, обеспечивает надёжную работу в условиях сурового климата.

Назначение и область применения

OPN-P-35/40,5/10/680(1,36)-УХЛ1, КЭАЗ защищает оборудование электроснабжения - трансформаторы, выключатели, изоляторы - от скачков напряжения, возникающих при молниях или включениях/выключениях нагрузки. Применяется исключительно вне помещений, где требуется повышенная устойчивость к атмосферным воздействиям. Подходит для установки на воздушных линиях 35 кВ, в распределительных устройствах подстанций и на опорах.

Технические характеристики

• Номинальное напряжение переменного тока: 50,6 кВ - максимальное напряжение, которое может кратковременно выдерживать устройство без повреждения;
• Непрерывное и рабочее напряжение переменного тока: 40,5 кВ - допустимое длительное напряжение сети, при котором ограничитель остаётся в режиме ожидания;
• Путь утечки и канал утечки: 20 мм - минимальная длина поверхности изоляции между проводящими частями, обеспечивающая устойчивость к загрязнению и влаге;
• Исполнение: без дисплея - отсутствие индикации состояния, требует внешнего контроля;
• Номинальное напряжение постоянного тока: 0 кВ - не предназначено для работы в цепях постоянного тока;
• Исполнение по климату: УХЛ1 - рассчитан на холодный и умеренный климат с возможностью эксплуатации при температуре от −60 C до +40 C;
• Материал корпуса: герметичный полимер - устойчив к ультрафиолету, влаге и химическим агрессивным средам.

Совместимость и монтаж

OPN-P-35/40,5/10/680(1,36)-УХЛ1, КЭАЗ монтируется на опорах, рамах или специальных кронштейнах. Обязательно соблюдать вертикальное положение - так обеспечивается равномерное распределение механических и тепловых нагрузок внутри колонки варисторов. Для подключения используются фланцевые зажимы, совместимые с шинами 35 кВ. Монтаж выполняется после отключения участка сети и проверки отсутствия напряжения. Нельзя использовать в качестве замены разъединителей или предохранителей.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 52725-2006 и IEC 60099-4 для ограничителей перенапряжений. Полимерный корпус обеспечивает электробезопасность при случайном контакте. Отсутствие масла и других жидкостей снижает риск аварийных выбросов. Работает без обслуживания, но требует периодической визуальной проверки целостности корпуса и отсутствия трещин, следов пробоя или загрязнений.

Преимущества

• Высокая энергоёмкость варисторной колонки - способна поглощать крупные импульсы, характерные для грозовых разрядов;
• Герметичный полимерный корпус - не требует замены масла, не боится влаги и запыления;
• Стойкость к экстремальным температурам - работает в регионах с суровым климатом;
• Длинный путь утечки (20 мм) - минимизирует риск поверхностного пробоя при загрязнении;
• Надёжность производства КЭАЗ - завод имеет опыт изготовления высоковольтной аппаратуры более 70 лет.

Ограничения применения

• Не применяется в сетях постоянного тока - несмотря на наличие номинального напряжения переменного тока, устройство не рассчитано на DC;
• Не имеет индикатора срабатывания - нельзя определить, произошло ли срабатывание без внешних средств диагностики;
• Требует вертикальной установки - горизонтальное расположение нарушает теплообмен и может привести к преждевременному выходу из строя;
• Не предназначен для защиты низковольтного оборудования - используется только в сетях 35–40,5 кВ;
• Не заменяет молниеотводы - служит для защиты внутреннего оборудования, а не для отвода молнии.

Примеры использования

• Защита силового трансформатора 35/10 кВ на подстанции в Сибири;
• Установка на воздушной линии 35 кВ в районе с высокой грозовой активностью;
• Фидеры распределительных пунктов в промышленных зонах с частыми коммутациями;
• Замена старых фарфоровых ограничителей на современные полимерные аналоги в рамках модернизации.

Практические советы

• Перед установкой проверьте посадочные размеры и соответствие фланца с шиной - несоответствие может привести к плохому контакту и нагреву;
• При наличии сильного загрязнения (пыль, соль, копоть) регулярно протирайте корпус влажной тканью - даже 20 мм пути утечки могут снизить эффективность;
• При замене старого ограничителя используйте тот же артикул - 358223 - чтобы сохранить параметры координации изоляции;
• Не затягивайте крепёж слишком сильно - полимерный корпус чувствителен к механическим деформациям;
• При плановых осмотрах обращайте внимание на цвет корпуса - потемнение или белый налёт могут указывать на внутреннее повреждение.
