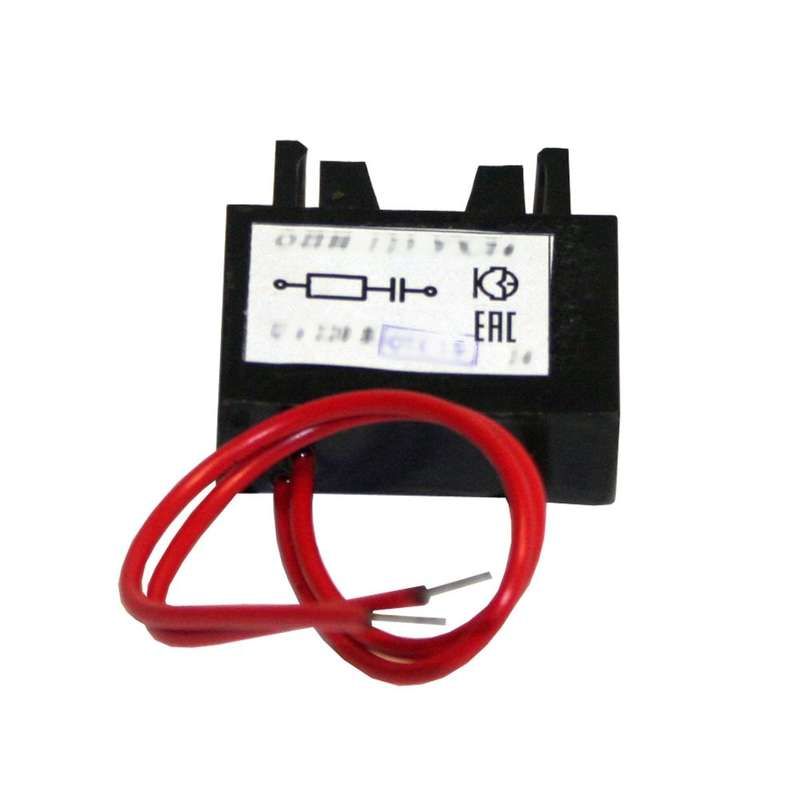

Ограничитель перенапряжений ОПН-133 УХЛ4 - 120113300В2200000000 КашинЗЭА

Ограничитель перенапряжения КЗЭА артикул опн-133 УХЛ4 предназначен для защиты электрооборудования от кратковременных скачков напряжения в сетях переменного тока 220 В. Это резистивно-ёмкостное звено, установленное непосредственно на защищаемое устройство, обеспечивает простую и надёжную защиту от импульсных перенапряжений.

Назначение и область применения

Ограничитель перенапряжения КЗЭА артикул опн-133 УХЛ4 используется для защиты чувствительной электроники от кратковременных импульсных перенапряжений, возникающих из-за коммутаций, молний или других помех в сети. Подходит для установки на устройства, работающие в однофазной сети 220 В переменного тока. Применяется в бытовой и промышленной автоматике: на частотных преобразователях, контроллерах, плат управления насосами, вентиляторами, системах освещения.

Технические характеристики

• Номинальное напряжение: 220 В
• Тип изделия: Ограничитель импульсных перенапряжений
• Защитное напряжение: 220 В — уровень, до которого устройство не срабатывает; выше этого значения начинает ограничивать импульсы
• Тип тока: Переменный
• Количество полюсов: 1 — защищает одну фазу
• Способ монтажа: На устройство — крепится прямо на корпус защищаемого оборудования
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 — предназначено для работы в помещениях с умеренным и холодным климатом, температурный диапазон от −25 °C до +40 °C

Совместимость и монтаж

Ограничитель перенапряжения КЗЭА артикул опн-133 УХЛ4 монтируется непосредственно на корпус защищаемого устройства — например, на DIN-рейку внутри щита или на поверхность корпуса. Для правильной работы необходимо соблюдать минимальное расстояние между входом питания и местом установки. Монтаж выполняется с использованием болтов или крепёжных элементов, предусмотренных конструкцией устройства. Не требует внешнего питания. Учитывайте, что степень защиты IP20 не допускает использование в условиях повышенной влажности, запылённости или на улице.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51992-2002 для ограничителей импульсных перенапряжений. Не содержит опасных веществ, согласно RoHS. Работает в пределах нормированного температурного режима УХЛ4. После срабатывания ограничитель может выйти из строя — рекомендуется периодически проверять его работоспособность, особенно после грозы или аварийных отключений.

Преимущества

• Простая конструкция — не требует сложной настройки
• Минимальная задержка реакции на импульс — эффективно гасит высокочастотные выбросы
• Небольшие габариты — легко помещается даже в плотно укомплектованном шкафе
• Низкая стоимость — экономичное решение для базовой защиты

Ограничения применения

• Не применяется в цепях постоянного тока — работает только с переменным током 220 В
• Степень защиты IP20 исключает применение во влажных, пыльных и открытых помещениях
• Не рассчитан на многократные мощные импульсы — при частых срабатываниях срок службы снижается
• Не заменяет полноценную систему молниезащиты — служит лишь вторичной защитой

Примеры использования

• Установка на выходе частотного преобразователя для защиты двигателя от импульсов ШИМ
• Подключение к плате управления конвейерной лентой в цеху
• Фильтрация помех перед входом в PLC-контроллер
• Защита блока питания светодиодного освещения в офисе

Практические советы

• Выбирайте этот ограничитель перенапряжения только для внутренней установки — он не защищён от влаги и пыли
• Проверьте посадочные размеры и тип крепления на вашем оборудовании — совместимость зависит от наличия подходящих отверстий
• После каждого значительного скачка напряжения (например, после грозы) проверяйте целостность ограничителя — при повреждении его следует заменить
• Не используйте вместо него более дорогие модели типа TVS или MOV, если требуется только базовая защита от маломощных импульсов
