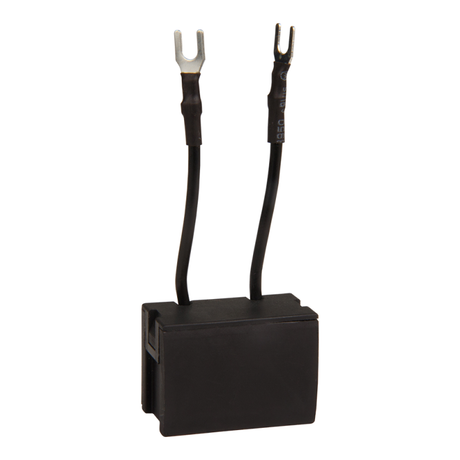

Ограничитель перенапряжения ОПН-221-УХЛ4 КЭАЗ - это варистор, предназначенный для защиты цепей управления от импульсных перенапряжений, возникающих при коммутации катушек контакторов. Устройство совместимо с сетями постоянного и переменного тока 24–48 В и монтируется прямо на выводы нагрузки.

Назначение и область применения

Ограничитель перенапряжения ОПН-221-УХЛ4 КЭАЗ защищает электромагнитные катушки контакторов, реле и других устройств управления от высоковольтных импульсов, которые возникают при отключении индуктивной нагрузки. Без такого ограничителя эти импульсы могут повредить чувствительную электронику, вызвать дуговое замыкание на контактах или снизить срок службы оборудования.

Подходит для использования в системах автоматизации: станках, конвейерах, пультах управления, щитах автоматики, где применяются контакторы серии ПМЛ и аналогичные устройства.

Технические характеристики

• Тип изделия: ограничитель перенапряжения на основе варистора
• Номинальное рабочее напряжение: 24–48 В (переменного и постоянного тока)
• Тип напряжения: AC/DC - работает одинаково в цепях с переменным и постоянным током
• Способ монтажа: прямая установка - подключается непосредственно к выводам катушки нагрузки
• Исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, с возможностью эксплуатации при повышенной влажности и температуре от −40 C до +50 C

Совместимость и монтаж

Ограничитель перенапряжения ОПН-221-УХЛ4 КЭАЗ устанавливается параллельно катушке контактора или другому индуктивному элементу. Подключение выполняется напрямую - провода откатушки подсоединяются к клеммам ограничителя. Никаких дополнительных компонентов или плат не требуется.

Работает совместно с контактными устройствами, имеющими рабочее напряжение в пределах 24–48 В. Для обеспечения надёжной работы важно соблюдать полярность при подключении в цепях постоянного тока - хотя варистор не требует строгой полярности, рекомендуется подключать согласно маркировке на корпусе.

Безопасность и стандарты

Ограничитель перенапряжения ОПН-221-УХЛ4 КЭАЗ соответствует требованиям ГОСТ Р МЭК 61643-11 и предназначен для применения в цепях вторичного управления. Не содержит опасных веществ, соответствует RoHS. Применяется в соответствии с правилами безопасности для низковольтных электрических установок.

Преимущества

• Простая установка - не требует изменения схемы, подключается напрямую
• Не нуждается в обслуживании - полностью пассивное устройство
• Защита от скачков напряжения продлевает жизнь контакторам и контроллерам
• Стабильная работа в широком диапазоне температур и влажности благодаря исполнению УХЛ4

Ограничения применения

• Не предназначен для защиты силовых цепей выше 48 В - применение при более высоких напряжениях приведёт к выходу из строя
• Не заменяет грозозащиту или фильтры помех - действует только против коммутационных импульсов
• Не рассчитан на длительное воздействие сверхтоков - при аварийном коротком замыкании может выйти из строя
• Не используется в цепях с частотой выше 400 Гц - эффективность снижается

Примеры использования

• Установка на катушку контактора ПМЛ-22 в пульте управления станком с ЧПУ
• Подключение к реле времени в системе вентиляции с питанием 24 В DC
• Защита катушки магнитного пускателя в холодильной установке
• Дополнительная защита входов PLC при управлении через реле

Практические советы

• Перед установкой проверьте напряжение катушки - оно должно находиться в диапазоне 24–48 В. Превышение даже на 5 В может привести к пробою варистора.
• При использовании в цепях постоянного тока следите за направлением подключения: положительный потенциал должен подходить к клемме с маркировкой “+”.
• Не используйте ОПН-221-УХЛ4 КЭАЗ вместо дросселя или RC-цепочки - они решают другие задачи.
• Если после установки ограничителя наблюдаются сбои в работе системы - проверьте целостность самого ограничителя и состояние контактов катушки.
• Артикул 310714 - единственный номер для заказа этого конкретного типа; не путайте с другими моделями серии ОПН.
