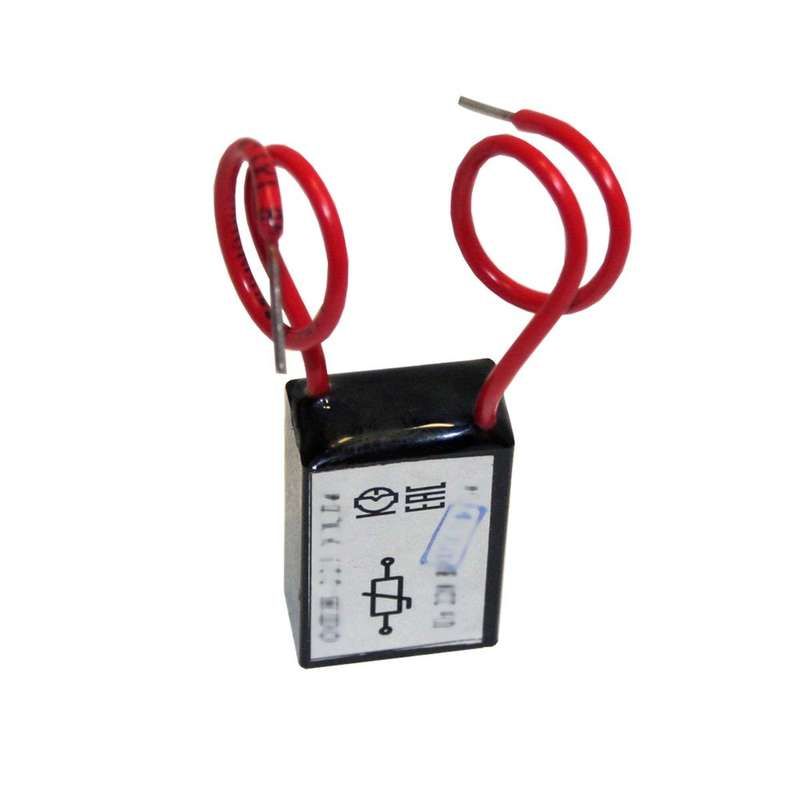

Ограничитель перенапряжений ОПН-223 УХЛ4 - 120222300В2200000000 КашинЗЭА

Ограничитель перенапряжения КЗЭА артикул опн-223 ухл4 предназначен для защиты электрооборудования от кратковременных скачков напряжения в сетях переменного тока 220 В. Устройство устанавливается непосредственно на коммутационный аппарат и обеспечивает надёжную работу в условиях повышенной влажности и колебаний температуры.

Назначение и область применения

Ограничитель перенапряжения опн-223 ухл4 защищает чувствительные компоненты — контакторы, реле, частотные преобразователи — от импульсных перенапряжений, возникающих при коммутации индуктивных нагрузок, ударах молнии или аварийных режимах сети. Применяется в распределительных щитах, на промышленном оборудовании, в системах автоматизации и управления.

Технические характеристики

• Рабочее напряжение: 220 В переменного тока
• Тип защиты: варистор — элемент, который замыкает цепь при превышении порогового напряжения и восстанавливает нормальное состояние после спада импульса
• Защитное напряжение: 220 В — уровень, при котором начинается ограничение перенапряжения
• Количество полюсов: 1 — защищает одну фазу
• Степень защиты: IP20 — предохраняет от доступа пальцев и твёрдых предметов, но не защищена от воды и пыли
• Климатическое исполнение: УХЛ4 — рассчитан на работу при температуре от −40 °C до +50 °C и высокой влажности, подходит для неотапливаемых помещений
• Способ монтажа: на устройство — крепится непосредственно к корпусу коммутатора, контактора или автомата

Совместимость и монтаж

Ограничитель перенапряжения опн-223 ухл4 монтируется на лицевую панель устройства, совместим с большинством модульных аппаратов, имеющими подходящую по размеру площадку для установки. Для правильной работы необходимо, чтобы контактная группа аппарата, на который он установлен, была способна выдерживать токи утечки через варистор. Монтаж выполняется без инструментов — устройство фиксируется механически, без проводов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51992-2002 для ограничителей импульсных перенапряжений. Не содержит свинца и других запрещённых веществ согласно RoHS. Не требует заземления для функционирования, однако рекомендуется использовать в системах с рабочим заземлением для повышения общей безопасности.

Преимущества

• Минимальные габариты — занимает мало места на DIN-рейке или корпусе оборудования
• Не требует внешнего питания — работает пассивно, реагирует только на перенапряжения
• Высокая надёжность в условиях УХЛ4 — стабильно работает в холодных и влажных помещениях
• Простота установки — не нуждается в подключении проводов, снижает время монтажа

Ограничения применения

• Не предназначено для защиты от длительных перегрузок или проседаний напряжения — только от кратковременных импульсов
• IP20 не допускает использование во влажных или пыльных средах без дополнительной защиты (например, в закрытых шкафах)
• Не подходит для трёхфазных систем — требуется три отдельных устройства для каждой фазы
• Варистор со временем изнашивается при частых импульсах; при выходе из строя не даёт сигнала, поэтому рекомендуется периодическая проверка состояния

Примеры использования

• Установка на контакторы в системах вентиляции и кондиционирования
• Защита реле времени и терморегуляторов на пищевых производствах
• Фазовая защита в панелях управления насосными станциями
• Дополнительная защита частотных преобразователей в цехах с частыми включениями/выключениями двигателей

Практические советы

• Выбирайте место установки так, чтобы ограничитель был легко виден для осмотра — варисторы не имеют индикации отказа
• Проверяйте целостность устройства при каждом плановом обслуживании оборудования — особенно после грозы или аварии в сети
• Убедитесь, что посадочное место на аппарате имеет достаточные размеры и прочность — не используйте на слабых или деформированных поверхностях
• Для многоканальных систем используйте один опн-223 ухл4 на каждую фазу — не параллельно, не последовательно
• Не применяйте в открытых щитах на улице — даже при УХЛ4 степень защиты IP20 недостаточна для воздействия атмосферных факторов
