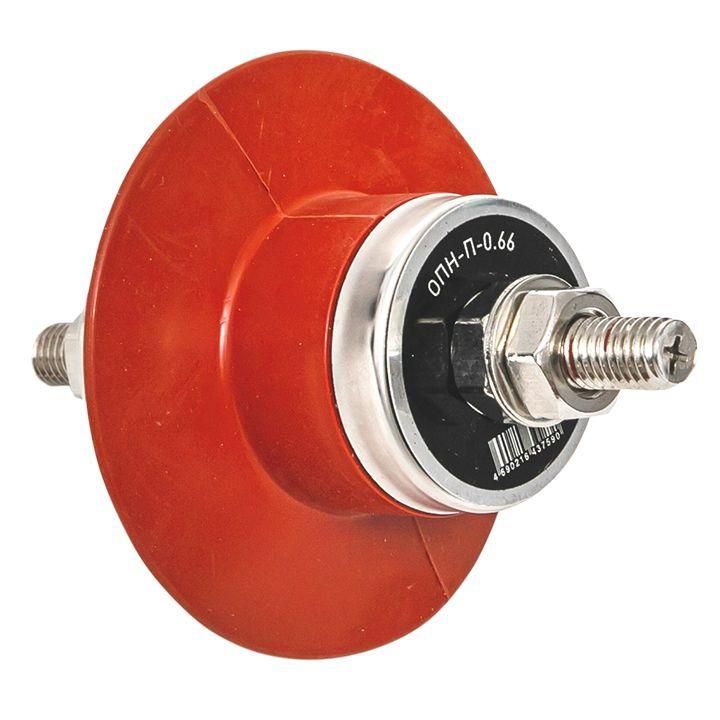

Ограничитель перенапряжения ОПН-П-0,66/1,3/2,5/200 EKF Stingray | opn-p-0,66-1,3-2,5-200

Ограничитель перенапряжения ОПН-П-0,66/1,3/2,5/200 Stingray от EKF защищает оборудование от скачков напряжения, вызванных молниями или включением/выключением нагрузки. Устройство предназначено для установки в сетях до 0,66 кВ и применяется на трансформаторных подстанциях, вводах в здания и на линиях с изолированной нейтралью.

Назначение и область применения

Ограничитель перенапряжения ОПН-П-0,66/1,3/2,5/200 Stingray используется для предотвращения повреждения изоляции электрооборудования при грозовых и коммутационных перенапряжениях. Подходит для защиты:

• распределительных трансформаторных подстанций;
• воздушных линий 0,4–0,66 кВ;
• вводов в жилые дома, производственные помещения и объекты малой мощности;
• устройств с изолированной или компенсированной нейтралью в сетях 50 Гц.

Технические характеристики

• Номинальное напряжение: 0,66 кВ - максимальное рабочее напряжение сети, для которой рассчитано устройство.
• Максимальное длительное напряжение переменного тока: 1300 В - уровень напряжения, который устройство выдерживает постоянно без срабатывания.
• Уровень защиты по напряжению: 1,3 кВ - максимальное напряжение, которое будет пропущено через устройство при срабатывании.
• Максимальный импульсный ток разряда (8/20): 2,5 кА - способность поглощать одиночный импульс тока продолжительностью 8 микросекунд нарастания и 20 микросекунд спада.
• Уровень защиты L-PE / N-PE: 1300 В - защита между фазой и землей, а также между нулём и землёй.
• Степень защиты IP40: защита от твердых частиц размером более 1 мм, но не от воды - подходит для внутренней установки в щитах.
• Сечение провода: от 1 до 20 мм2 - совместим с медными и алюминиевыми проводниками указанного сечения.
• Сигнализация: акустический сигнал при выходе из строя - позволяет оперативно выявить отказ устройства.
• Гарантия: 3 года - подтверждает надёжность компонентов и сборки.

Совместимость и монтаж

Ограничитель перенапряжения ОПН-П-0,66/1,3/2,5/200 Stingray монтируется на DIN-рейку в распределительном щите. Присоединение осуществляется через болтовые зажимы. Для правильной работы необходимо соблюдать:

• соответствие сечения подключаемых проводов (не менее 1 мм2 и не более 20 мм2);
• корректное подключение к фазе, нулю и заземлению (L-N-PE);
• отсутствие механических нагрузок на выводы - кабели должны быть зафиксированы вне корпуса аппарата.

Не требует специального обслуживания, но рекомендуется проверять состояние сигнализации при плановых осмотрах.

Безопасность и стандарты

Ограничитель перенапряжения соответствует требованиям к устройствам защиты от перенапряжений в сетях низкого напряжения. Произведён в соответствии с отечественными нормами для оборудования, применяемого в энергообъектах. Сертифицирован для эксплуатации в условиях, допускающих температурный режим и степень защиты IP40.

Преимущества

• Отсутствие искровых промежутков - исключает риск возгорания и снижает вероятность ложных срабатываний.
• Высокая стабильность характеристик - металлоксидные варисторы обеспечивают долговременную работу без деградации.
• Акустическая сигнализация - позволяет быстро обнаружить отказ без необходимости вскрытия щита.
• Компактная конструкция - занимает мало места на DIN-рейке, удобен для модульных щитов.

Ограничения применения

• Не предназначен для установки на открытом воздухе - IP40 не защищает от влаги и пыли в открытых условиях.
• Не заменяет основную систему заземления - работает в комплексе с ней, а не вместо неё.
• Не рассчитан на многократные удары тока выше 2,5 кА - при частых перенапряжениях возможен преждевременный выход из строя.
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц.

Примеры использования

• Защита входного автомата в этажном щите многоэтажного дома.
• Установка перед трансформатором 10/0,4 кВ на подстанции.
• Зашита вводного шкафа на производственной площадке с высокой вероятностью коммутационных перенапряжений.
• Дополнительная защита на участках ЛЭП 0,38 кВ, где есть риск попадания молнии.

Практические советы

• Перед установкой проверьте соответствие номинала сети (0,66 кВ) и уровня защиты (1,3 кВ) - неверный выбор может привести к недостаточной защите или ложным срабатываниям.
• Используйте провода сечением не меньше 2,5 мм2 для ответвлений - это снижает риск нагрева при больших токах разряда.
• Регулярно контролируйте индикатор состояния - если он изменился (например, стал красным или перестал светиться), замените ОПН-П-0,66/1,3/2,5/200 Stingray даже при отсутствии внешних повреждений.
• Не устанавливайте рядом с источниками тепла - повышенная температура снижает срок службы варисторов.
• При проектировании системы защиты учитывайте, что один ОПН не покрывает все точки риска - для крупных объектов используйте многоступенчатую защиту.
