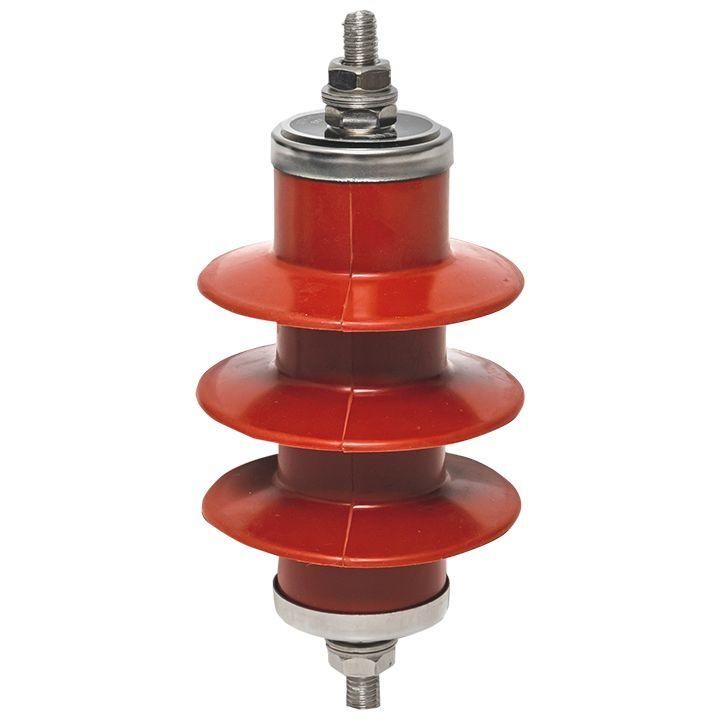

Ограничитель перенапряжения ОПН-П-10/12,7/10/200 EKF Stingray | opn-p-10-12,7-10-200

Ограничитель перенапряжения ОПН-П-10/12,7/10/200 Stingray от EKF предназначен для защиты оборудования от скачков напряжения, вызванных грозами или коммутацией. Устройство применяется в сетях до 10 кВ с изолированной или компенсированной нейтралью, особенно на распределительных подстанциях, ЛЭП и вводах в здания.

Назначение и область применения

Ограничитель перенапряжения ОПН-П-10/12,7/10/200 Stingray защищает изоляцию электрооборудования от высоковольтных импульсов - как грозовых, так и возникающих при включении/выключении нагрузок. Подходит для установки на воздушных линиях 6–10 кВ, трансформаторных подстанциях, вводах в жилые дома, цеха и другие объекты с низким классом напряжения. Работает в сетях переменного тока 50 Гц.

Технические характеристики

• Номинальное напряжение: 10 кВ (10 000 В) - максимальное рабочее напряжение сети, для которой рассчитан ограничитель.
• Уровень защиты: 12,7 кВ - напряжение, ниже которого устройство не пропускает импульсы; при превышении этого значения начинает ограничивать перенапряжение.
• Максимальный импульсный ток разряда (8/20): 10 кА - способность выдерживать однократный удар тока длительностью 8 микросекунд нарастания и 20 микросекунд спада.
• Максимальное сечение проводника: 20 мм2 - допустимый размер медного или алюминиевого провода для подключения.
• Поперечное сечение жесткого проводника: 1 мм2 - минимальная площадь сечения для жестких шин или проводов, которые можно подсоединить механически.
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, но не от воды - подходит для внутреннего монтажа в щитах или на опорах под крышей.
• Сигнализация: акустическая - при выходе устройства из строя слышен характерный щелчок, сигнализирующий о необходимости замены.
• Гарантийный срок: 3 года - производитель гарантирует работоспособность при соблюдении условий эксплуатации.

Совместимость и монтаж

Ограничитель перенапряжения ОПН-П-10/12,7/10/200 Stingray устанавливается на опорах или внутри распределительных устройств. Присоединяется через болтовые зажимы к фазному проводнику и контуру заземления. Для надежного контакта используйте провода сечением до 20 мм2. Монтаж выполняется при отключенном питании. Обязательно проверьте соответствие посадочных размеров и наличие заземляющего проводника - без него устройство не будет работать.

Безопасность и стандарты

Ограничитель соответствует требованиям к устройствам защиты от перенапряжений для сетей до 35 кВ. Конструкция основана на металлооксидных варисторах без искровых промежутков - это исключает риск возгорания при срабатывании. Акустическая сигнализация позволяет оперативно выявить отказ без специальных приборов.

Преимущества

• Высокая надежность благодаря отсутствию искровых промежутков - меньше точек отказа.
• Автоматическое восстановление после срабатывания - не требует ручного вмешательства после нормального импульса.
• Акустический сигнал при выходе из строя - снижает время простоя при обслуживании.
• Изоляционный корпус обеспечивает безопасность при работе рядом с токоведущими частями.

Ограничения применения

• Не предназначена для установки во внешних условиях без дополнительной защиты от осадков - степень IP40 не предохраняет от влаги.
• Не работает в сетях с глухозаземленной нейтралью - требуется изолированная или компенсированная нейтраль.
• Не следует использовать для защиты оборудования с номиналом выше 10 кВ - возможен пробой варистора.
• Не является средством защиты от постоянного тока - только для переменного тока 50 Гц.

Примеры использования

• На опоре ВЛ-10 кВ перед входом в деревню - защита домашней электропроводки от грозового импульса.
• Перед трансформатором КТП-10/0,4 кВ - предотвращение повреждения обмоток при коммутационных перенапряжениях.
• На вводе в производственный цех - защита автоматических линий и ЧРП от скачков напряжения.

Практические советы

• Обязательно контролируйте качество заземления - плохой контакт сводит на нет всю защиту.
• Проверяйте состояние ограничителя ежегодно - особенно после грозового сезона. Акустический сигнал - главный признак замены.
• При замене используйте тот же тип - ОПН-П-10/12,7/10/200 Stingray - чтобы сохранить уровень защиты 12,7 кВ.
• Не затягивайте кабельные зажимы слишком сильно - это может повредить изоляцию провода или сам корпус устройства.
• Если в вашей сети часто происходят перенапряжения - рассмотрите возможность установки нескольких устройств на разных участках.
