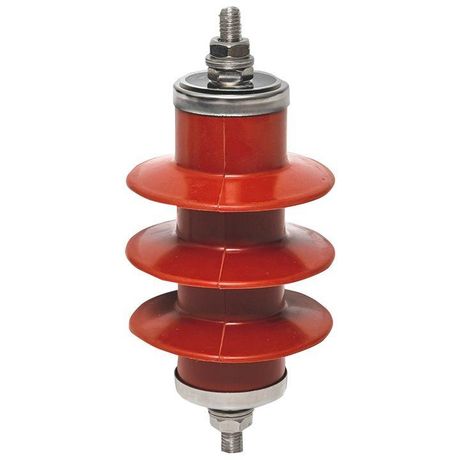

Ограничитель перенапряжения ОПН-П-6/7,6/10/200 EKF Stingray | opn-p-6-7,6-10-200

Ограничитель перенапряжения ОПН-П-6/7,6/10/200 Stingray от EKF предназначен для защиты оборудования от скачков напряжения, вызванных молниями или коммутацией. Устройство применяется в сетях до 6 кВ с изолированной или компенсированной нейтралью, особенно на трансформаторных подстанциях, ЛЭП и вводах в здания.

Назначение и область применения

Ограничитель перенапряжения ОПН-П-6/7,6/10/200 Stingray защищает изоляцию электрооборудования от грозовых и коммутационных перенапряжений. Он используется в сетях переменного тока 50 Гц с номинальным напряжением 6 кВ. Подходит для установки на распределительных подстанциях, воздушных линиях малой мощности, вводах в жилые и промышленные здания, а также на участках, где есть риск повреждения оборудования из-за импульсов высокого напряжения.

Технические характеристики

• Номинальное напряжение: 6 кВ (6000 В)
• Уровень защиты по напряжению: 7,6 кВ - максимальное напряжение, которое пройдет через устройство при срабатывании
• Максимальный импульсный ток разряда (8/20): 10 кА - способность выдерживать однократный удар тока от молнии
• Уровень защиты по напряжению L-PE / N-PE: 7,6 кВ - аналогичная защита между фазой и землей
• Максимальное сечение проводника: 20 мм2 - можно подключить медные или алюминиевые шины до этого размера
• Поперечное сечение жесткого проводника: 1 мм2 - минимальный допустимый размер для надежного контакта
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Сигнализация: акустическая - устройство издает звуковой сигнал при выходе из строя
• Гарантийный срок: 3 года (36 месяцев)

Совместимость и монтаж

Ограничитель перенапряжения ОПН-П-6/7,6/10/200 Stingray монтируется на опорах или в ячейках КРУ-6 кВ. Для подключения используются жесткие или гибкие проводники с сечением от 1 до 20 мм2. Обязательно соблюдайте посадочные размеры и механическую нагрузку на клеммы - превышение может повредить контакт. Монтаж выполняется при отключенном питании. Акустическая сигнализация позволяет оперативно выявить отказ устройства без внешнего контроля.

Безопасность и стандарты

Ограничитель перенапряжения соответствует требованиям к оборудованию для сетей до 1 кВ и выше, применяемому в условиях промышленного и энергетического объектов. Конструкция выполнена в соответствии с принципами защиты от перенапряжений, рекомендованными в ГОСТ Р 50571.19 и IEC 60099-4. Наличие акустической сигнализации повышает безопасность обслуживания - персонал получает немедленное предупреждение о необходимости замены.

Преимущества

• Отсутствие искровых промежутков - снижает вероятность пробоя и увеличивает долговечность
• Высокая энергоемкость - способен поглощать значительные импульсы тока (до 10 кА)
• Акустическая сигнализация - позволяет быстро диагностировать отказ без специальных приборов
• Защита IP40 - достаточна для внутренних установок в щитах и на подстанциях
• Длительная гарантия - 3 года подтверждают надежность конструкции

Ограничения применения

• Не предназначено для установки на открытых площадках - степень защиты IP40 не защищает от влаги и осадков
• Не работает в сетях с глухозаземленной нейтралью - требует изолированной или компенсированной нейтрали
• Не подходит для постоянного воздействия напряжения выше 6 кВ - превышение может привести к тепловому пробою
• Запрещено использовать в качестве основного аппарата отключения - только как защитное средство

Примеры использования

• На входе в трансформаторную подстанцию 6(10)/0,4 кВ
• Перед вводом питания в цеховое оборудование
• На столбах ВЛ-6 кВ перед ответвлением к домам
• В распределительных пунктах (РП) с изолированной нейтралью
• На объектах с чувствительной автоматикой, где важна сохранность изоляции

Практические советы

• Проверьте соответствие номинала сети (6 кВ) - использование в 10 кВ системах недопустимо
• Измеряйте сопротивление изоляции после монтажа - чтобы исключить повреждение при установке
• Обращайте внимание на звуковой сигнал: если он активировался - замените ОПН-П-6/7,6/10/200 Stingray даже при внешнем целостности
• Подбирайте провода сечением не менее 1 мм2 - меньшие сечения не обеспечивают надежный контакт
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на работу варисторов
