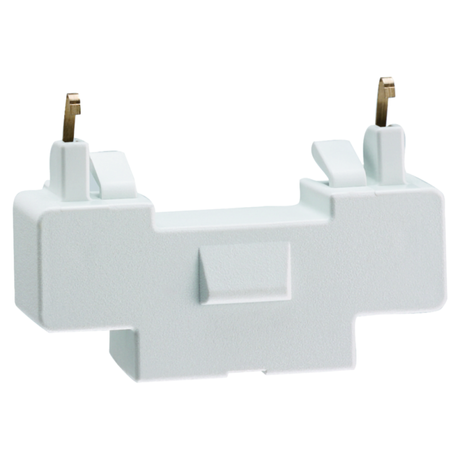

Ограничитель перенапряжения (тип RC) до 125-240В AC/DC для контакторов F-09..(A)F-150 и FR OptiStart K-FX-79240 | 335390 КЭАЗ

Ограничитель перенапряжения типа RC K-FX-79240 от КЭАЗ предназначен для защиты катушки управления контакторов серии F-09–F-150 и FR от импульсных перенапряжений, возникающих при коммутации индуктивных нагрузок. Это компактный аксессуар, который легко устанавливается на новые модели контакторов OptiStart K и повышает надежность работы всей системы.

Назначение и область применения

Ограничитель перенапряжения K-FX-79240 защищает электромагнитную катушку контактора от высоковольтных импульсов, которые возникают при отключении индуктивной нагрузки - например, электродвигателя или трансформатора. Без этого устройства такие импульсы могут вызывать пробой изоляции, подгорание контактов катушки или выход её из строя. Устройство применяется исключительно с контактными устройствами серии F-09, F-150 и FR, совместимыми с OptiStart K. Подходит для установки в щитах автоматизации, на станках, конвейерах, насосных станциях и других объектах с частым включением/выключением двигателей.

Технические характеристики

• Тип изделия: Ограничитель перенапряжения типа RC
• Номинальное рабочее напряжение: 125–240 В переменного (AC) и постоянного (DC) тока
• Род тока: Переменный (AC) - основной режим; также работает при наличии постоянного тока
• Исполнение: Открытое - без корпуса, рассчитано на внутреннюю установку в контролируемую среду
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным частицам, но не от пыли и влаги
• Способ монтажа: Защелка - фиксируется прямо на выводах катушки контактора без дополнительных креплений

Совместимость и монтаж

K-FX-79240 совместим только с контактными аппаратами серии F-09, F-150 и FR, а также с новыми моделями OptiStart K. Монтируется непосредственно на выводы катушки управления контактора - достаточно поднести устройство и защелкнуть его до характерного щелчка. Нет необходимости в сверлении, пайке или использовании инструментов. После установки провода от катушки подключаются к клеммам ограничителя, а сам он остается открытым - поэтому важно, чтобы он находился внутри закрытого распределительного шкафа. Не устанавливайте на старые контакторы вне указанных серий - физическая и электрическая совместимость не гарантируется.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. IP20 обеспечивает базовую защиту от случайного прикосновения, что допустимо для внутренней установки в шкафах. Для работы в условиях повышенной запыленности или влажности требуется дополнительная защита корпуса шкафа.

Преимущества

• Максимально простая установка - защелка позволяет заменить или установить устройство за несколько секунд без инструментов
• Поддерживает широкий диапазон напряжений (125–240 В AC/DC) - одинаково эффективен в сетях с переменным и постоянным током
• Увеличивает срок службы катушки контактора, снижая риск отказов из-за перенапряжений
• Не требует обслуживания - после установки работает без контроля

Ограничения применения

• Не предназначено для внешней установки - IP20 не защищает от пыли, влаги и брызг
• Не совместимо с контактными аппаратами, кроме F-09, F-150, FR и OptiStart K
• Не используется для защиты цепей силовой нагрузки - только для катушки управления
• Не рекомендовано для применения в средах с температурой выше +55 C без принудительного охлаждения шкафа

Примеры использования

• На промышленном конвейере: защита катушки контактора, управляющего подъемником
• В системе водоснабжения: предохранение от скачков напряжения при выключении насоса
• В станках ЧПУ: продление жизни контакторов в цепях управления двигателями
• В распределительных щитах с частыми циклами включения/выключения

Практические советы

• Перед установкой всегда отключите питание контактора - даже при отключенном управлении возможна остаточная энергия
• Проверьте соответствие номера контактора: K-FX-79240 подходит только к F-09, F-150, FR и OptiStart K - другие модели не поддерживаются
• Если шкаф открытый или находится в зоне с пылью - используйте дополнительный кожух или герметичную рамку вокруг ограничителя
• При замене старого ограничителя - новый K-FX-79240 можно установить вместо него без переделки проводки
• Не путайте с аналогами других производителей - этот элемент специально разработан для КЭАЗ и оптимизирован под их катушки
