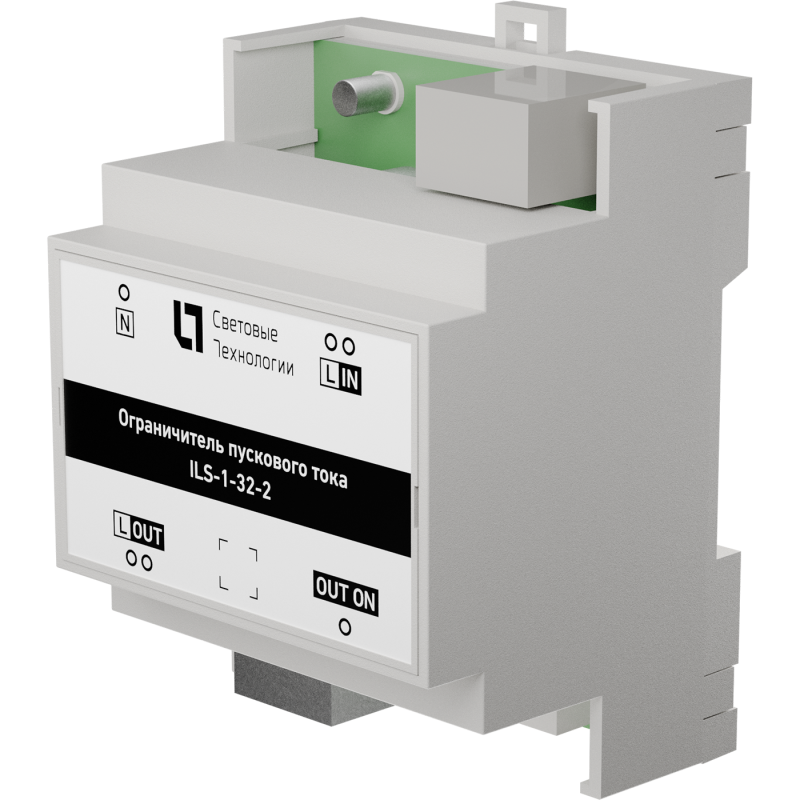

Ограничитель пускового тока ILS-1-32-2 | 2911001700 Световые Технологии

Ограничитель пускового тока ILS-1-32-2 от компании Световые Технологии предназначен для снижения импульсного тока при запуске ёмкостных нагрузок, что продлевает срок службы контактов, автоматических выключателей и самого оборудования. Артикул 2911001700 применяется там, где частые включения вызывают износ электрических компонентов.

Назначение и область применения

ILS-1-32-2 защищает цепи с высокой ёмкостью - например, конденсаторные банки, светодиодные драйверы, выпрямители и устройства с большими входными фильтрами. Без него при включении возникают броски тока до десятков ампер, которые перегружают автоматы, контакторы и предохранители. Устройство мягко наращивает ток, исключая резкий скачок.

Технические характеристики

• Максимальный рабочий ток: 32 А
• Напряжение: до 440 В переменного тока (AC)
• Рабочая температура: от –25C до +60C
• Степень защиты: IP20 (не предназначено для уличной установки)
• Подключение: клеммы для проводов до 6 мм2
• Габариты: 80 × 40 × 30 мм (без крепления)

Совместимость и монтаж

ILS-1-32-2 встраивается последовательно между источником питания и ёмкостной нагрузкой. Подключается в разрыв фазного провода. Клеммы рассчитаны на медные жилы сечением до 6 мм2. Для надёжного соединения используйте наконечники. Монтаж допускается на DIN-рейку 35 мм - устройство имеет крепление сзади. Не требует внешнего управления - работает автономно при каждом включении.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 60947-1 и EN 60947-4-1. Применяется в системах с классом защиты II - не требует заземления корпуса. Нагрев при работе нормальный - до 60C, но не превышает допустимых значений.

Преимущества

• Снижает ударные токи в 5–10 раз, защищая коммутирующие элементы
• Не требует обслуживания - полностью пассивная схема
• Имеет долгий срок службы благодаря отсутствию движущихся деталей
• Экономит затраты на замену автоматов и контакторов

Ограничения применения

• Не подходит для индуктивных нагрузок (двигатели, трансформаторы)
• Не используется в цепях постоянного тока (DC)
• Не рассчитан на работу в условиях повышенной влажности, пыли или на улице - IP20 не обеспечивает защиту от воды и пыли
• Не следует применять при токах выше 32 А - возможен перегрев и выход из строя

Примеры использования

• Системы освещения на базе LED-драйверов с крупными входными конденсаторами
• Источники бесперебойного питания (ИБП) при включении зарядных цепей
• Лабораторные стенды с ёмкостными фильтрами
• Автоматизированные линии с множеством одновременно включающихся модулей

Практические советы

• Перед установкой проверьте суммарную ёмкость нагрузки - чем она больше, тем эффективнее будет работа ILS-1-32-2
• Не перегружайте устройство: даже если автомат на 40 А, сам ILS-1-32-2 ограничен 32 А
• При многократном включении/выключении следите за нагревом - если корпус слишком горячий (>60C), проверьте правильность подбора и наличие вентиляции
• Замена ILS-1-32-2 не требуется при смене нагрузки, если новый потребитель также ёмкостный и не превышает 32 А
