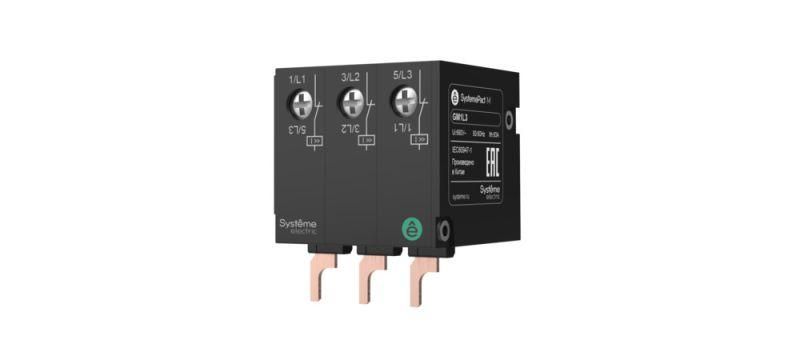

Ограничитель тока GM2 100 кА - устройство для защиты автоматических выключателей серии SystemePact GM2 от повреждений при скачках тока короткого замыкания. Устанавливается сверху на выключатель, обеспечивает быстрое ограничение тока до 100 кА, что продлевает срок службы электрооборудования. Артикул gm1l3 соответствует модели из серии SystemePact MCP.

Назначение и область применения

Ограничитель тока GM2 100 кА предназначен для установки на автоматические выключатели системы SystemePact GM2. Его задача - уменьшить величину тока короткого замыкания, возникающего при аварийных ситуациях. Это позволяет предотвратить механические и тепловые повреждения выключателя и подключённого оборудования. Применяется в распределительных щитах промышленных объектов, где высокая мощность сети требует усиленной защиты: на производствах, в центрах обработки данных, на транспорте, в энергоёмких системах.

Технические характеристики

• Отключающая способность: 100 кА - максимальный ток короткого замыкания, который устройство может безопасно ограничить;
• Монтаж: фиксируется сверху на корпусе автомата Series SystemePact GM2 - не требует модификации шины или дополнительных креплений;
• Совместимость: работает исключительно с выключателями серии SystemePact GM2;
• Не содержит активных компонентов - работает за счёт реактивного сопротивления и магнитного поля при КЗ;
• Работает без внешнего питания - полностью пассивное устройство.

Совместимость и монтаж

Ограничитель тока GM2 100 кА (артикул gm1l3) совместим только с автоматическими выключателями SystemePact GM2. Монтаж выполняется сверху на верхнюю часть корпуса выключателя - специальные крепёжные элементы обеспечивают плотное соединение с контактными группами. Перед установкой необходимо отключить питание и проверить соответствие типоразмера выключателя. Нельзя использовать с другими сериями выключателей, даже от того же бренда - например, с SystemePact MCB или другим классом.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-2 и ГОСТ Р 50030.2. Произведено в соответствии с системой качества SE (Systeme Electric). Не содержит опасных материалов, не требует периодической поверки. Обеспечивает защиту уровня Class 1 по степени защиты от поражения током при правильном монтаже.

Преимущества

• Позволяет применять более экономичные автоматы с меньшей отключающей способностью, так как ограничитель берёт на себя нагрузку при КЗ;
• Увеличивает срок службы контактов и механизма выключателя за счёт снижения термического и электромагнитного удара;
• Имеет компактную форму - не занимает лишнее место в щите;
• Не требует обслуживания - после установки работает без контроля весь срок службы;
• Работает мгновенно - задержка менее 1 миллисекунды при достижении порогового тока.

Ограничения применения

• Не предназначена для использования вне серии SystemePact GM2 - несовместима с выключателями других брендов и даже других серий SE;
• Не защищает от перегрузок - только от токов короткого замыкания;
• Не рекомендуется для установки в условиях постоянной вибрации выше 1g - возможен риск ослабления контакта;
• Не следует применять в сетях с частотой ниже 45 Гц или выше 65 Гц - гарантия работы сохраняется только в диапазоне 50–60 Гц;
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц.

Примеры использования

• Щиты управления на заводах с большими двигателями - предотвращают выход из строя автоматов при запуске тяжёлых механизмов;
• Энергоблоки в метрополитене - защищают коммуникационные и сигнализационные цепи от импульсных перегрузок;
• Центры обработки данных - поддерживают целостность UPS и распределительных щитов при пробоях в силовой части;
• Объекты с высокой плотностью потребителей - торговые центры, больницы, где требуется гарантированная отказоустойчивость.

Практические советы

• Перед установкой проверьте маркировку на выключателе - он должен иметь пометку “GM2” и соответствовать серии SystemePact;
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковую рамку и нарушить контакт;
• После монтажа проведите визуальный осмотр: ограничитель должен плотно прилегать, без зазоров и люфтов;
• Если в вашем проекте используется несколько выключателей - используйте одинаковый тип ограничителей для равномерной защиты всей цепи;
• Храните в сухом месте - хотя устройство пассивное, длительное воздействие влаги может вызвать окисление контактов при последующей установке.
