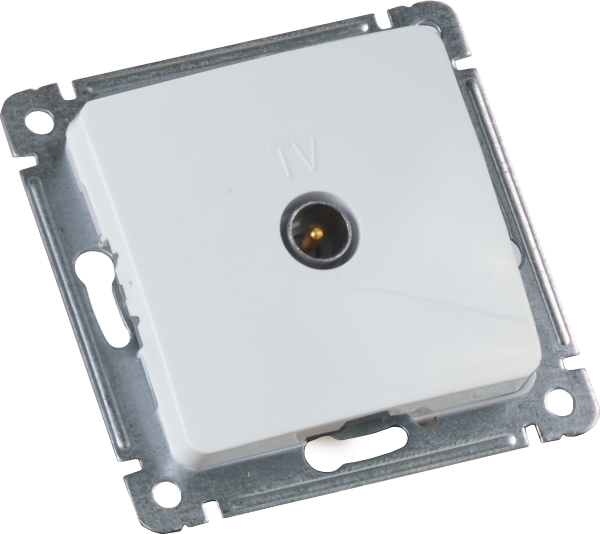

Механизм розетки телевизионной оконечной СП бел. HEGEL РСТВ-401

Розетка телевизионная оконечная скрытой установки HEGEL рств-401 предназначена для подключения телевизора к антенной системе через коаксиальный кабель. Устройство устанавливается внутрь стены, имеет компактную форму и белую накладку, что позволяет легко интегрировать его в интерьер.

Назначение и область применения

Розетка телевизионная оконечная скрытой установки HEGEL рств-401 используется для подключения телевизионного оборудования - телевизоров, приставок, модемов - к центральной антенной сети или спутниковой системе. Подходит для жилых помещений, офисов, гостиниц и других объектов, где требуется аккуратный и надёжный доступ к телевизионному сигналу. Установка скрытого типа обеспечивает эстетичный вид без внешних проводов на стене.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Частотный диапазон: 5–862 МГц (охватывает все аналоговые и цифровые каналы, включая DVB-T/T2)
• Потери сигнала при 860 МГц: 1 дБ (низкий уровень затухания, сохраняет качество изображения)
• Номинальный ток: 1 А (допустимо подключение устройств с малым энергопотреблением, например, активных делителей)
• Напряжение: 48 В (возможно питание активных элементов системы, таких как усилители)
• Степень защиты: IP20 (защита от прикосновения пальцев, но не от воды - не для влажных зон)
• Материал корпуса: пластик с металлическими контактами
• Форм-фактор: однопостовая рамочная конструкция, размеры 71×71×19 мм
• Цвет: белый, блестящая поверхность
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C, подходит для неотапливаемых помещений)
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Розетка телевизионная оконечная скрытой установки HEGEL рств-401 совместима со всеми стандартными коаксиальными кабелями RG-6, RG-59 и аналогичными. Крепление осуществляется встраиваемой коробкой глубиной не менее 20 мм. Для монтажа используются винты, которые фиксируют механизм в монтажной коробке. Накладка снимается перед установкой - после подключения кабеля она плотно прилегает к стене. Обязательно проверьте посадочный диаметр монтажной коробки - он должен соответствовать стандартным 60–70 мм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-003-07620177-2013. Степень защиты IP20 исключает риск поражения током при случайном контакте с контактами, однако не защищает от попадания влаги - не применяйте в ванных комнатах, бассейнах или на улице. Напряжение 48 В безопасно для пользователя, но требует соблюдения правил подключения активных компонентов (усилителей, распределителей).

Преимущества

• Низкая потеря сигнала (1 дБ) - качественный приём даже на удалении от усилителя
• Компактные размеры позволяют устанавливать в ограниченном пространстве
• Белый цвет и глянцевая поверхность гармонируют с большинством интерьеров
• Винтовое крепление обеспечивает прочную фиксацию в стене
• Поддержка питания 48 В - возможность использовать с активными телевизионными системами

Ограничения применения

• Не предназначен для открытой установки - только скрытая монтажная коробка
• IP20 не допускает использование во влажных помещениях (ванная, баня, кухня с высокой влажностью)
• Номинальный ток 1 А ограничивает применение с мощными усилителями - проверяйте потребляемую мощность подключаемого устройства
• Не работает как розетка переменного тока - только для RF-сигналов и слаботочных цепей

Примеры использования

• Подключение телевизора в гостиной к антенне, установленной на крыше
• Разветвление сигнала в многоквартирном доме - последняя точка в цепи
• Установка рядом с медиа-стеной в офисе для подключения IPTV-приставки
• Интеграция в систему «умный дом» с использованием активного делителя с питанием 48 В

Практические советы

• Перед монтажом убедитесь, что кабель правильно подготовлен - оплетка должна быть аккуратно снята, центральная жила выступать на 5–7 мм
• Не перетягивайте винты при креплении - это может повредить пластиковую основу
• Если используете усилитель, проверьте, чтобы его потребление не превышало 1 А при 48 В
• Для долговечности работы избегайте механических нагрузок на кабель - не допускайте его резких изгибов возле розетки
• При замене старой розетки - сверьте тип разъёма: F-разъём отличается от RCA или HDMI
