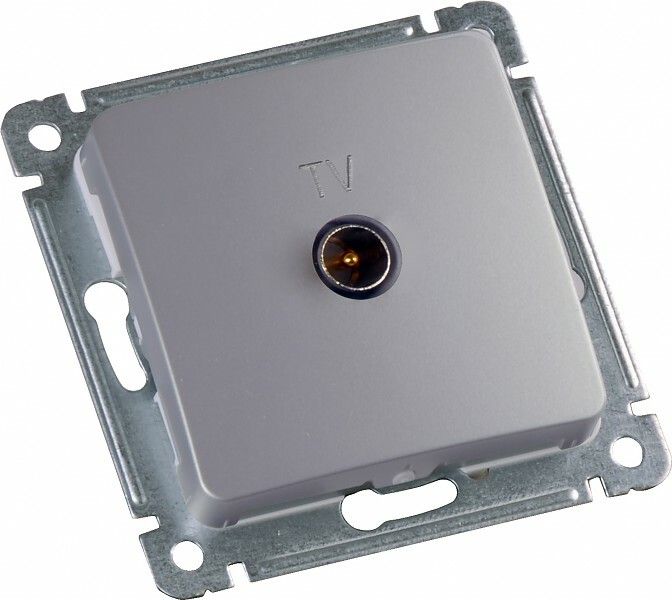

Механизм розетки телевизионной оконечной СП серебр. HEGEL РСТВ-401-06

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-06 предназначена для подключения телевизионного оборудования через коаксиальный кабель в системах спутникового и эфирного вещания. Механизм с накладкой обеспечивает надежное соединение и скрытую установку в стене, сохраняя эстетичный вид интерьера.

Назначение и область применения

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-06 используется для завершения телевизионной сети - то есть для подключения телевизора, приставки или модема напрямую к антенной линии. Подходит для жилых домов, квартир, офисов и других помещений, где требуется качественный прием сигнала. Установка осуществляется внутри стены, что делает её идеальной для современных интерьеров с минимализмом.

Технические характеристики

• Тип разъёма: TV (F-разъём для коаксиального кабеля)
• Диапазон частот: 5–862 Гц (обеспечивает передачу сигналов от аналоговых до цифровых каналов, включая DVB-T/T2)
• Количество выходов: 1 (оконечная розетка - не разветвитель, только один порт на устройство)
• Номинальный ток: 1 А (для питания активных устройств, таких как усилители, если они используются в цепи)
• Потери в ответвителе: 1 дБ (минимальное затухание сигнала - важно для сохранения качества изображения)
• Напряжение: 48 В (возможно использование с питаемыми усилителями, но сама розетка не генерирует напряжение)
• Степень защиты: IP20 (защита от прикосновения пальцев, но не от воды - только для сухих внутренних помещений)
• Материал корпуса: пластик, металлические контакты
• Цвет: серый, блестящая поверхность
• Габариты: 71×71×19 мм
• Способ монтажа: скрытая установка (встраивается в подрозетник)
• Тип крепления: винтовое (фиксация на штоке подрозетника)
• Количество постов: 1
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C, подходит для большинства регионов России)
• Нормативный документ: ТУ 3464-003-07620177-2013

Совместимость и монтаж

Розетка телевизионная оконечная скрытой установки HEGEL рств-401-06 совместима со всеми стандартными F-разъёмами коаксиальных кабелей (RG-6, RG-59). Для монтажа необходим стандартный подрозетник глубиной не менее 18 мм. Кабель зачищается и заводится в контактную часть механизма - зажимается винтом. Накладка плотно фиксируется на основании, не требует дополнительных креплений. Не используйте розетку в качестве переходника между несколькими телевизорами - она оконечная, не имеет входа/выхода для прохождения сигнала дальше.

Безопасность и стандарты

Соответствует требованиям ТУ 3464-003-07620177-2013. Степень защиты IP20 исключает возможность попадания влаги или пыли внутрь - поэтому применение допускается только в помещениях с контролируемой влажностью. Напряжение 48 В позволяет использовать розетку в системах с пассивным питанием усилителей, однако сама розетка не является источником питания. Электробезопасность обеспечена изоляцией корпуса из термостойкого пластика.

Преимущества

• Минимальные потери сигнала (1 дБ) обеспечивают высокое качество изображения даже на длинных линиях
• Скрытое исполнение - не выступает над поверхностью стены, легко сочетается с другими розетками
• Фиксация винтовым креплением предотвращает люфт и случайное выпадение
• Поддержка широкого диапазона частот - работает с любыми современными телевизионными сигналами
• Серый цвет и блестящая поверхность гармонируют с большинством дизайнерских решений

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги
• Не подходит для многоканального распределения - только одна точка подключения
• Не следует использовать в местах с постоянной вибрацией (например, рядом с насосами или вентиляторами), так как возможна потеря контакта
• Не рассчитана на работу с высокочастотными сетями Wi-Fi или Ethernet - только TV-сигналы

Примеры использования

• Подключение телевизора в гостиной к антенне, проведённой по этажу
• Завершение линии в спальне после прохода кабеля через стену
• Установка в квартире с децентрализованной системой спутникового ТВ
• Интеграция в панели управления в офисном пространстве с единым видеосигналом

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённый экран снижает качество сигнала
• Не перетягивайте винт при фиксации провода - это может повредить центральную жилу
• Если планируете использовать усилитель, убедитесь, что он совместим с напряжением 48 В и не создаёт помех
• При замене старой розетки - отключите питание всех активных элементов системы (усилителей, распределителей)
• Посадочный диаметр подрозетника - стандартный 68 мм; если ваш подрозетник меньше - потребуется замена
