Комплект 22030003 Оконцеватель кабельный ОГТ-3 Нева-Транс Нева Транс

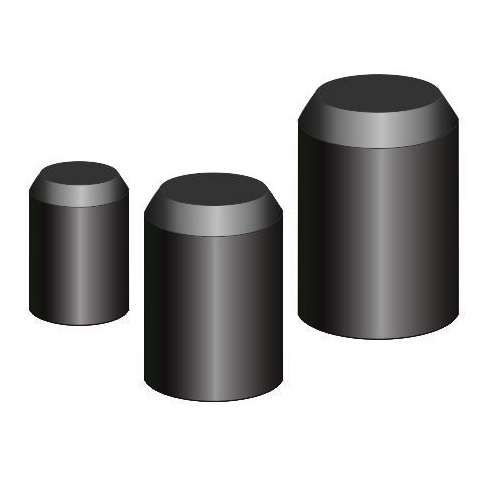

Оконцеватель кабельный ОГТ-3 комплект от Нева-Транс Комплект (артикул 22030003) предназначен для надёжного соединения силового кабеля с контактными элементами - например, зажимами или шинами. Его термоусадочная конструкция обеспечивает герметичную изоляцию и механическую фиксацию на кабеле сечением 120–240 мм2.

Назначение и область применения

Оконцеватель кабельный ОГТ-3 комплект используется для оконцовки медных и алюминиевых кабелей в распределительных устройствах, трансформаторных подстанциях, щитах высокой мощности. Применяется там, где требуется прочное, защищённое и долговечное соединение между кабелем и аппаратом - например, при подключении к шинным системам, выключателям или автоматическим рубильникам.

Технические характеристики

• Номинальное поперечное сечение кабеля: 120 … 240 мм2 - подходит для крупногабаритных силовых кабелей
• Внутренний диаметр до усадки: 56 мм - позволяет легко одеть на кабель даже с толстой изоляцией
• Внутренний диаметр после усадки: 27 мм - плотно облегает жилу, исключая люфт
• Общая длина после усадки: 125 мм - достаточна для надёжной фиксации и защиты места соединения

Совместимость и монтаж

Оконцеватель ОГТ-3 комплект совместим с кабелями, имеющими внешний диаметр до 56 мм до нагрева. Для установки необходимо:

• Подготовить конец кабеля - зачистить жилу, удалить изоляцию на нужную длину
• Надеть оконцеватель на кабель до контакта с изоляцией
• Равномерно прогреть поверхность тепловым феном до полной усадки (не допускать перегрева)
• Убедиться, что материал равномерно обтянул жилу - нет вздутий, трещин или неплотных участков

Посадочный диаметр после усадки 27 мм соответствует стандартным контактам для болтовых соединений M12–M16.

Преимущества

• Высокая степень герметизации - предотвращает попадание влаги, пыли и коррозийных агентов
• Механическая прочность - усадка создаёт плотное сцепление, снижает риск ослабления соединения при вибрации
• Электроизоляционные свойства - материал устойчив к напряжению и пробоям
• Не требует дополнительных креплений - сама усадка выполняет функции изоляции и фиксации

Ограничения применения

• Не предназначена для работы с кабелями меньшего сечения - менее 120 мм2 - возможен слабый контакт и недостаточная усадка
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше +125 C
• Не подходит для многожильных кабелей с гибкой конструкцией, если они не имеют жесткой оплетки - может возникнуть деформация при нагрузках

Примеры использования

• Подключение кабеля 185 мм2 к шине в КРУ 6(10) кВ
• Формирование вывода от трансформатора к вводному автомату
• Заключительная изоляция кабеля перед присоединением к заземляющей шине
• Изоляция кабельных ответвлений в промышленных цехах с повышенной запылённостью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль для точного замера внешнего диаметра
• При работе с алюминиевыми жилами - обязательно нанесите антиоксидантную пасту на контактную поверхность
• Нагревайте равномерно, начиная с середины оконцевателя - так уменьшается риск образования воздушных пузырей
• После усадки осмотрите торец - он должен быть ровным, без следов перегрева (потемнения, хрупкости материала)
• Храните в сухом месте, избегая прямого солнечного света - УФ-лучи могут ослабить эластичность термоусадки
