Опора AB/SS | 0404428 Phoenix Contact

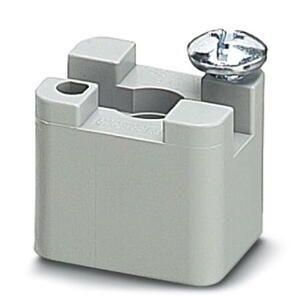

Опора AB/SS от Phoenix Contact - это изолирующая опора с фиксирующим винтом, предназначенная для крепления сборных шин 3×10 мм или 6×6 мм. Подходит для установки в распределительных щитах и системах силовой коммутации, где требуется надёжная фиксация и электроизоляция.

Назначение и область применения

Опора AB/SS служит для механического крепления и электрической изоляции сборных шин в распределительных устройствах. Она позволяет удерживать шину в заданном положении, исключая случайные перемещения и контакт с заземлёнными элементами. Применяется в щитах автоматизации, промышленных панелях, системах питания с высокой плотностью компоновки.

Технические характеристики

• Материал корпуса: изоляционный материал (не проводящий ток)
• Цвет: серый
• Поддерживаемые типы шин: 3 × 10 мм и 6 × 6 мм
• Фиксация: стопорный винт
• Не содержит металлических токоведущих частей

Совместимость и монтаж

Опора AB/SS совместима только с шинами указанных габаритов: 3×10 мм и 6×6 мм. Установка выполняется путём вставки шины в паз опоры и затяжки стопорного винта. Для надёжного крепления необходимо использовать винт, входящий в комплект - он обеспечивает плотную посадку без деформации изолятора. Монтаж возможен на DIN-рейку или жестко закреплённую поверхность через отверстия в основании.

Безопасность и стандарты

Изоляционный материал опоры AB/SS соответствует требованиям безопасности для работы в цепях до 1000 В переменного тока. Отсутствие металлических деталей исключает риск замыкания между шиной и корпусом оборудования. Нет специфических сертификатов, указанных в данных - рекомендуется проверить соответствие нормам проекта.

Преимущества

• Универсальность: поддерживает два стандарта шин - экономит запасы и снижает сложность подбора
• Стопорный винт обеспечивает прочную фиксацию без дополнительных креплений
• Электроизоляция предотвращает пробои и короткие замыкания
• Серый цвет повышает контрастность при визуальной диагностике

Ограничения применения

• Не предназначена для шин других сечений - использование 5×10 мм или 8×8 мм невозможно
• Не выдерживает механические нагрузки сверх допустимых - не следует применять как несущую конструкцию
• Работает только в сухих и умеренно влажных средах - не имеет защиты IP и не рассчитана на внешнюю установку
• Не подходит для высокочастотных или импульсных цепей без дополнительной оценки ЭМИ

Примеры использования

• Крепление медной шины 3×10 мм в щите управления насосной станции
• Фиксация шины 6×6 мм в распределительном устройстве CNC-станка
• Установка в панели АВР для изоляции нулевой шины от корпуса

Практические советы

• Перед монтажом проверьте точное сечение вашей шины - даже небольшое отклонение может вызвать плохую фиксацию
• Затягивайте стопорный винт рукой до упора; перегрузка может треснуть изолятор
• При использовании нескольких опор AB/SS на одной линии - соблюдайте равномерный шаг, чтобы избежать прогиба шины
• Артикулы 0404428 и 404428 - это один и тот же продукт, различаются только формат номера. Оба подходят для заказа
