Опора PTFIX 1,5-NS35AD | 1049498 Phoenix Contact

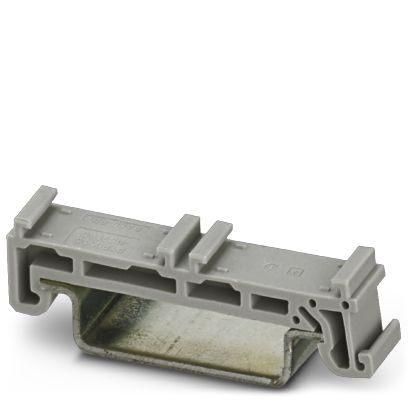

Опора PTFIX 1.5-NS35AD от Phoenix Contact - это компактный адаптер для установки двух рядов распределительных блоков PTFIX 1,5 на DIN-рейку типа NS35. Простое решение для плотного и надёжного монтажа в ограниченном пространстве.

Назначение и область применения

Опора PTFIX 1.5-NS35AD предназначена для фиксации двух параллельных рядов модульных распределительных блоков PTFIX 1,5 на стандартной DIN-рейке NS35. Используется там, где необходимо уплотнить компоненты без увеличения габаритов щита - например, в автоматизированных системах управления, распределительных щитах промышленного оборудования и панелях контроля.

Технические характеристики

• Длина: 44,4 мм
• Ширина: 8 мм
• Высота: 10,9 мм
• Материал: термостойкий пластик (не указан, но соответствует требованиям для работы в электрощитах)
• Тип крепления: защёлкивание на DIN-рейку NS35
• Поддерживает два ряда блоков PTFIX 1,5

Совместимость и монтаж

Опора PTFIX 1.5-NS35AD совместима исключительно с DIN-рейками стандарта NS35 (ширина 35 мм). Устанавливается путём защёлкивания - никаких инструментов не требуется. После закрепления опоры на рейке можно последовательно вставлять в неё два ряда распределительных блоков PTFIX 1,5. Каждый блок фиксируется собственной защёлкой. Обязательно проверьте, что рейка не деформирована - искривление может помешать правильному защёлкиванию.

Преимущества

• Экономит место в щите: позволяет разместить два ряда блоков вместо одного, не используя дополнительную рейку.
• Ускоряет сборку: не требует сверления, болтов или других крепёжных элементов.
• Стандартная совместимость: работает с серийными продуктами Phoenix Contact PTFIX 1,5 и NS35.
• Надёжная фиксация: жёсткая конструкция предотвращает люфт и случайное смещение блоков.

Ограничения применения

• Не подходит для других типов реек (например, TS35, G32, C35).
• Не предназначен для нагрузок выше веса двух рядов PTFIX 1,5 - не используйте тяжёлые или нестандартные модули.
• Работает только в помещениях с нормальными условиями эксплуатации; не рассчитана на внешнюю установку или агрессивные среды.
• Не обеспечивает электрическую изоляцию между рядами - при необходимости изолируйте цепи дополнительно.

Примеры использования

• Монтаж двух рядов коммуникационных модулей в контроллере PLC.
• Установка дублирующих устройств защиты (например, два ряда предохранителей) в одном месте щита.
• Плотная компоновка в малогабаритных распределительных шкафах на заводах и объектах ЖКХ.

Практические советы

• Перед монтажом убедитесь, что на рейке нет повреждений или зазубрин - они могут препятствовать защёлкиванию опоры PTFIX 1.5-NS35AD.
• Измерьте свободное пространство в щите: высота 10,9 мм - минимальный зазор, который потребуется над рейкой.
• Если вы планируете использовать более 10 таких опор, учитывайте суммарную нагрузку на рейку - она должна выдерживать общий вес всех установленных блоков.
• Опора PTFIX 1.5-NS35AD не заменяет основной крепёж блоков - каждый PTFIX 1,5 всё равно фиксируется своей защёлкой на адаптере.
