Опора соединительная горизонтальная для страт-профиля 41х21 мм | OSG21 КМ-профиль LO13948

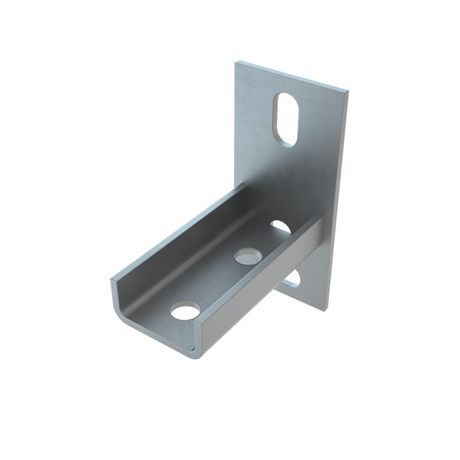

Опора соединительная горизонтальная для страт-профиля 41×21 мм от КМ-Профиля - это металлический крепёжный элемент, предназначенный для соединения C-профилей в горизонтальной плоскости без сварки. Артикулы osg21 и lo13948 подходят для сборки подвесных систем в помещениях с умеренным климатом.

Назначение и область применения

Опора соединительная горизонтальная для страт-профиля 41×21 мм используется для создания жёстких соединений между двумя параллельными C-профилями. Применяется в системах подвесных потолков, каркасов для оборудования, крепления воздуховодов, кабельных трасс и других конструкций на базе C-профиля. Подходит для внутренней установки в офисах, производственных цехах, складах и административных зданиях.

Технические характеристики

• Применимость: C-профиль (стандартные габариты 41×21 мм)
• Тип изделия: опора соединительная горизонтальная
• Материал: сталь оцинкованная
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное антикоррозийное покрытие
• Толщина стенки: 4 мм - обеспечивает высокую механическую жесткость
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях сухого и умеренно влажного воздуха
• Монтаж на потолок: да - возможно крепление к перекрытиям через анкерные болты или подвесы

Совместимость и монтаж

Опора соединительная горизонтальная для страт-профиля 41×21 мм совместима исключительно с C-профилем указанного сечения (41×21 мм). Для крепления используются самонарезающие винты или заклёпки, которые вводятся в специально предусмотренные отверстия. Монтаж выполняется вручную - не требуется сварка, газовая резка или специальные инструменты. Элемент уже готов к применению, сборка не нужна.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Оцинкование по методу Сендзимира соответствует нормам для защиты от коррозии в условиях сухих и слабоагрессивных сред. Не содержит токсичных компонентов, безопасно для работы в закрытых помещениях.

Преимущества

• Высокая прочность за счёт толщины материала 4 мм
• Равномерное оцинкование по методу Сендзимира - долгий срок службы даже при колебаниях влажности
• Не требует сварки - снижает время монтажа и риск повреждения покрытия
• Готов к использованию сразу после доставки - никакой предварительной подготовки
• Поддерживает точную геометрию конструкции благодаря жёсткой фиксации двух профилей

Ограничения применения

Опора соединительная горизонтальная для страт-профиля 41×21 мм не предназначена для:

• Наружной эксплуатации - особенно в условиях повышенной влажности, солевых брызг или химически активной среды
• Использования с профилями другого сечения - не подходит для 21×21 мм, 41×41 мм и аналогов
• Загрузок, превышающих расчетные нагрузки на сдвиг и изгиб - не является несущим элементом для тяжёлого оборудования без распределённой опоры
• Эксплуатации в агрессивных средах: химических цехах, пищевых производствах с частой мойкой, морских объектах

Примеры использования

• Формирование горизонтальных перемычек между вертикальными C-профилями в системе подвесного потолка
• Соединение секций кабельных лотков, смонтированных на C-профили
• Усиление рамы для крепления вентиляционных каналов
• Создание платформы для установки светильников или датчиков на потолке

Практические советы

• Перед монтажом проверьте соответствие сечения C-профиля - 41×21 мм - чтобы избежать люфта или деформации
• Используйте самонарезающие винты M4–M5 с шестигранной головкой - они обеспечивают плотное прилегание без проскальзывания
• При монтаже на потолок применяйте анкерные болты с расширением, рассчитанные на вес всей системы
• Не используйте эту опору вместо вертикальных подвесов - она не предназначена для восприятия значительных вертикальных нагрузок
• При необходимости увеличить жёсткость - комбинируйте несколько таких опор по длине профиля
