Опора стыка 300мм (LALB 30 FT) | 6221866 OBO Bettermann

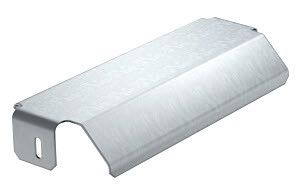

Опора стыка 300 мм горячий цинк от OBO BETTERMANN - это стальная оцинкованная пластина, предназначенная для распределения нагрузки на кабельную трассу и защиты кабелей от механических повреждений в местах соединения участков лотка. Артикул LALB 30 FT обеспечивает надёжное крепление в системах с высокой плотностью прокладки.

Назначение и область применения

Опора стыка 300 мм горячий цинk используется там, где два элемента кабельного лотка соединяются между собой. Она увеличивает площадь опоры под кабелями, предотвращая провисание и перегрузку в зоне стыка. Применяется в промышленных системах: на заводах, в энергообъектах, в транспортной инфраструктуре, где требуется устойчивая и долговечная кабельная трасса.

Технические характеристики

• Ширина: 300 мм - соответствует стандартным ширинам кабельных лотков, обеспечивая равномерное распределение нагрузки;
• Материал: сталь оцинкованная - прочная основа с антикоррозийной защитой;
• Покрытие: горячий цинк - слой цинка нанесён методом горячего гальванизирования, что даёт более толстую и износостойкую защиту по сравнению с электроосаждением;
• Артикул: LALB 30 FT - внутренний код производителя, указывающий на тип и размер изделия;
• Обозначение: LALB 30 FT - совпадает с сертифицированным наименованием от OBO BETTERMANN.

Совместимость и монтаж

Опора стыка 300 мм горячий цинк предназначена для установки на стыках лотков того же типа и ширины - 300 мм. Крепится болтами к нижней плоскости лотка, выравнивая переход между секциями. Устанавливается под кабели, чтобы они не опирались напрямую на кромку стыка. Монтаж выполняется после сборки лотка, до прокладки кабелей. Не требует специальных инструментов - достаточно обычного гаечного ключа.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм для кабельных систем. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4–C5 по ISO 12944. Нет открытых острых кромок - снижает риск повреждения изоляции кабелей.

Преимущества

• Увеличенная опорная поверхность защищает кабели от перегиба и деформации в зоне стыка;
• Горячее цинкование гарантирует срок службы более 25 лет даже в агрессивных средах;
• Высокая жесткость стали исключает прогиб под весом кабельных пучков;
• Не требует обслуживания - не нуждается в покраске или ремонте;
• Совместима с большинством лотков OBO BETTERMANN и аналогичными системами других производителей.

Ограничения применения

• Не применяется в качестве самостоятельного несущего элемента - только как вспомогательный компонент в составе лотковой системы;
• Не рекомендовано использовать в условиях постоянного погружения в воду - хотя цинк устойчив, длительное воздействие воды может вызвать коррозию в местах повреждения покрытия;
• Подходит только для лотков шириной 300 мм - не заменяет другие размеры (например, 200 мм или 400 мм);
• Не предназначен для кабелей с внешним диаметром свыше 100 мм - возможен контакт с краями пластины, что создаёт риск повреждения оболочки.

Примеры использования

• На производстве: стык двух лотков в цехе с химическими испарениями - защита от коррозии и провисания кабелей управления;
• В энергетике: кабельная трасса в подстанции, где кабели проходят через технологические щели;
• В транспорте: железнодорожные станции, где кабели проходят по длинным лоткам с несколькими стыками;
• В логистических комплексах: автоматизированные конвейеры с множеством силовых и сигнальных кабелей.

Практические советы

• Перед монтажом проверьте, что лотки точно совмещены по уровню - иначе опора будет работать на изгиб;
• Используйте только болты, рекомендованные производителем - слишком длинные могут задеть кабели внутри лотка;
• Если система работает во влажном помещении, дополнительно контролируйте целостность цинкового покрытия - при появлении сколов лучше обработать их антивандальной краской;
• При прокладке тяжёлых кабелей (более 10 кг/м) используйте две опоры стыка на один стык - для равномерного распределения нагрузки;
• Артикул LALB 30 FT легко найти в каталогах OBO BETTERMANN - он совпадает с номером в базе запчастей.
