Опора силовая фланцевая трубчатая ТАНС.11.046.000 (СФ-400-11,0-02-ц) | OE-00784 OPORA ENGINEERING GALAD

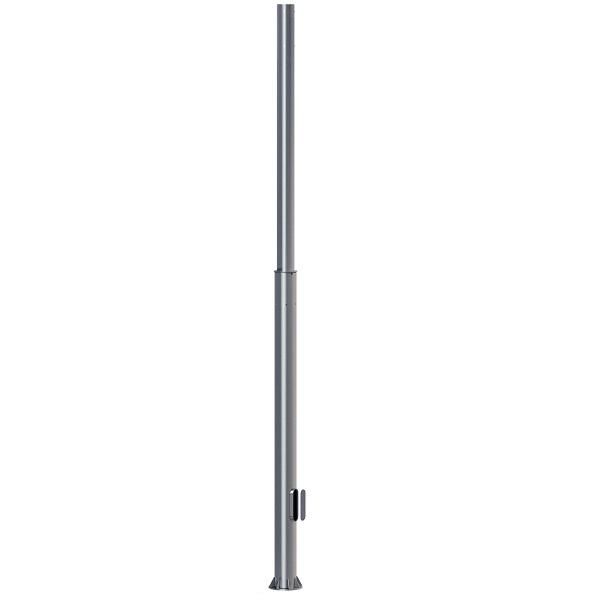

Опора силовая фланцевая трубчатая (СФ-400-11,0-02-ц) от бренда OPORA ENGINEERING - это прочная металлическая конструкция высотой 11 метров, предназначенная для крепления самонесущего изолированного провода (СИП) и других внешних коммуникаций. Подходит для уличного освещения, ЛЭП и подвеса оборудования на открытых территориях.

Назначение и область применения

Опора силовая фланцевая трубчатая (СФ-400-11,0-02-ц) используется для поддержки и крепления СИП-проводов в системах наружного электроснабжения. Также она позволяет монтировать кронштейны с группами светильников, рекламные щиты, камеры наблюдения и другие устройства весом до допустимой нагрузки. Применяется в городских и сельских сетях, на автодорогах, промышленных объектах и жилых комплексах.

Технические характеристики

• Высота: 11 м
• Диаметр трубы: 219/273 мм (ступенчатая форма - нижняя часть шире для повышения устойчивости)
• Толщина стенки: 8 мм
• Материал: сталь
• Защитное покрытие: горячее цинкование - защищает от коррозии в агрессивной среде
• Цвет: серый
• Тип установки: наружная, с фиксацией на закладном элементе ЗДФ
• Тип столба: трубчатый
• Форма: ступенчатая - обеспечивает повышенную жесткость и снижает риск деформации под ветровой нагрузкой

Совместимость и монтаж

Опора силовая фланцевая трубчатая (СФ-400-11,0-02-ц) монтируется на трубный закладной элемент ЗДФ, который предварительно забетонируется в фундамент. Возможна замена ЗДФ на анкерный элемент АЗДФ - но он требует отдельного заказа. Крепление к ЗДФ осуществляется с помощью комплекта болтов М10/М12 с контргайками, входящих в поставку. На уровне 900–1000 мм от верха имеется точка заземления (болт М10) для соединения с системой УЗО. В нижней части опоры есть окно для подвода кабелей внутрь фундамента. Арматура для крепления СИП и кронштейны - в комплект не входят и должны выбираться отдельно.

Безопасность и стандарты

Опора соответствует требованиям к надежному креплению электрооборудования вне помещений. Горячее цинкование гарантирует долговечность в условиях повышенной влажности и перепадов температур. Конструкция рассчитана на работу в соответствии с нормами ГОСТ Р 50571 и СП 31-116-2002. Произведена из стали, обеспечивающей механическую прочность при воздействии ветровых и гололедных нагрузок.

Преимущества

• Ступенчатая форма увеличивает устойчивость и снижает прогиб при ветре
• Горячее цинкование продлевает срок службы до 30+ лет даже в агрессивной среде
• Наличие точки заземления и лючка с планкой упрощают обслуживание и безопасность
• Подвижность в использовании: можно крепить не только светильники, но и видеокамеры, антенны, рекламные конструкции
• Удобный доступ к кабелям через окно в подземной части

Ограничения применения

• Не для установки в местах с высокой сейсмической активностью - требуется расчет фундамента
• Не рекомендуется использовать без правильного расчета глубины и объема фундамента - зависит от типа грунта и ветрового района
• Не является самостоятельным изделием: обязательна установка на ЗДФ или АЗДФ, которые заказываются отдельно
• Не подходит для подземной прокладки - только наружная установка
• Арматура для СИП и кронштейны не включены - их нужно подбирать по типу провода и нагрузки

Примеры использования

• Линии электропередачи 0,4 кВ в населенных пунктах
• Освещение автомобильных дорог и трасс
• Улицы жилых массивов с групповым освещением
• Промзоны с подвесными камерами безопасности
• Объекты с рекламными вывесками, требующими надежной основы

Практические советы

• Перед монтажом обязательно проведите проектирование фундамента - учтите ветровой район, тип почвы и возможные снежные нагрузки
• Выбирайте ЗДФ или АЗДФ с учетом массы всех подвешиваемых устройств - суммарная нагрузка должна быть меньше расчетной устойчивости опоры
• Проверьте совпадение диаметра фланца опоры с диаметром закладного элемента перед доставкой
• При установке кронштейнов используйте только оцинкованные крепежи - они уже в комплекте, но важно сохранить целостность защиты
• Точка заземления расположена на высоте 900–1000 мм - её легко найти и подключить к контуру заземления сразу после установки
• Для многократного переустановки оборудования лучше заранее выбрать универсальные кронштейны с регулируемым углом
