Опора силовая фланцевая граненая ТАНС.11.060.000 (СФГ-1000-10,0-01-ц) | OE-02565 OPORA ENGINEERING GALAD

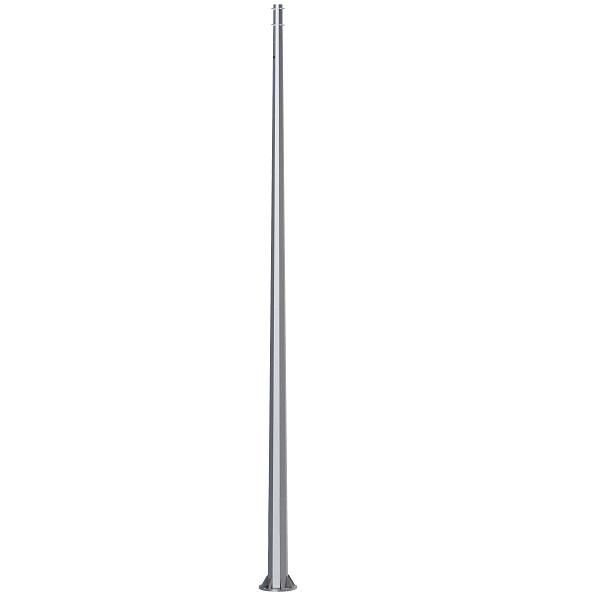

Опора силовая фланцевая граненая ТАНС.11.060.000 (СФГ-1000-10,0-01-ц) оцинкованная - это металлическая конструкция высотой 10 метров, предназначенная для поддержки самонесущего изолированного провода (СИП) и других overhead-элементов. Бренд OPORA ENGINEERING обеспечивает надёжную работу этой опоры в условиях открытых линий электропередач, особенно там, где требуется прочная и долговечная основа с фланцевым креплением.

Назначение и область применения

Опора силовая фланцевая граненая ТАНС.11.060.000 (СФГ-1000-10,0-01-ц) оцинкованная используется для подвеса ЛЭП напряжением до 1 кВ, в частности - для удерживания СИП-проводов. Применяется в городских и сельских сетях, на участках с ограниченным доступом, где невозможна установка традиционных деревянных или железобетонных опор. Подходит для монтажа на территории жилых массивов, промышленных объектов, автодорожных переходов и вдоль трасс. Также позволяет крепить кронштейны с освещением, рекламными щитами и другим оборудованием.

Технические характеристики

• Материал: сталь с горячим цинкованием - защищает от коррозии даже в агрессивной среде;
• Высота: 10 м - соответствует требованиям для подвеса СИП на пересечениях дорог и населённых пунктах;
• Диаметр: 320 мм (верхний) / 130 мм (нижний) - граненая форма повышает жесткость и снижает риск деформаций;
• Толщина стенки: 6 мм - обеспечивает достаточную механическую прочность для нагрузок от проводов и ветра;
• Способ монтажа: фланцевый - крепление осуществляется через нижнюю площадку к закладному элементу ЗДФ;
• Цвет: серый - единый цветовой стандарт для промышленных опор;
• Подвод кабеля: по воздуху - провода проходят сверху, без необходимости прокладки -каналов;
• Зона заземления: расположена на высоте 900–1000 мм от верха - удобна для обслуживания и проверки;
• Лючок с болтом М10: служит для подключения заземляющего проводника и крепления внутренней арматуры.

Совместимость и монтаж

Опора силовая фланцевая граненая ТАНС.11.060.000 (СФГ-1000-10,0-01-ц) оцинкованная устанавливается на трубный закладной элемент ЗДФ, который предварительно бетонируется в фундамент. Возможна замена ЗДФ на анкерный вариант АЗДФ - при этом требуются адаптеры и другие комплектующие. Крепление к ЗДФ осуществляется с помощью болтов М10/M12 с контргайками (в комплекте). Установка должна выполнять с соблюдением норм ГОСТ 31431 и СП 31-116-2006. Отдельно заказываются: ЗДФ/АЗДФ, кронштейны, арматура для крепления СИП, заземляющие устройства. Нижняя часть опоры имеет возможность подвода кабелей через окно - для ситуаций, когда требуется одновременный подъём и спуск проводов.

Безопасность и стандарты

Произведена согласно требованиям к электрооборудованию для наружных установок. Горячее цинкование соответствует ГОСТ 17075, что гарантирует срок службы более 30 лет в условиях повышенной влажности. Конструкция рассчитана на воздействие ветровых нагрузок I–III районов по СП 20.13330. Компоненты имеют антикоррозийную защиту, обеспечивающую безопасность при контакте с человеком и окружающей средой. Все соединения выполнены с учётом возможности периодического осмотра и ремонта.

Преимущества

• Граненая форма увеличивает устойчивость к изгибу и ветровому давлению по сравнению с круглыми аналогами;
• Оцинкованная поверхность не требует регулярной покраски - экономит время и средства на обслуживание;
• Фланец с болтовым креплением ускоряет сборку и делает демонтаж возможным без вырубки фундамента;
• Наличие точки заземления внутри лючка упрощает подключение системы защиты;
• Возможность крепления кронштейнов и оборудования - универсальная платформа для комплексной реконструкции линий.

Ограничения применения

• Не для подземной прокладки кабелей - только воздушный способ подвода;
• Требуется обязательный расчёт фундамента под каждую конкретную местность - нельзя использовать типовые значения;
• Не допускается использование без закладного элемента (ЗДФ/АЗДФ);
• Не предназначена для высоковольтных линий выше 1 кВ;
• При использовании в регионах с экстремально низкими температурами (<−40C) следует дополнительно проверять хрупкость стали - материал указан как “сталь”, без указания марки.

Примеры использования

• Подвес СИП между домами в новостройке вместо старых деревянных столбов;
• Установка на границе автомобильной дороги с двумя направлениями движения;
• Крепление LED-фонарей и информационных щитов на одной опоре в парковой зоне;
• Обустройство временной линии на строительной площадке с последующим переездом опоры;
• Замена поврежденных опор в сельской сети с сохранением существующего фундамента.

Практические советы

• Перед монтажом обязательно убедитесь, что диаметр фланца совпадает с диаметром ЗДФ - отличаются лишь модели с M10 и M12;
• Проверьте наличие всех болтов и шайб перед отправкой - в комплекте 8 штук для кронштейна + набор для крепления к ЗДФ;
• Заземляющий болт М10 расположен на уровне глаз - используйте его для тестирования целостности контура;
• Арматуру для СИП выбирайте по типу провода (например, для СИП-4 нужен другой зажим, чем для СИП-2);
• Для сложных территорий (скалистые почвы, вечная мерзлота) обращайтесь к проектной организации - расчет фундамента обязателен;
• При перевозке избегайте ударов по ребрам - хотя они усиливают конструкцию, при сильном воздействии могут деформироваться.
