Опора силовая фланцевая граненая ТАНС.11.078.000 (СФГ-400(90)-9,0-01-ц) | OE-02586 OPORA ENGINEERING GALAD

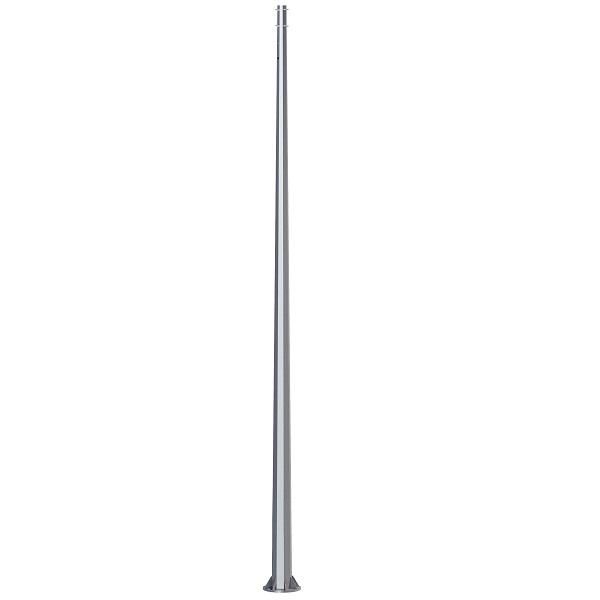

Опора силовая фланцевая граненая СФГ-400(90)-9,0-01-ц от бренда OPORA ENGINEERING - это стальная опора высотой 9 метров с фланцевым креплением, предназначенная для поддержки самонесущего изолированного провода (СИП) и других overhead-конструкций. Её горячее цинкование обеспечивает долгую устойчивость к коррозии, а граненая форма повышает жесткость и удобство монтажа.

Назначение и область применения

Опора силовая фланцевая граненая СФГ-400(90)-9,0-01-ц используется для воздушной прокладки ЛЭП напряжением до 1 кВ, в частности - для подвеса СИП-проводов. Подходит для городских и сельских сетей, участков с ограниченным пространством, где требуется надёжная и долговечная конструкция. Также позволяет крепить кронштейны с осветительными приборами, рекламными щитами и другим навесным оборудованием.

Технические характеристики

• Высота: 9 м
• Диаметр основания: 210 мм / диаметр верха: 90 мм
• Толщина стенки: 4 мм
• Материал: сталь
• Покрытие: горячее цинкование (защита от коррозии)
• Цвет: серый
• Тип монтажа: фланцевый
• Тип столба: граненая (повышает устойчивость к перегрузкам)
• Подвод кабеля: по воздуху
• Зона заземления: расположена на высоте 900–1000 мм от верхнего обреза
• Заземляющий болт: М10, расположен в лючке

Совместимость и монтаж

Опора силовая фланцевая граненая СФГ-400(90)-9,0-01-ц устанавливается на закладной элемент типа ЗДФ (заглубляемый фланец), который предварительно заливается в бетонный фундамент. Возможна замена ЗДФ на анкерный элемент АЗДФ - но он заказывается отдельно. Крепление к фланцу осуществляется болтами М10/М12 (в комплекте). На опоре есть отверстие для воздушного подвода кабеля. Установка кронштейнов и арматуры для СИП требует дополнительных комплектующих - они не входят в базовый комплект поставки.

Безопасность и стандарты

Опора соответствует требованиям к конструкциям для воздушных линий электропередачи. Горячее цинкование обеспечивает соответствие ГОСТ 17075 и DIN EN ISO 1461. Точка заземления выполнена в соответствии с правилами устройства электроустановок (ПУЭ): болт М10 доступен для подключения заземляющего проводника. Произведена с учётом норм нагрузок по ветровому району - но окончательный расчёт фундамента должен выполнять проектировщик.

Преимущества

• Горячее цинкование - гарантия защиты от ржавчины в течение 25+ лет даже в агрессивной среде
• Граненая форма увеличивает жёсткость и снижает риск деформации при механических воздействиях
• Фланцевый тип крепления упрощает выравнивание и фиксацию на фундаменте
• Встроенная точка заземления и лючок с планкой позволяют легко монтировать коммуникационные устройства
• Совместимость с различными кронштейнами даёт гибкость в планировании сети

Ограничения применения

• Не предназначена для подземной прокладки кабелей - подвод возможен только по воздуху
• Требует предварительного расчета фундамента: параметры зависят от региона, типа грунта и ветровых нагрузок
• Закладные элементы (ЗДФ/АЗДФ) и арматура для СИП не включены в комплект - их нужно заказывать отдельно
• Не рекомендуется использовать в условиях постоянного контакта с химически активными жидкостями (например, рядом с промышленными выбросами без дополнительной защиты)

Примеры использования

• Подвес СИП-провода между домами в частном секторе
• Установка на трассе с несколькими ответвлениями к трансформаторным пунктам
• Крепление двухрядного кронштейна с LED-фонарями на уличной дороге
• Монтаж рекламного щита или камеры видеонаблюдения на верхней части опоры
• Линии электропередачи в зонах с повышенной влажностью (прибрежные районы, лесные массивы)

Практические советы

• Перед монтажом проверьте совпадение диаметра фланца опоры с внутренним диаметром ЗДФ - допуск должен быть минимальным
• При использовании в северных регионах учитывайте возможность образования наледи - она создаёт дополнительную нагрузку на конструкцию
• Для быстрого монтажа используйте готовые кронштейны с предустановленными зажимами для СИП - это сэкономит время на площадке
• Обязательно проведите контрольный замер глубины заложения ЗДФ перед бетонированием - отклонение более чем +-5 см влияет на вертикальность всей опоры
• Проверьте наличие всех болтов и контргаек в комплекте - в некоторых партиях количество может отличаться в зависимости от модификации
