Опора силовая фланцевая граненая ТАНС.11.083.000 (СФГ-400-10,0-01-ц) | OE-02825 OPORA ENGINEERING GALAD

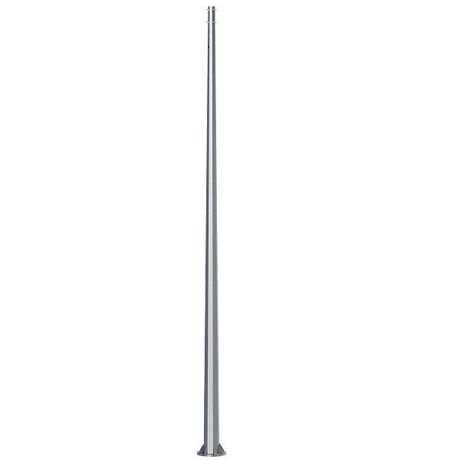

Опора силовая фланцевая граненая (СФГ-400-10,0-01-ц) оцинкованная - это металлическая конструкция для поддержки самонесущего изолированного провода (СИП) на воздушных линиях электропередачи. Произведённая компанией Опора инжиниринг, она соответствует требованиям для устойчивой эксплуатации в условиях открытых территорий и рассчитана на высокую механическую нагрузку. Артикулы oe-02825 и танс.11.083.000 указывают на одну и ту же модель в разных системах учёта.

Назначение и область применения

Опора силовая фланцевая граненая (СФГ-400-10,0-01-ц) оцинкованная используется для крепления и подвеса кабелей СИП на линиях электропередачи напряжением до 1 кВ. Подходит для городских и сельских сетей, участков с повышенными ветровыми нагрузками, а также там, где требуется надёжная фиксация проводов без дополнительных поддерживающих устройств. Может применяться как основная опора или промежуточная между анкерными.

Технические характеристики

• Высота: 10 метров
• Диаметр корпуса: 220 мм
• Толщина стенки: 4 мм
• Материал: сталь
• Покрытие: горячее цинкование - защищает от коррозии в агрессивной среде
• Цвет: серый
• Тип монтажа: фланцевый - крепление к закладному элементу ЗДФ
• Подвод кабеля: по воздуху - провода проходят сверху, без прямого контакта с землёй
• Место заземления: на расстоянии 900–1000 мм от верха опоры, через болт М10
• Лючок: содержит планку для крепления комплектующих и точку заземления

Совместимость и монтаж

Опора силовая фланцевая граненая (СФГ-400-10,0-01-ц) оцинкованная устанавливается на трубный закладной элемент ЗДФ, который предварительно бетонируется в фундамент. Возможна замена ЗДФ на анкерный элемент АЗДФ - но он требует отдельного заказа. Крепление к ЗДФ осуществляется с помощью комплекта болтов М10/М12 с контргайками (в комплекте). Для установки кронштейнов и других конструкций используются те же болты. Отдельно приобретаются арматурные элементы для фиксации СИП - они не входят в базовый комплект.

Безопасность и стандарты

Опора выполнена в соответствии с требованиями к прочностным характеристикам для воздушных ЛЭП. Горячее цинкование обеспечивает долговечную защиту от коррозии, что снижает риск аварий из-за разрушения металла. Точка заземления на уровне 900–1000 мм от верха позволяет безопасно выполнять работы по обслуживанию и проверке системы. Устройство не имеет внутренней электроизоляции - не предназначен для использования внутри помещений или в качестве распределительного устройства.

Преимущества

• Граненая форма повышает жёсткость конструкции и снижает риск деформации под ветровой нагрузкой
• Горячее цинкование гарантирует срок службы более 30 лет даже в условиях повышенной влажности
• Фланцевый тип крепления обеспечивает быстрый и надёжный монтаж на подготовленном фундаменте
• Наличие лючка с планкой и заземляющим болтом упрощает установку автоматики, счётчиков и других комплектующих
• Возможность крепления кронштейнов с несколькими светильниками или рекламными щитами делает её универсальной для комплексных решений

Ограничения применения

• Не предназначена для подземной прокладки кабелей - подвод возможен только по воздуху
• Требует предварительной подготовки фундамента и установки закладного элемента (ЗДФ или АЗДФ)
• Не может использоваться как самостоятельная опора в местах с высокими снеговыми нагрузками без дополнительного расчёта
• Не совместима с кабелями выше 1 кВ - для более мощных линий нужны другие типы опор
• Не включает в себя крепёж для СИП - его необходимо выбирать и заказывать отдельно

Примеры использования

• Подвес СИП на улицах населённых пунктов с минимальным вмешательством в ландшафт
• Обустройство освещения парков, дворов, автомобильных дорог с одновременной установкой кронштейнов и светильников
• Монтаж рекламных конструкций на существующих линиях электропередачи
• Замена старых деревянных опор на современные стальные в рамках реконструкции сельских сетей

Практические советы

• Перед монтажом обязательно проведите расчёт фундаментного блока - он зависит от региона (ветровой район), типа грунта и высоты опоры. Без проектной документации установка может быть опасной.
• Выбирайте ЗДФ или АЗДФ в зависимости от глубины заложения и типа почвы. Для песчаных грунтов чаще применяют анкерные элементы.
• Проверьте соответствие диаметра фланца опоры и закладного элемента перед доставкой - несоответствие может потребовать доработки.
• Для удобства сборки используйте оцинкованные болты и гайки из комплекта - они совпадают по материалу и защищены от коррозии.
• Не допускайте перегрузки опоры - суммарная масса всех крепящихся элементов (проводов, кронштейнов, светильников) должна быть меньше расчетной нагрузки, указанной в проекте.
