Опора ТАНС.12.119.200 (НФГ-5.0-05-ц) OPORA ENGINEERING OE-09464 GALAD

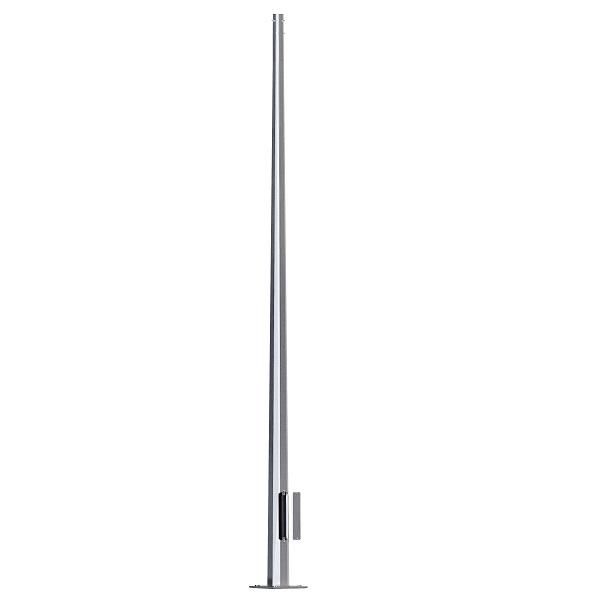

Опора ТАНС.12.119.200 (НФГ-5,0-05-ц) от бренда OPORA ENGINEERING - это наружная опора освещения высотой 5 метров, предназначенная для крепления светильников и распределения кабелей в условиях открытых территорий. Изготовлена из стали с горячим цинкованием, обеспечивает долговечную работу в агрессивной среде. Артикул танс.12.119.200 соответствует сертифицированному решению для уличного освещения, не подходящего для передачи электроэнергии.

Назначение и область применения

Опора ТАНС.12.119.200 (НФГ-5,0-05-ц) используется исключительно для крепления светильников и оборудования уличного освещения - не для передачи энергии. Подходит для парков, дорог, дворов, промышленных объектов, где требуется надёжная и долговечная конструкция. Применяется там, где важна защита от коррозии и механическая прочность.

Технические характеристики

• Высота: 5 м
• Материал: сталь
• Диаметр основания: 60 мм / верхняя часть: 110 мм
• Форма: многогранник - повышает жесткость и снижает ветровую нагрузку
• Защитное покрытие: горячее цинкование - защищает от коррозии в течение десятилетий
• Цвет: серый
• Тип установки: наружная
• Наличие ревизионного лючка: да - позволяет доступ к кабелям и комплектующим
• Точка заземления: болт М10 - для подключения системы защиты
• Подвод кабелей: через ревизионные окна закладного элемента

Совместимость и монтаж

Опора ТАНС.12.119.200 (НФГ-5,0-05-ц) устанавливается на закладной элемент типа ЗДФ (забетонированный в фундамент). Возможна замена на анкерный вариант АЗДФ. Закладные элементы **не входят** в комплект и должны заказываться отдельно.

Крепление кронштейнов осуществляется с помощью оцинкованных болтов М10 с контргайками - 6 или 8 штук в зависимости от модификации. Комплект болтов, гаек и шайб для соединения с ЗДФ также входит в поставку.

Перед монтажом проверьте совпадение диаметра основания опоры (60 мм) с внутренним диаметром закладного элемента. Убедитесь, что фундамент рассчитан для конкретных климатических условий и ветрового района - расчет требует участия проектировщика.

Безопасность и стандарты

Опора ТАНС.12.119.200 (НФГ-5,0-05-ц) не предназначена для работы под напряжением и не является силовой конструкцией. Наличие точки заземления (болт М10) обеспечивает безопасность при работе с оборудованием освещения. Соответствует требованиям к наружным опорам для неконденсаторного освещения согласно ГОСТ Р 52748 и другим нормам для уличных систем.

Преимущества

• Горячее цинкование гарантирует срок службы более 25 лет даже в агрессивной среде
• Многогранная форма снижает парусность и увеличивает устойчивость к порывам ветра
• Ревизионный лючок упрощает обслуживание и ремонт кабельных трасс без демонтажа всей опоры
• Стандартные крепёжные элементы обеспечивают совместимость с большинством типов кронштейнов
• Серый цвет не выгорает на солнце и хорошо сочетается с городской средой

Ограничения применения

• Нельзя использовать как силовую опору - не рассчитана на нагрузки от ЛЭП или кабелей под напряжением выше 1000 В
• Не применяется в местах с повышенной химической агрессивностью (например, рядом с химзаводами) - цинк может разрушаться быстрее
• Требуется обязательный расчёт фундамента - нельзя устанавливать на самодельные или несоответствующие основания
• Закладные элементы (ЗДФ/АЗДФ) не входят в комплект - их отсутствие делает монтаж невозможным

Примеры использования

• Уличное освещение автодорог и тротуаров
• Освещение парков, спортивных площадок, детских учреждений
• Подсветка административных зданий и промышленных комплексов
• Архитектурное освещение фасадов и пешеходных зон

Практические советы

• При заказе обязательно укажите нужный тип закладного элемента - ЗДФ или АЗДФ - и его параметры, чтобы они точно совпадали с диаметром 60 мм нижней части опоры
• Используйте только рекомендованные кронштейны - не перегружайте опору тяжёлыми светильниками свыше 15–20 кг
• Проверяйте целостность цинкового слоя после доставки - при наличии повреждений заделайте их специальной холодной цинковой краской
• При монтаже в регионах с сильными ветрами (III–IV ветровой район) запросите расчёт фундамента у проектной организации - это предотвратит риск опрокидывания
• Храните опору в сухом месте до монтажа - длительное воздействие влаги на необработанные поверхности может вызвать локальную коррозию
