Опора поворотная ТАНС.17.008.000 (П-ФГ-6-к-ц) | OE-02226 OPORA ENGINEERING GALAD

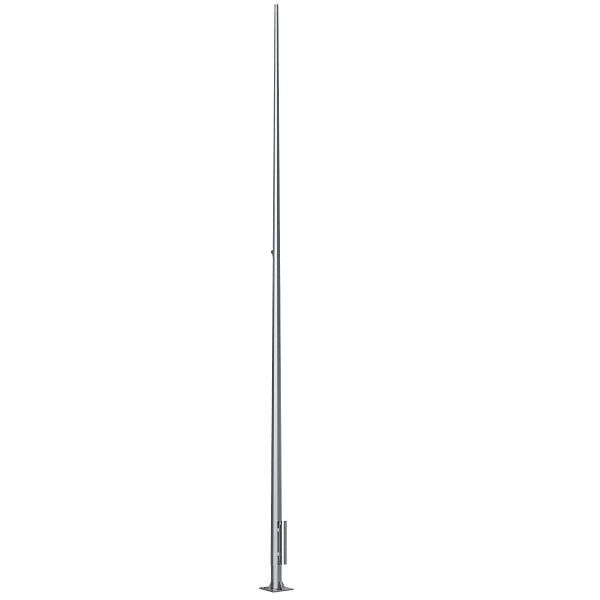

Опора поворотная (П-ФГ-6-к-ц) от бренда OPORA ENGINEERING - это несиловая опора с возможностью опускания поворотной части для удобного обслуживания оборудования. Артикулы oe-02226 и танс.17.008.000 соответствуют этой модели, которая применяется там, где требуется доступ к кабельным линиям без использования подъёмной техники.

Назначение и область применения

Опора поворотная (П-ФГ-6-к-ц) предназначена исключительно для несиловых задач: крепления светильников, антенн, камер наблюдения, сигнализации и других слаботочных устройств. Она **не используется** для подвеса силовых кабелей, ЛЭП или оборудования с механической нагрузкой выше указанных параметров. Подходит для уличного освещения, систем безопасности, связи и информационных объектов на территориях с ограниченным доступом - парках, дворах, автострадах, промзонах.

Технические характеристики

• Высота: 6 м
• Диаметр основания: 141 мм / диаметр верха: 75 мм
• Толщина стенки: 3 мм
• Материал: сталь
• Покрытие: горячее цинкование - защищает от коррозии в агрессивной среде
• Цвет: серый
• Тип столба: граненая - обеспечивает жесткую конструкцию и снижает риск перекручивания
• Способ монтажа: фланцевый - крепление к бетонному фундаменту через металлический фланец
• Способ подводки кабеля: подземный - через закладные элементы, расположенные в основании

Совместимость и монтаж

Опора поворотная (П-ФГ-6-к-ц) монтируется на подготовленный фундамент с использованием болтов М10 с контргайками (входят в комплект). Количество болтов - 6 или 8 штук, зависит от модификации. Для установки требуются:

• Фундаментный блок - рассчитывается проектировщиком с учётом региона, типа грунта и ветровых нагрузок;
• Закладные элементы - заказываются отдельно, они обеспечивают вывод кабелей из-под земли внутрь опоры;
• Кронштейн - для высоты 6 м в комплекте, для опор от 8 м - изготавливается по индивидуальному заказу.

Монтаж выполняется с соблюдением норм по уровню и вертикали. После установки проверяется надёжность соединений фланца и герметичность входа кабеля через закладной элемент.

Особенности конструкции

Опора поворотная (П-ФГ-6-к-ц) имеет двухчастную конструкцию: стационарная нижняя секция и поворотная верхняя. Верхнюю часть можно опустить до уровня земли двумя способами:

• Ручной способ - с помощью каната, усилие не более 30 кг; подходит для обслуживания на высоте до 6 м;
• Лебёдка - применяется только на опорах от 10 м, для данной модели не нужна.

Это позволяет проводить замену ламп, настройку камер или ремонт без подъёмника, что экономит время и средства.

Преимущества

• Удобство сервиса - обслуживание без спецтехники;
• Долговечность - стальная конструкция с горячим цинкованием выдерживает внешние воздействия;
• Защита кабелей - подземный ввод минимизирует риск повреждения и улучшает эстетику;
• Стандартный фланцевый монтаж - совместим с типовыми фундаментными решениями;
• Сертифицированная сборка - соответствие рекомендованному проектному ассортименту.

Ограничения применения

• Недопустимо использовать как силовую опору - не рассчитана на механическую нагрузку от кабелей 0,4–10 кВ;
• Не подходит для установки в зонах с экстремальными ветровыми нагрузками без предварительного расчёта фундамента;
• Требует обязательного заказа закладных элементов и, при необходимости, эксплуатационного комплекта;
• Кронштейн для высоты 8 м и выше - нестандартный, требует индивидуального изготовления;
• Не предназначен для работы в условиях постоянного контакта с химически активными жидкостями или солями (например, вблизи морского побережья без дополнительной защиты).

Примеры использования

• Уличное освещение в городских парках и дворах;
• Крепление видеокамер системы «Безопасный город»;
• Антенные устройства для Wi-Fi или радиосвязи;
• Осветительные конструкции на автомобильных дорогах вне зоны ЛЭП;
• Индикационные и рекламные конструкции с малой массой.

Практические советы

• Перед монтажом обязательно согласуйте расчет фундамента с проектной организацией - он зависит от местных климатических условий и типа почвы.
• Закладные элементы и эксплуатационный комплект заказывайте одновременно с опорой - задержка в поставке этих деталей может заблокировать запуск объекта.
• Проверьте целостность покрытия после доставки - даже небольшие повреждения цинка требуют немедленной обработки антикоррозийным составом.
• При ручном опускании используйте прочный канат и страховочные узлы - безопасность персонала важнее скорости работ.
• Для регулярного обслуживания рекомендуется заводить график проверки креплений и состояния механизма поворота каждые 6–12 месяцев.
