Опорный элемент UMK-FE | 2970031 Phoenix Contact

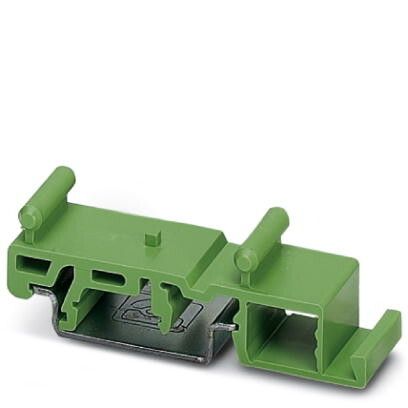

Опорный элемент UMK-FE от Phoenix Contact (артикул 2970031) предназначен для фиксации и удержания компонентов на DIN-рейке, обеспечивая надёжную механическую опору в распределительных шкафах и панелях управления.

Назначение и область применения

Опорный элемент UMK-FE используется для установки устройств, которые не имеют собственных креплений на DIN-рейку - например, модулей автоматики, реле, преобразователей частоты или других компактных аппаратов. Он позволяет закрепить такие устройства на стандартной рейке типа TS 35/7,5 или TS 35/15, сохраняя доступ к проводкам и сервисным элементам.

Технические характеристики

• Материал корпуса: термостойкий пластик (UL94 V-0)
• Цвет: серый
• Рабочая температура: от –25 C до +85 C
• Стандарт крепления: DIN EN 60715 (DIN-рейка TS 35)
• Габариты: высота 12 мм, ширина 17,5 мм, глубина 40 мм
• Масса: около 5 г

Совместимость и монтаж

Опорный элемент UMK-FE совместим со всеми типами DIN-реек стандарта TS 35. Для установки достаточно защёлкнуть его на рейку - никаких инструментов не требуется. Устройство, которое необходимо зафиксировать, помещается между двумя такими элементами, после чего зажимается винтом M3 через верхнее отверстие. Максимальная толщина фиксируемого объекта - до 10 мм.

Безопасность и стандарты

• Соответствие нормам UL94 V-0 по горючести
• Соблюдение требований IEC/EN 60204-1 для электрооборудования машин
• Изоляция соответствует классу защиты II

Преимущества

• Устойчивость к перегреву и химически активным средам
• Лёгкая установка без инструментов
• Не занимает много места на рейке
• Подходит для плотного расположения оборудования

Ограничения применения

• Не предназначена для нагрузок выше 5 кг на один элемент
• Не рекомендуется использовать в условиях постоянного воздействия воды или масла - материал не имеет герметичной защиты
• Не подходит для крепления тяжёлых или вибрирующих устройств без дополнительной фиксации

Примеры использования

• Фиксация малогабаритных PLC-модулей в щите управления
• Установка реле времени или импульсных реле на DIN-рейке
• Закрепление преобразователей сигналов в распределительных шкафах
• Обеспечение устойчивости компактных датчиков в автоматизированных линиях

Практические советы

• При использовании двух опорных элементов UMK-FE убедитесь, что они установлены параллельно - это предотвращает перекос фиксируемого устройства.
• Для устройств с металлическим корпусом проверьте, чтобы не возникало замыкания между корпусом и DIN-рейкой - используйте изолирующие прокладки при необходимости.
• Опорный элемент UMK-FE можно комбинировать с другими крепёжными решениями Phoenix Contact, если требуется увеличить жесткость конструкции.
• При замене старого крепления - всегда проверяйте посадочные размеры: UMK-FE рассчитан именно на ширину рейки 35 мм, другие профили не подходят.
