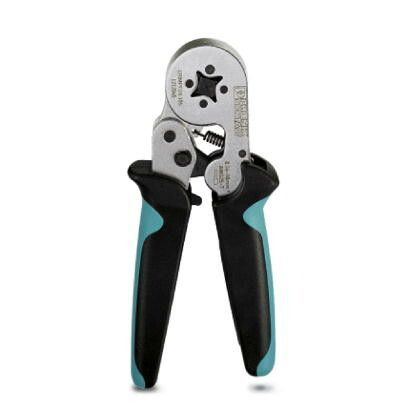

Клещи для опрессовки CRIMPFOX 10S | 1212045 Phoenix Contact

Клещи для опрессовки CRIMPFOX 10S от Phoenix Contact предназначены для надёжной опрессовки кабельных наконечников без изолирующего хомута (DIN 46228-1) и с хомутом (DIN 46228-4) в диапазоне сечений 0,14–10 мм2. Устройство сочетает точность механического действия с возможностью гибкой настройки, что делает его удобным для монтажа в условиях ограниченного доступа.

Назначение и область применения

Клещи для опрессовки CRIMPFOX 10S используются для соединения проводов с наконечниками в электротехнических системах. Подходят для работы с медными и алюминиевыми жилами, где требуется прочное и долговечное соединение. Применяются в панелях управления, силовой автоматике, транспорте, промышленном оборудовании и других областях, где важна надёжность контакта.

Технические характеристики

• Работают с наконечниками по DIN 46228-1 (без изолирующего хомута) и DIN 46228-4 (с изолирующим хомутом)
• Поддерживаемые сечения провода: от 0,14 мм2 до 10 мм2
• Ввод провода - боковой, позволяет работать в плотных комплектациях
• Функция отмены принудительной блокировки - даёт контроль над процессом опрессовки
• Механизм с фиксацией усилия - обеспечивает одинаковое качество соединения при многократном использовании

Совместимость и монтаж

Клещи для опрессовки CRIMPFOX 10S совместимы с большинством стандартных наконечников, соответствующих DIN 46228. Для правильного монтажа важно выбрать матрицу, соответствующую типу наконечника и сечению провода. Боковой ввод упрощает работу в местах с ограниченным пространством - например, рядом с другими элементами панели. Перед первым применением проверьте соответствие матрицы и наконечника - использование неверной матрицы повредит контакт или инструмент.

Преимущества

• Удобный боковой ввод провода снижает необходимость перестановки детали при работе
• Отключение принудительной блокировки позволяет выполнять пробную опрессовку без полного замыкания механизма
• Высокая повторяемость усилия гарантирует стабильное качество соединений даже после сотен циклов
• Конструкция рассчитана на длительную эксплуатацию в промышленной среде

Ограничения применения

• Не подходят для опрессовки наконечников с термоусадкой или специальными покрытиями вне стандарта DIN 46228
• Не предназначены для работы с проводами свыше 10 мм2 - риск деформации матриц и некачественного соединения
• Требуют регулярной проверки состояния рабочей поверхности матриц - износ влияет на качество опрессовки
• Не рекомендованы для одноразового или редкого использования - лучше выбирать более простые модели для таких задач

Примеры использования

• Монтаж клеммных соединений в распределительных щитах промышленных станков
• Подключение датчиков и исполнительных механизмов на конвейерах
• Заводская сборка панелей управления в машиностроении
• Обслуживание систем питания в железнодорожной и автобусной технике

Практические советы

• Перед опрессовкой зачистите провод точно до нужной длины - слишком длинная или короткая зачистка снижает надёжность соединения
• Используйте только оригинальные матрицы от Phoenix Contact - сторонние могут не обеспечить требуемое давление
• Проверяйте результат опрессовки визуально: наконечник должен быть равномерно сплющен, без трещин и выступов
• При частой работе с наконечниками с хомутом (DIN 46228-4) убедитесь, что матрица имеет соответствующий профиль - иначе изоляция будет повреждена
• Храните Клещи для опрессовки CRIMPFOX 10S в сухом месте, избегайте попадания металлической стружки внутрь механизма
