Модуль защиты от коммутационных перенапряжений OptiSave-RC-УХЛ4 | 256303 КЭАЗ

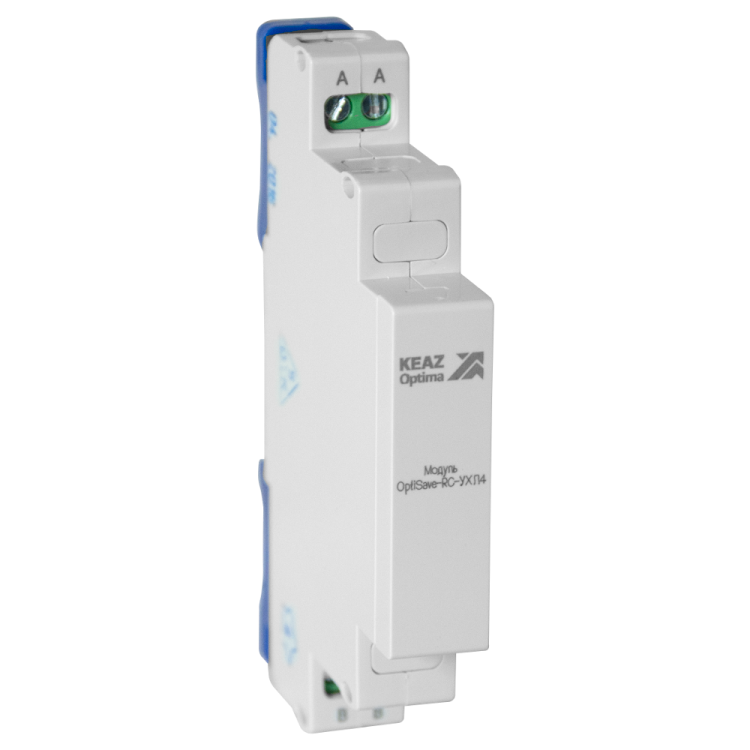

Модуль защиты от коммутационных перенапряжений OptiSave-RC-УХЛ4 от КЭАЗ - это резистивно-емкостной модуль, предназначенный для снижения импульсных перенапряжений при выключении катушек реле и полупроводниковых ключей. Устройство монтируется на DIN-рейку и применяется в системах автоматизации, где важна надежная работа управляющих цепей.

Назначение и область применения

Модуль защиты от коммутационных перенапряжений OptiSave-RC-УХЛ4 защищает контакты реле, транзисторы, тиристоры и симисторы от пробоя, вызванного высокими скачками напряжения при отключении индуктивных нагрузок - таких как катушки электромагнитных контакторов, клапанов или соленоидов. Он работает путём замедления скорости нарастания напряжения (dU/dt), что предотвращает образование дуги и продлевает срок службы коммутационных элементов. Применяется в цепях управления и сигнализации постоянного и переменного тока до 250 В.

Технические характеристики

• Номинальное напряжение: 250 В (переменный ток AC)
• Тип устройства: резистивно-емкостное (RC) звено
• Способ установки: крепление на DIN-рейку (35 мм)
• Исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, с возможностью эксплуатации в помещениях с повышенной влажностью
• Производитель: КЭАЗ (Курский электроаппаратный завод), серия OptiSave

Совместимость и монтаж

Модуль защиты OptiSave-RC-УХЛ4 совместим со всеми типами реле и полупроводниковых ключей, используемых в цепях управления. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм - достаточно просто защёлкнуть корпус на направляющие. Подключение выполняется последовательно с индуктивной нагрузкой: один вывод модуля подключается к выходу коммутирующего элемента, второй - к нулевой точке или массе. Никаких внешних настроек не требуется - устройство работает автономно.

Преимущества

• Значительно увеличивает срок службы контактов реле и полупроводниковых приборов
• Не требует внешнего питания и настройки
• Стандартный форм-фактор позволяет легко заменить аналогичные модули других производителей
• Защита от перенапряжений повышает отказоустойчивость всей системы управления
• Выполнена в компактном пластиковом корпусе, устойчивом к механическим воздействиям

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - работает только с переменным током (AC)
• Номинальное напряжение 250 В исключает использование в сетях выше этого значения
• Не обеспечивает защиту от грозовых перенапряжений или длительных бросков напряжения - только от коммутационных импульсов
• Не рекомендуется использовать в цепях с частотой ниже 45 Гц, так как эффективность снижается

Примеры использования

• Защита контактов реле в панелях управления станков ЧПУ
• Подавление перенапряжений на выходе симистора в системах нагрева
• Обеспечение долговечности реле в системах кондиционирования и вентиляции
• Установка перед тиристорными регуляторами мощности на конвейерах

Практические советы

• Выбирая модуль защиты OptiSave-RC-УХЛ4, проверьте, чтобы рабочее напряжение вашей нагрузки не превышало 250 В переменного тока
• При замене старых RC-цепей - убедитесь, что новые модули имеют такой же или больший класс защиты
• Не забудьте правильно подключить модуль параллельно индуктивной нагрузке - неверное подключение сделает защиту бесполезной
• Для систем с несколькими индуктивными нагрузками можно устанавливать несколько модулей OptiSave-RC-УХЛ4 - каждый на свою цепь
• Артикул 256303 соответствует именно этой модели - сверьте его при заказе, особенно если заменяете продукцию другого бренда
