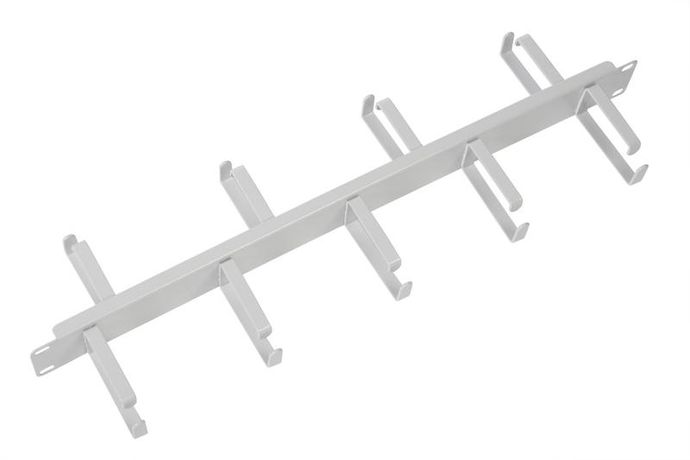

Органайзер кабельный горизонтальный ГКО-1-9 1U Ш=19дюйм Г=154.2мм двухсторон. кольца ЦМО 1258994

Органайзер кабельный горизонтальный ГКО-1-9 1U от ЦМО предназначен для упорядоченного маршрутирования кабелей в серверных стойках 19 дюймов. Его компактная конструкция с двумя сторонними кольцами позволяет легко фиксировать и направлять провода, снижая риск перегибов и запутывания. Артикул 1258994 подходит для установки в стандартизированных шасси, где важна чистота трассировки.

Назначение и область применения

ГКО-1-9 1U используется для организации кабельной трассы внутри стоек оборудования. Подходит для размещения в 1U вертикальном пространстве на передней или задней стенке серверного шкафа. Применяется там, где требуется одновременно пропустить и зафиксировать множество кабелей - например, в сетевых коммутаторах, UPS, телекоммуникационных системах и контроллерных щитах.

Технические характеристики

• Формат: 1U (высота 44,45 мм)
• Ширина: 19 дюймов (482,6 мм) - совместим со стандартными стойками 19”
• Глубина: 154,2 мм - обеспечивает достаточный радиус изгиба кабеля
• Тип крепления: кольцевые элементы с двух сторон
• Материал: металл (по типовой практике ЦМО - оцинкованная сталь)
• Установка: крепится к боковым профилям стойки через отверстия или кронштейны

Совместимость и монтаж

Органайзер ГКО-1-9 1U монтируется в любую стойку с интервалом 19 дюймов между крепежными отверстиями. Устанавливается на переднюю или заднюю раму стойки. Для фиксации используются болты M4 или самонарезающие винты - в комплект не входят. Кольца расположены с обеих сторон, что позволяет вводить и выводить кабели с противоположных направлений без перекрестов. Учитывайте, что глубина 154,2 мм требует минимум 160 мм свободного пространства в стойке для удобного доступа.

Преимущества

• Двухстороннее кольцевое исполнение уменьшает число точек перегиба кабелей
• Стандартная ширина 19 дюймов гарантирует совместимость с большинством серверных стоек
• Небольшая высота 1U не занимает ценное место под оборудование
• Металлическая конструкция выдерживает механические нагрузки и долговечна
• Не требует инструментов для изменения положения кабелей после установки

Ограничения применения

• Не предназначена для кабелей с жесткими оболочками диаметром более 12 мм - возможны трудности при протяжке
• Не имеет защиты от пыли/влаги - не применяется во внешних или сырых помещениях
• Не подходит для силовых кабелей выше 16 А - не рассчитана на тепловую нагрузку
• Не заменяет кабельные каналы или лотки - работает только как фиксатор и направляющая

Примеры использования

• Запитка серверов от ИБП - кабели питания и Ethernet проходят через кольца снизу и сверху
• Подключение KVM-консолей к нескольким устройствам - кабели укладываются параллельно без спутывания
• Распределение сигналов в телеком-стойке - организован выход кабелей к patch-panel’ам слева и справа
• Обслуживание распределительных щитов - временная фиксация контрольных проводов при диагностике

Практические советы

• Перед установкой проверьте, чтобы внутренняя глубина вашей стойки была больше 154,2 мм - иначе кабели будут тереться о заднюю стенку
• Используйте органайзер ГКО-1-9 1U в сочетании с другими элементами цепочки: например, с вертикальными кабельными каналами для перехода между уровнями
• Не затягивайте кабели слишком туго - даже мягкий провод может повредиться при постоянном давлении на кольца
• Артикул 1258994 можно использовать в нескольких экземплярах на одной стойке - например, один для данных, другой для питания
• При замене старых органайзеров - новый ГКО-1-9 1U от ЦМО полностью соответствует габаритам аналогичных изделий других производителей
