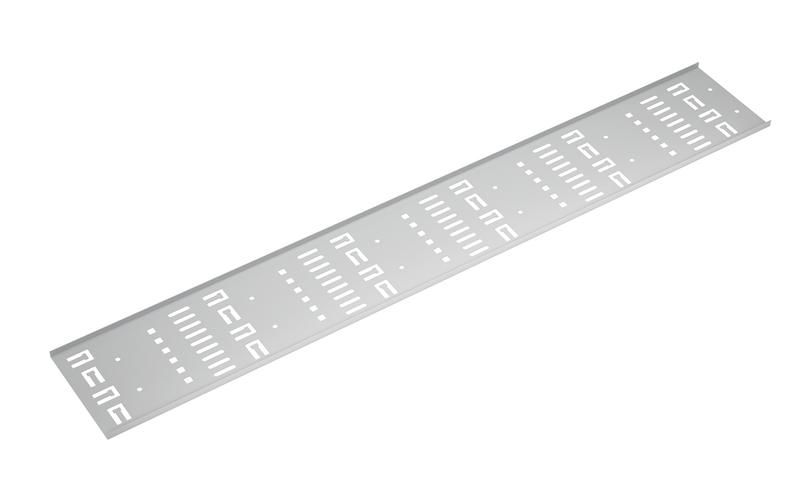

Органайзер кабельный вертикальный перфорированный в шкаф 22U, металлический, цвет серый (RAL 7035) - VCM-22U-GY Cabeus 10613c

Органайзер кабельный вертикальный перфорированный в шкаф 22U, металлический, серый (RAL 7035) от бренда Cabeus (артикулы 10613c и vcm-22u-gy) предназначен для упорядоченной прокладки и фиксации кабелей внутри телекоммуникационных шкафов. Его перфорированная конструкция обеспечивает гибкую настройку крепления, а металлический корпус выдерживает нагрузки при многократном обслуживании.

Назначение и область применения

Оrganayzer используется для вертикальной организации кабельных трасс в напольных шкафах стандарта 19 дюймов. Подходит для управления пучками силовых, сетевых, телефонных и коаксиальных кабелей. Обеспечивает равномерное распределение нагрузки, предотвращает запутывание и снижает риск повреждений при доступе к оборудованию. Применяется в центрах обработки данных, телекоммуникационных узлах, серверных помещениях и системах автоматизации.

Технические характеристики

• Высота: 22U (соответствует стандартной высоте шкафа)
• Материал: сталь толщиной 1,3 мм
• Цвет: серый (RAL 7035)
• Тип крепления: боковое, к горизонтальным направляющим шкафа
• Перфорация: сплошная решётка с отверстиями для хомутов и стяжек
• Установка: с использованием винтов, шайб и гаек стандартного крепежа

Совместимость и монтаж

Органайзер совместим со всеми шкафами, имеющими стандартные вертикальные направляющие для монтажа оборудования 19". Устанавливается на боковые стенки шкафа - не требует изменения внутренней конструкции. Для монтажа используются винты M4–M6 с шайбами и гайками, которые не входят в комплект. Перед установкой проверьте шаг крепёжных отверстий на направляющих - они должны соответствовать расположению крепёжных элементов органайзера. Нагрузка на один органайзер не должна превышать массу плотно уложенных кабелей до 15 кг.

Преимущества

• Стальная конструкция обеспечивает долговечность и жесткость даже при большой плотности кабелей
• Перфорация позволяет фиксировать кабели в любом месте - легко адаптировать под изменяющуюся конфигурацию
• Серый цвет (RAL 7035) не выделяется в интерьере шкафа, сочетается с большинством корпусов оборудования
• Не занимает внутреннее пространство шкафа - освобождает место для модулей и устройств
• Поддерживает минимальный радиус изгиба кабелей, снижая риск потерь сигнала и механических повреждений

Ограничения применения

• Не предназначен для использования в шкафах без вертикальных направляющих
• Не рассчитан на работу во взрывоопасных средах или условиях повышенной влажности без дополнительной защиты
• Не подходит для крепления тяжёлых силовых кабелей с внешними бронированными оболочками - возможна деформация
• Не является заменой кабельным лоткам - не обеспечивает закрытую трассу

Примеры использования

• Фиксация Cat6/Cat6A/Cat7 кабелей в серверном шкафу
• Управление пучками оптоволоконных линий между коммутаторами
• Организация проводов питания и управления в АСУ ТП
• Распределение кабелей от UPS к rack-устройствам
• Использование в телеком-шкафах операторов связи для подключения базовых станций

Практические советы

• Используйте пластиковые или нейлоновые стяжки с фиксацией через перфорацию - металл не царапает изоляцию кабелей
• Не затягивайте стяжки слишком сильно - это может повредить оболочку кабеля, особенно при многократном обслуживании
• При прокладке нескольких параллельных трасс оставляйте зазор 5–10 см между органайзерами для удобства доступа
• Проверяйте соответствие глубины шкафа - некоторые модели имеют выступающие крепления, которые могут мешать установке задних дверей
• Для частого обслуживания рекомендуется использовать органайзеры в паре - один для входящих, другой для исходящих кабелей
