Основание - P17 Tempra Pro для лицевых панелей 220x125 накладной щит | 057710 Legrand

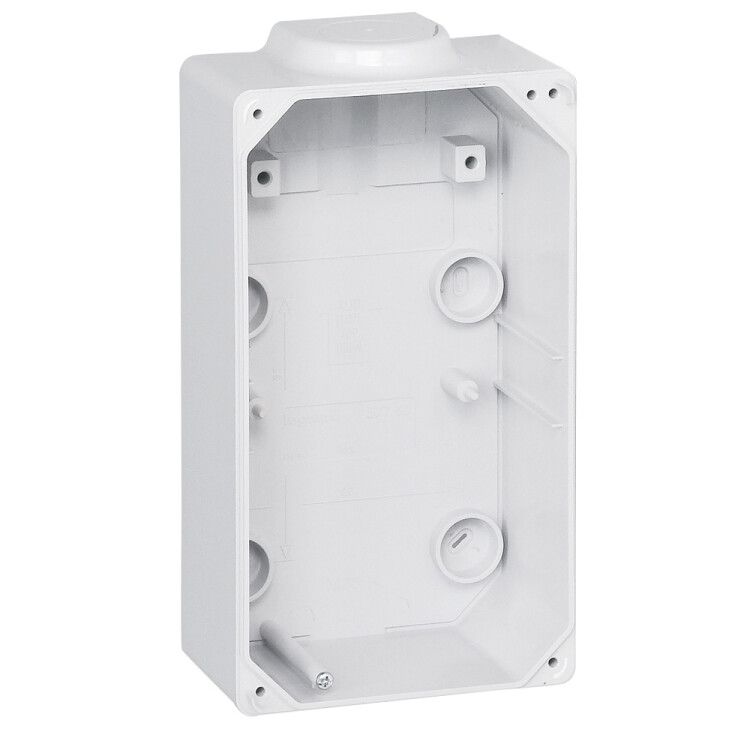

Основание для лицевой панели 220x125 накладной щит P17 Tempra Pro, IP66 - это прочный накладной корпус из поликарбоната, предназначенный для монтажа внутри него коммуникаций и комплектующих, таких как автоматы, розетки или клеммы. Бренд Legrand обеспечивает надежность и соответствие европейским стандартам. Артикул 057710 подходит для стационарных и мобильных электроустановок, где требуется защита от пыли, воды и механических повреждений.

Назначение и область применения

Это основание служит базовым корпусом для сборки распределительного щита. Он не содержит внутренних элементов - все оборудование (автоматические выключатели, розетки, клеммы) устанавливается пользователем самостоятельно. Подходит для наружного и внутреннего монтажа в условиях повышенной запыленности, влажности или перепадов температур. Применяется в промышленности, на объектах ЖКХ, транспорте, строительстве и других зонах с жесткими условиями эксплуатации.

Технические характеристики

• Размеры: 220 x 125 мм - оптимальный формат для компактных распределительных решений
• Материал корпуса: поликарбонат - высокая ударопрочность, устойчивость к химикатам и старению
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды
• Ударопрочность: IK08 - выдерживает удар энергии 5 Дж (эквивалент 1,7 кг, падающего с 30 см)
• Диапазон температур: от –5C до +40C - работает в холодных и теплых помещениях
• Климатическое исполнение: УХЛ(1,2,3,4) - рассчитан на умеренный и холодный климат
• Цвет: RAL 7035 (серый каменный) - маскирует загрязнения, соответствует промышленным стандартам
• Количество вводов: 2 - два входа для кабеля через M32 резьбовые вводы
• Тип вводов: M32 - совместим с кабелями диаметром до 20–22 мм
• Защита от УФ-излучения - не желтеет и не теряет прочность под прямыми солнечными лучами

Совместимость и монтаж

Основание 220x125 накладной щит P17 Tempra Pro, IP66 имеет предварительно подготовленные места для установки двух M32 вводов. Монтаж осуществляется на стену с помощью крепежа (не входит в комплект). Корпус не требует специальных инструментов - фиксируется саморезами или анкерами в зависимости от поверхности. Для удобства сборки предусмотрены внутренние направляющие для DIN-рейки (не установлены). Легко принимает любые типы устройств, которые помещаются в габариты 220x125 мм. Наличие двух вводов позволяет организовать ввод и вывод кабелей без лишней трассировки.

Безопасность и стандарты

Изделие соответствует требованиям IEC/EN 62208 (корпуса для электротехнических установок) и EN 60529 (классификация степеней защиты IP). Высокий уровень IK08 гарантирует безопасную работу в средах с риском механических воздействий. Поликарбонатовый корпус не поддерживает горение и не выделяет токсичных веществ при нагреве. Соответствует нормам безопасности для промышленных и общественных объектов.

Преимущества

• Высокая защита IP66 и IK08 обеспечивают долгую жизнь даже в агрессивных условиях
• Поликарбонат легче металла, не ржавеет, легко режется и сверлится при доработке
• УФ-защита продлевает срок службы при наружном использовании
• Два ввода M32 позволяют организовать двунаправленную проводку без дополнительных переходников
• Не требует обслуживания - не нуждается в покраске, антикоррозийной обработке

Ограничения применения

• Не предназначен для работы при температурах ниже –5C - возможна потеря эластичности материала
• Не содержит встроенные устройства - необходимо докупать автоматы, розетки, DIN-рейки
• Не рекомендовано использование в местах постоянного погружения в воду - IP66 защищает от брызг и струй, но не от длительного затопления
• Не подходит для взрывоопасных зон - отсутствует сертификат Ex
• Габариты 220x125 мм ограничивают количество модулей - не подходит для крупных щитов

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на строительной площадке
• Корпус для аварийного освещения в парковке
• Контрольный щит на конвейере в пищевой промышленности
• Временная точка подключения оборудования на мероприятии

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны подходить под M32 вводы (до 22 мм)
• Для наружного монтажа используйте герметик вокруг вводов, чтобы исключить попадание влаги
• При необходимости увеличить число вводов - просверлите дополнительные отверстия, соблюдая минимальное расстояние от края (минимум 15 мм)
• Для удобства сборки закрепите DIN-рейку перед установкой автоматов - она фиксируется на внутренних защелках
• Артикул 057710 совместим с другими изделиями серии P17 Tempra Pro - можно использовать однотипные крышки и крепеж
• Не применяйте этот корпус как замену полноценного щита с лицевой панелью - он лишь базовая рамка, которую нужно завершать
