Основание - P17 Tempra Pro для лицевых панелей 280x125 накладной щит | 057711 Legrand

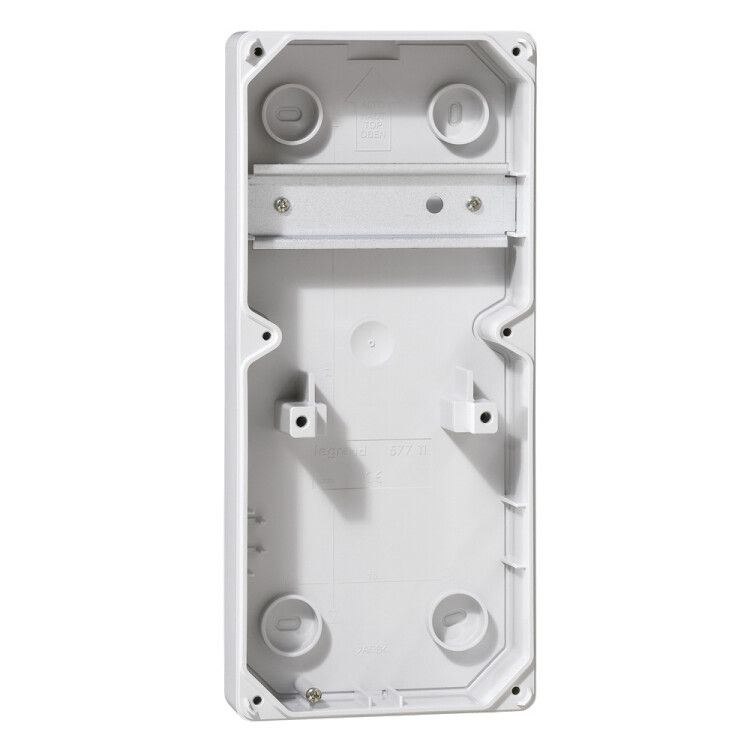

Основание для лицевой панели 280x125 накладной щит P17 Tempra Pro, IP66 - это незаполненная коробка из прочного пластика, предназначенная для последующего монтажа коммуникаций, автоматов или розеток на стене. Бренд Legrand предлагает эту модель как базовый элемент сборки распределительных устройств в условиях повышенной запыленности и влажности.

Назначение и область применения

Основание для лицевой панели 280x125 накладной щит P17 Tempra Pro, IP66 служит основой для создания защищённого электрошкафа. Подходит для установки внутренних компонентов - автоматических выключателей, реле, контакторов, трансформаторов или других устройств, требующих механической защиты и герметичности. Применяется там, где важна надёжность: на производстве, в помещениях с высокой влажностью, на открытых площадках, в системах управления оборудованием.

Технические характеристики

• Размеры: 280×125 мм - оптимальный формат для компактных распределительных решений
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK08 - выдерживает удар энергии 5 Дж (эквивалент 1,7 кг, падающего с 30 см)
• Материал корпуса: термостойкий пластик - устойчив к деформациям и химическим воздействиям
• Количество вводов: 2 - два входа для кабеля через M25 резьбовые соединения
• Температурный режим монтажа: от –5 C до +40 C - допустимо использование в неотапливаемых помещениях
• Климатическое исполнение: УХЛ (1–4) - рассчитан на работу в умеренных и холодных регионах
• Защита от УФ-излучения - материал не выцветает и не теряет прочность под прямыми солнечными лучами
• Цвет: серый - соответствует стандартному цветовому решению промышленного оборудования
• DIN-рейка: есть - позволяет фиксировать модульные устройства стандартной ширины 17,5 мм
• Вид монтажа: настенный - крепится болтами или саморезами к вертикальной поверхности

Совместимость и монтаж

Основание для лицевой панели 280x125 накладной щит P17 Tempra Pro, IP66 совместимо с любыми лицевыми панелями, имеющими аналогичную габаритную рамку. Кабельные вводы выполнены под резьбу M25 - подходят кабели с внешним диаметром до 19 мм. Для герметизации используйте уплотнительные кольца, входящие в комплект вводов. Монтаж выполняется на ровную поверхность с помощью четырёх крепёжных отверстий по углам. DIN-рейка уже установленная - достаточно защёлкнуть модули.

Безопасность и стандарты

Изделие соответствует требованиям IEC 62208 и ГОСТ Р 51321.1. Сертифицировано для работы в зонах с повышенным риском поражения током и агрессивной средой. Защита IP66 и IK08 обеспечивают безопасность даже при случайном попадании брызг, струй воды или механическом воздействии.

Преимущества

• Готовая конструкция с DIN-рейкой снижает время сборки
• Высокая степень защиты IP66 исключает необходимость в дополнительных кожухах
• УФ-защита продлевает срок службы при наружной установке
• Пластиковый корпус не проводит ток - повышает безопасность обслуживания
• Не содержит активных компонентов - можно собирать под любой проект

Ограничения применения

• Щит неукомплектован - необходимо самостоятельно закупить лицевую панель, автоматы, розетки
• Не предназначено для встраивания в стену - только накладной монтаж
• Запрещена работа при температурах ниже –5 C - возможна потеря эластичности уплотнителей
• Не подходит для установки внутри взрывоопасных зон - отсутствует взрывозащита
• Количество вводов ограничено двумя - при необходимости большего числа потребуется доработка

Примеры использования

• Электрошкаф на производственной линии для управления насосом или вентилятором
• Распределительная коробка на фасаде здания для подключения освещения
• Контрольный пункт для автономного оборудования в теплице или на складе
• Временные точки подключения на стройплощадке

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля резьбе M25 - слишком толстые жилы не войдут
• Используйте только оригинальные лицевые панели Legrand - другие могут не обеспечить нужную степень защиты
• При установке на улице рекомендуется наклонить крышку на 5–10°, чтобы предотвратить скопление воды
• При работе в условиях частых перепадов температур - контролируйте состояние уплотнителей каждые 6 месяцев
• Артикулы 057711 и 57711 - один и тот же продукт; различие в номерах связано с системой учета поставщика
