Основание 18х13, белое под винт М3 для хомутов шириной до 3,6мм | 25498SR DKC ДКС

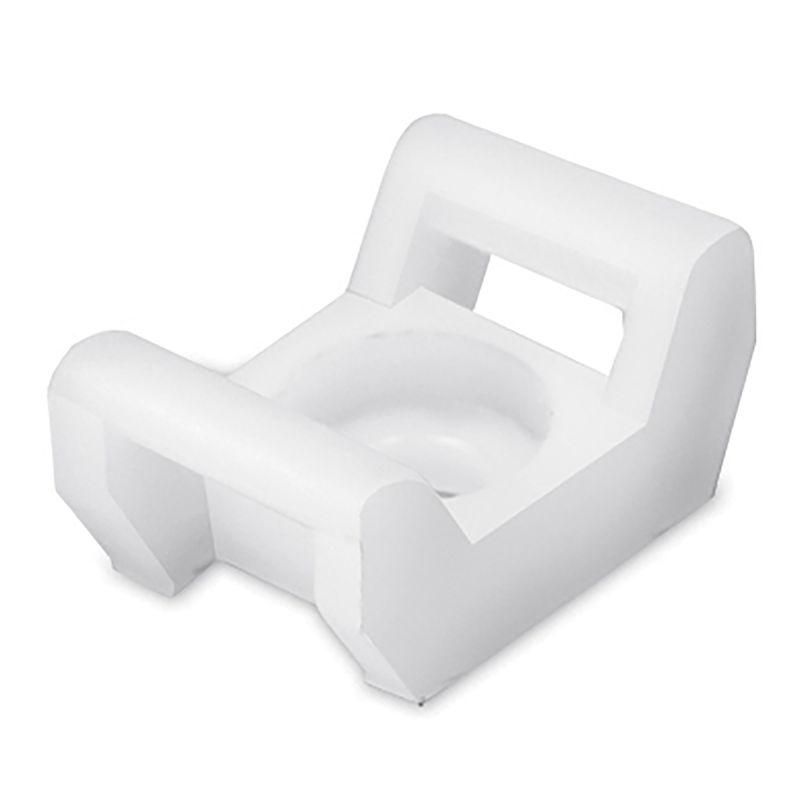

Основание DKC 25498sr - компактная база из полиамида для надежной фиксации кабельных хомутов шириной до 3,6 мм на любую поверхность с помощью винта М3. Применяется в панелях, щитах, станках и других системах, где требуется упорядоченная прокладка проводов.

Назначение и область применения

Основание DKC 25498sr служит для крепления кабельных хомутов к поверхностям - металлическим, пластиковым или деревянным. Благодаря простому креплению винтом, позволяет быстро зафиксировать пучки проводов, собранные в хомуты. Подходит как для временного, так и для постоянного монтажа. Часто используется в автоматизации, сборке оборудования, транспорте, энергетике и промышленной электронике.

Технические характеристики

• Размеры основания: 18 × 13 мм (длина × ширина), высота - 7 мм
• Диаметр монтажного отверстия: 6 мм (соответствует винту М3)
• Максимальная ширина хомута: 3,6 мм
• Максимальный диаметр стяжки/кабельного пучка: 106 мм
• Материал: полиамид 6.6 (PA66) - прочный, термостойкий, самозагасаемый
• Цвет: белый
• Рабочий температурный диапазон: от -40 C до +85 C
• Тип крепления: винт М3
• Тип изделия: базовая платформа

Совместимость и монтаж

Основание DKC 25498sr совместимо с хомутами шириной до 3,6 мм - например, с моделями серии Quadro от DKC. Отверстие под винт М3 имеет диаметр 6 мм, что соответствует стандартному крепежу. Установка выполняется просто: просверливается отверстие в поверхности, вставляется винт М3, основание фиксируется, после чего на него надевается хомут со стянутым пучком проводов. Не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Материал полиамид 6.6 соответствует требованиям UL94 V-2 по горючести. Эксплуатация в диапазоне температур от -40 C до +85 C обеспечивает безопасную работу в условиях перепадов температур, включая холодные помещения и нагреваемые зоны рядом с оборудованием. Нет открытых токоведущих частей - изделие не является электрооборудованием и не требует защиты от поражения током.

Преимущества

• Высокая механическая прочность материала - выдерживает нагрузки при затяжке хомутов
• Устойчивость к воздействию масел, растворителей и агрессивных сред
• Стабильность геометрии при изменении температуры
• Белый цвет обеспечивает хорошую видимость и легко сочетается с большинством корпусов и панелей
• Компактные размеры позволяют использовать много таких оснований на ограниченном пространстве

Ограничения применения

• Не подходит для хомутов шириной более 3,6 мм - возможен риск раскола или деформации основания
• Не предназначен для крепления тяжелых кабельных трасс без дополнительной поддержки - масса пучка должна быть равномерно распределена
• Изделие не герметично - не рекомендуется для установки во влажных или запыленных средах без внешней защиты
• Запрещено использование в местах с постоянными ударными нагрузками - материал не рассчитан на динамические вибрации

Примеры использования

• Фиксация жгутов проводов внутри распределительных щитов
• Укладка кабелей на пультах управления станков
• Монтаж сигнальных линий в автопроме или на конвейерах
• Сборка панелей с множеством слаботочных цепей
• Временный монтаж тестового оборудования перед окончательной прокладкой

Практические советы

• Перед монтажом проверьте, чтобы ширина вашего хомута не превышала 3,6 мм - иначе основание может треснуть
• При использовании винтов длиннее 10 мм убедитесь, что они не задевают внутренние элементы панели
• Для многократного демонтажа используйте винты с плоской головкой - они меньше повреждают поверхность основания
• Если необходимо закрепить несколько оснований в ряд, оставляйте между ними минимум 15–20 мм свободного места для удобства доступа
• Основание DKC 25498sr можно комбинировать с другими элементами серии Quadro - все детали имеют согласованную геометрию
