Основание 25x16, белое под винт M5 для хомутов шириной до 9мм | 25496SR DKC ДКС

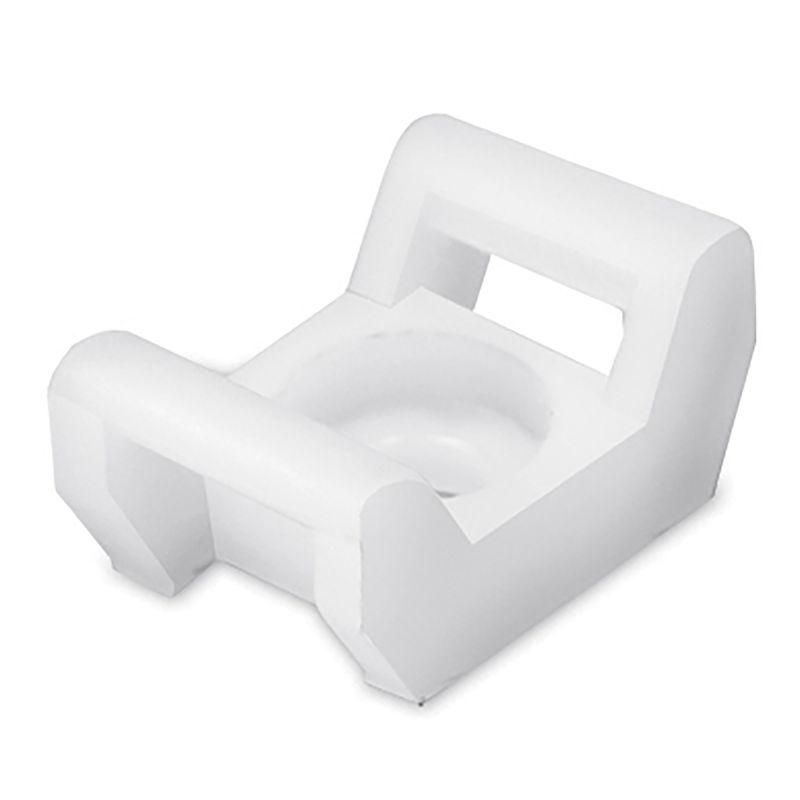

Основание монтажное 25x16 белое под винт M5 для хомутов шириной до 9 мм от DKC (ДКС) - компактный элемент для надежного крепления кабельных пучков, стянутых хомутами, на любую твердую поверхность. Артикул 25496sr из серии Quadro подходит для промышленной и автоматизации систем, где важны прочность, устойчивость к температурным колебаниям и простота установки.

Назначение и область применения

Основание монтажное 25x16 белое под винт M5 для хомутов шириной до 9 мм используется для фиксации кабельных пучков, собранных с помощью пластиковых хомутов. Применяется там, где требуется организованная маршрутизация проводов: на станках, пультах управления, щитах, конвейерах, в автомобилях и оборудовании с ограниченным пространством. Подходит как для постоянной, так и для временной фиксации.

Технические характеристики

• Размеры: 25 × 16 мм (внешние), рабочая площадка - 21,9 × 14,4 мм, высота - 11 мм
• Монтажное отверстие: диаметром 5 мм, соответствует винту M5
• Максимальная ширина хомута: 9 мм
• Максимальный диаметр стяжки / пучка: 40 мм
• Материал: полиамид 6.6 - прочный, самозагасаемый, устойчив к механическим нагрузкам
• Цвет: белый
• Температурный диапазон: от -40 C до +85 C
• Тип крепления: винтовой (M5)

Совместимость и монтаж

Основание монтажное 25x16 белое под винт M5 для хомутов шириной до 9 мм совместимо со всеми стандартными хомутами шириной до 9 мм, включая модели DKC Quadro. Устанавливается через отверстие M5 с использованием болта или винта подходящего типа - рекомендуются цилиндрические головки с плоским торцом для равномерного распределения нагрузки. Перед монтажом проверьте глубину сверления и тип основания (металл, дерево, композит), чтобы обеспечить достаточную удерживающую силу. Не используйте винты длиннее 12 мм - они могут задеть внутреннюю часть основания.

Безопасность и стандарты

Материал полиамид 6.6 соответствует требованиям UL94 V-2 по горючести. Конструкция не содержит галогенов и не выделяет токсичных веществ при нагреве. Температурный диапазон позволяет применять изделие в условиях, близких к промышленным нормам IEC 60068-2.

Преимущества

• Высокая механическая прочность материала - выдерживает вибрацию и ударные нагрузки
• Устойчивость к перепадам температур - работает в холодных и жарких средах
• Изолирующие свойства полиамида - безопасно использовать рядом с токоведущими частями
• Белый цвет - легко заметить при осмотре, хорошо сочетается с корпусами оборудования
• Компактные размеры - экономят место на панелях и в плотных сборках

Ограничения применения

• Не предназначен для крепления под тяжелые металлические хомуты или кабели массой более 1–1,5 кг
• Не следует использовать в агрессивных химических средах (щелочи, растворители)
• Запрещено применять при температурах выше +85 C - материал теряет форму
• Не рассчитано на крепление хомутов шириной более 9 мм - возможен деформационный износ

Примеры использования

• Фиксация пучков проводов на панели ЧПУ станка
• Укладка сигнальных кабелей в распределительном щите
• Крепление кабелей питания и датчиков на мобильных платформах
• Организация проводки внутри пультов управления в пищевой промышленности

Практические советы

• Перед установкой убедитесь, что диаметр отверстия в монтируемой поверхности соответствует диаметру винта M5 - допуск +-0,1 мм
• Если крепится на металл, предварительно просверлите отверстие и используйте гайку или заклепку для усиления
• При многократном демонтаже хомутов следите за состоянием замка основания - он может изнашиваться
• Для защиты от пыли и влаги комбинируйте с герметичными хомутами IP67 - основание само по себе не имеет степени защиты
• Артикул 25496sr идеально сочетается с другими элементами серии Quadro - можно формировать единые системы крепления
