Основание двойного страт-профиля HD 41х82 мм дельтообразное Система КМ LO8417

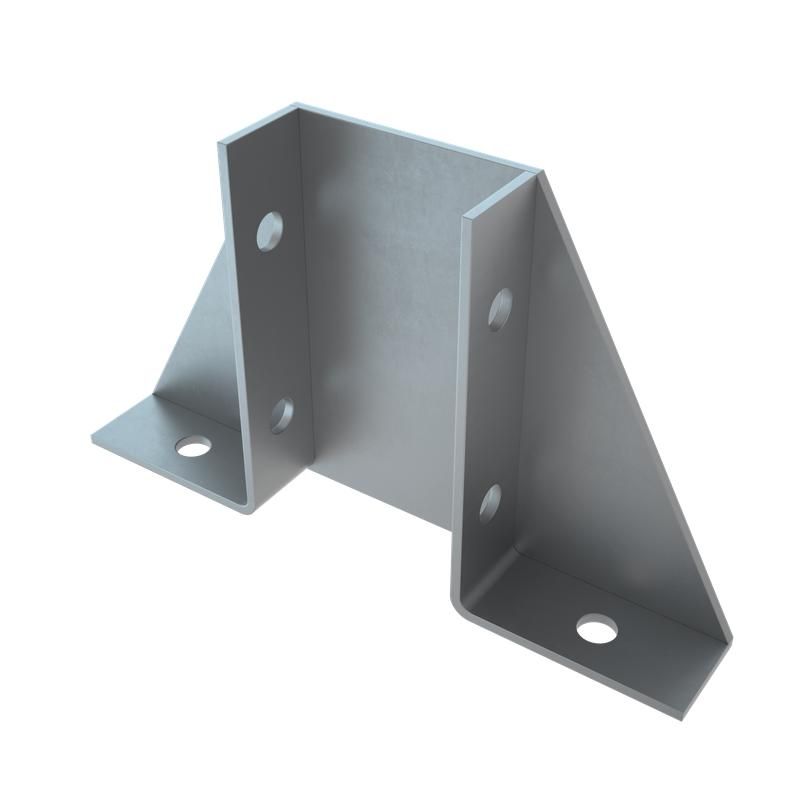

Основание двойного страт-профиля 41×82 мм дельтообразное HD КМ-профиль - это металлический крепёжный элемент из оцинкованной стали, предназначенный для сборки прочных и точных конструкций на базе двухстороннего C-профиля. Благодаря дельтообразной форме и толщине 4 мм, этот компонент обеспечивает жёсткую фиксацию без сварки и подходит для установки на потолках, в условиях повышенной влажности и на открытых площадках. Артикулы lo8417 и 2ostp hd соответствуют одному продукту из серии КМ-профиль.

Назначение и область применения

Основание двойного страт-профиля 41×82 мм дельтообразное HD КМ-профиль применяется для создания многоуровневых и сложных систем подвесов, где требуется соединить два C-профиля под углом. Элемент заменяет сварочные работы - он позволяет собирать конструкции с помощью болтов, гаек и шпилек. Подходит для монтажа в промышленных зонах, на объектах с высокой влажностью (например, в бассейнах, холодильных камерах, мойках), а также на открытом воздухе в условиях слабой коррозии. Может использоваться в системах вентиляции, трубопроводах, каркасах оборудования и конвейерных линиях.

Технические характеристики

• Форма: дельтообразная - обеспечивает равномерную нагрузку на две стороны C-профиля
• Размеры: 41 × 82 мм - оптимальны для стандартных C-профилей с шагом крепления 40–45 мм
• Толщина материала: 4 мм - повышает жесткость и устойчивость к деформациям
• Материал: сталь оцинкованная - защищена от коррозии
• Покрытие: горячий цинк по ГОСТ 9.307-89 - долговечнее, чем электроцинкование
• Цвет: серый - единый цветовой ряд с другими элементами КМ-профиль
• Климатическое исполнение: О1/О4 - допущено к применению в закрытых помещениях с нормальной влажностью и на открытом воздухе в умеренных климатических зонах
• Установка: возможно крепление на потолок - предусмотрены отверстия для анкеров и подвесов

Совместимость и монтаж

Элемент совместим с любыми C-профилями, имеющими внутреннюю ширину 40–45 мм. Для монтажа используются стандартные крепёжные детали: болты М8–М10, гайки, шайбы, шпильки. Отверстия в основании расположены симметрично - позволяют точно выставить угол соединения. Устанавливается без сварки: достаточно просверлить отверстия в профиле, совместить с основанием и затянуть крепёж. Нагрузка распределяется равномерно благодаря дельтообразной форме - снижается риск перегрузки одной из сторон.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 9.307-89 (горячее цинкование) и ГОСТ 15150-69 (климатические условия эксплуатации). Сертифицировано для использования в помещениях класса О1 (умеренная влажность) и О4 (высокая влажность, открытые территории). Не содержит токсичных покрытий, безопасно для рабочих и окружающей среды.

Преимущества

• Не требует сварки - экономит время и исключает необходимость в специализированном оборудовании
• Высокая механическая прочность - толщина 4 мм и цельнолитая форма обеспечивают устойчивость к вибрациям и ударным нагрузкам
• Защита от коррозии - горячее цинкование гарантирует срок службы до 15+ лет даже во влажной среде
• Легко монтируется - готовое изделие, не нуждается в сборке или доработке
• Совместимо с большинством систем подвесов - универсальное решение для промышленных и коммерческих проектов

Ограничения применения

Основание двойного страт-профиля 41×82 мм дельтообразное HD КМ-профиль не рекомендовано для:

• Агрессивных химических сред - например, в кислотных производствах или морских условиях с высоким содержанием соли
• Закрытых помещений с постоянной температурой выше +60 C - возможна потеря адгезии цинкового покрытия
• Систем с динамическими нагрузками выше 150 кг на точку крепления - требуется проверка расчетной нагрузки для каждого случая
• Монтажа на поверхности с неровностями более 5 мм - необходимо выравнивание перед установкой

Примеры использования

• Подвес системы вентиляционных каналов в производственном цехе
• Крепление светильников на потолке в теплице или овощехранилище
• Сборка рамы для конвейерной линии с изменением направления движения
• Фиксация трубопроводов в бассейне или прачечной
• Обустройство несущих конструкций для технологического оборудования в пищевой промышленности

Практические советы

• Перед монтажом проверьте внутренние размеры C-профиля - они должны точно соответствовать 41 мм по ширине
• Используйте шайбы под головки болтов - это предотвращает продавливание цинкового слоя
• При установке на потолок используйте анкерные болты с распорными механизмами - особенно в старых бетонных плитах
• Не затягивайте крепёж слишком сильно - это может вызвать трещины в цинковом слое
• При длительной эксплуатации в сыром воздухе периодически осматривайте места соединений - при появлении белого налёта (цвета оксида цинка) ничего делать не нужно, это защитный слой; при появлении красноватых пятен - сигнал начала коррозии стали
