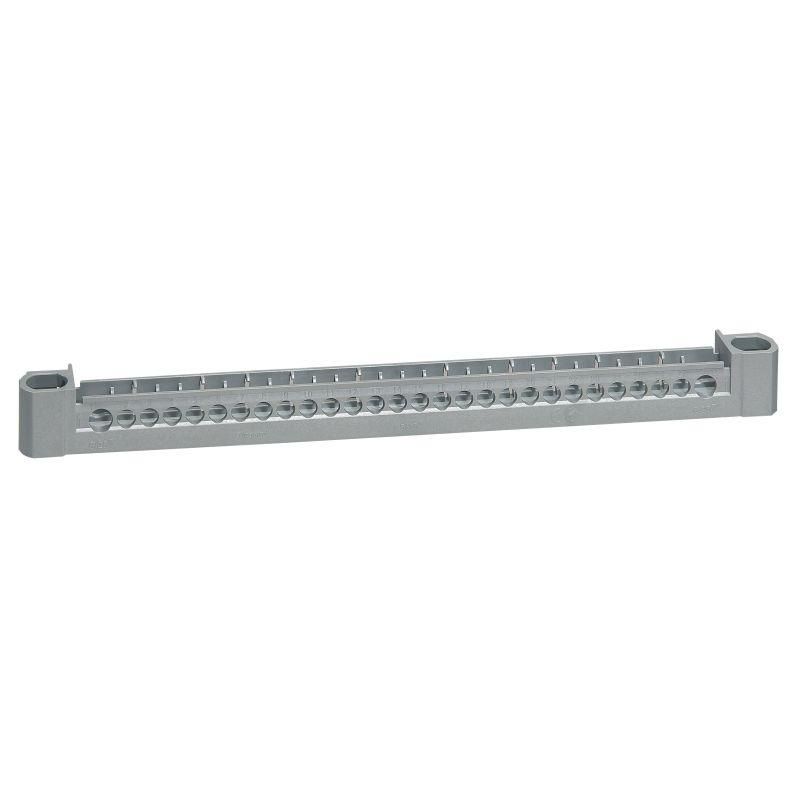

Основание для клеммных колодок - 13 модулей 404818 Legrand

Основание для клеммных колодок 13 модулей от Legrand Euro (артикул 404818) предназначено для фиксации и группировки до тринадцати стандартных клеммных модулей на монтажной плате. Это решение упрощает сборку распределительных щитов и обеспечивает жесткую механическую основу для надёжного соединения проводов.

Назначение и область применения

Основание для клеммных колодок 13 модулей используется для компактного и организованного размещения клеммных блоков в электрических шкафах. Подходит для систем управления, автоматизации, освещения и слаботочных цепей. Применяется там, где требуется одновременная коммутация нескольких цепей — например, в щитах управления станками, конвейерными линиями или системах теплоснабжения.

Технические характеристики

• Тип изделия: основание для клеммных колодок
• Количество модулей: 13
• Способ монтажа: на монтажную плату (DIN-рейку не поддерживается)
• Производитель: Legrand Euro / Legrand
• Артикул: 404818

Совместимость и монтаж

Основание для клеммных колодок 13 модулей совместимо только с клеммными модулями, имеющими стандартизированную ширину 17,5 мм на один модуль. Монтируется на твердую поверхность — монтажную плиту из пластика или металла — с помощью встроенных крепёжных отверстий. Для установки потребуются саморезы или болты подходящего размера (не входят в комплект). Убедитесь, что плита имеет достаточную прочность и соответствует габаритам основания.

Преимущества

• Увеличивает плотность компоновки: позволяет разместить 13 клеммных модулей в одном блоке, экономя место в шкафу.
• Обеспечивает жёсткую базу — снижает риск перегрузки контактов за счёт равномерного распределения нагрузки.
• Имеет унифицированную форму, совпадающую с другими изделиями серии Legrand Euro — упрощает замену и сервис.

Ограничения применения

• Не предназначен для монтажа на DIN-рейку — требует предварительно установленной монтажной платы.
• Подходит только для клеммных модулей с шагом 17,5 мм; несовместимо с моделями других форматов.
• Не содержит внутренней изоляции между модулями — необходимо соблюдать требования по минимальным зазорам между фазами при высоких напряжениях.

Примеры использования

• Распределительный щит системы вентиляции с 13 входами датчиков температуры.
• Щит управления насосной станцией — объединение клемм для питания, сигнализации и защиты.
• Стационарные пункты обслуживания оборудования с частой необходимостью переподключения проводов.

Практические советы

• Перед монтажом проверьте, что монтажная плата имеет точные отверстия под крепления основания — отклонение более 0,5 мм может затруднить установку.
• Не используйте основание в условиях повышенной вибрации без дополнительного крепления клеем или контргайками — возможен люфт клеммных модулей.
• При проектировании щита учтите, что общая ширина 13 модулей составляет около 227,5 мм — запланируйте свободное пространство вокруг для доступа к контактам.
• Лучше всего применять с клеммами Legrand Euro того же поколения — гарантируется идеальная посадка и долговечность соединений.
