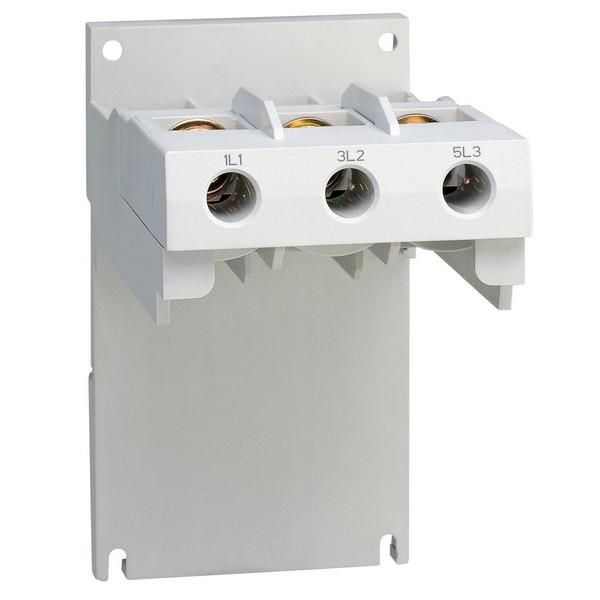

Основание монтажное для установки реле отдельно от контакторов UZ-12 MT-12 LS Electric 83661834001 LSIS

Монтожное основание для установки реле UZ-12, MT-12 - это компонент, позволяющий надёжно закрепить тепловое реле MT-12 на DIN-рейке отдельно от контактора. Продукт совместим с изделиями LS Electric и LSIS, артикул 83661834001.

Назначение и область применения

Монтожное основание для установки реле UZ-12, MT-12 используется для фиксации тепловых реле серии MT-12 на шине DIN, когда требуется отделить реле от контактора. Это необходимо при модульной сборке щитов, где реле управления и защиты располагаются отдельно от коммутационных устройств. Подходит для систем автоматизации, станков, насосов и других оборудования с нагрузкой до 18 А.

Технические характеристики

• Тип изделия: основание для монтажа теплового реле
• Номинальный ток: 18 А
• Рабочее напряжение: до 690 В
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Тип крепления: защёлка - обеспечивает быстрый монтаж и демонтаж без инструментов
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Основание предназначено исключительно для реле MT-12 и UZ-12 от LS Electric и LSIS. Совместимость с другими моделями не гарантируется. Для установки достаточно совместить выступы основания с направляющими DIN-рейки и плотно защёлкнуть до характерного щелчка. Отсоединение выполняется аналогично - легким нажатием на рычаг защёлки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях сухих помещений. Степень защиты IP20 допускает использование только внутри распределительных щитов, защищённых от внешних воздействий. Не предназначен для открытой установки или сред с высокой запылённостью и влажностью.

Преимущества

• Ускоряет сборку щита - позволяет устанавливать реле отдельно от контакторов
• Обеспечивает жёсткую фиксацию благодаря прочной защёлке
• Не требует дополнительных крепёжных элементов
• Устойчив к нагреву - материал сохраняет форму даже при работе рядом с нагревающимися контактами

Ограничения применения

• Не подходит для установки вне электрических шкафов - IP20 не защищает от пыли и брызг
• Не совместимо с реле других серий или брендов
• Не рекомендуется использовать в местах с постоянными механическими ударами или вибрацией без дополнительной фиксации

Примеры использования

• Автоматизация цехового оборудования - реле MT-12 установлено на рейке рядом с контактором, но не на нём
• Щитовые решения в пищевой промышленности - удобство замены реле без демонтажа всего устройства
• Системы управления HVAC - разделение функций защиты и коммутации для повышения ремонтопригодности

Практические советы

• Перед монтажом проверьте, что DIN-рейка имеет стандартную ширину 35 мм - иначе защёлка не зафиксируется
• Не используйте силу при установке - если основание не защёлкивается, проверьте правильность положения на рейке
• При замене реле MT-12 всегда отключайте питание - даже при отключенном контакторе возможна опасность на выводах реле
• Для долговечности избегайте установки рядом с источниками сильного тепла (например, предохранителями или мощными преобразователями)
