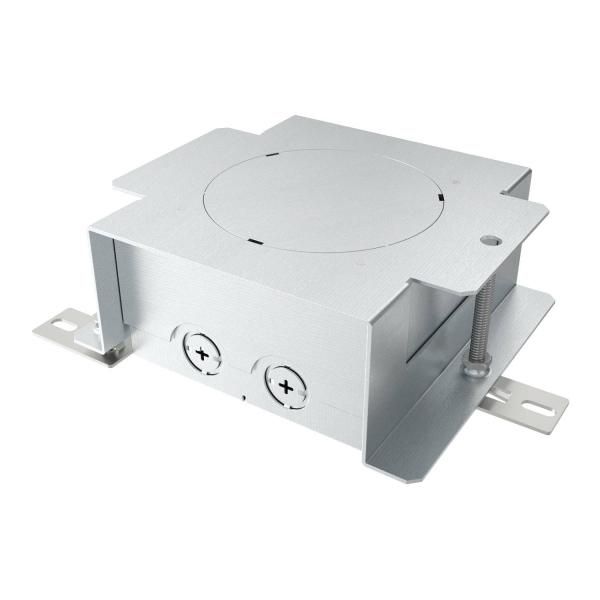

Монтажное основание UD для лючков GESR2 (h=85-130 мм, сталь) (UD GES R2) | 7428526 OBO Bettermann

Монтажное основание UD для лючков GESR2 (h=85–130 мм, сталь) - регулируемый элемент для фиксации лючков GES R2 на различной толщине покрытия пола, обеспечивает точную выравнивание по высоте и надёжный ввод труб M20/M25. Артикулы 7428526 и UD GES R2 подходят для систем OBO BETTERMANN UFS.

Назначение и область применения

Основание используется для установки лючков GES R2 в полах зданий, где требуется компенсация перепада толщины напольного покрытия - например, при укладке бетона, плитки, эпоксидной смолы или ковровых покрытий. Подходит для промышленных объектов, логистических центров, офисных комплексов и жилых помещений с подпольными кабельными каналами.

Технические характеристики

• Высота регулировки: 85–130 мм - позволяет адаптировать уровень лючка под толщину финишного слоя пола;
• Материал: оцинкованная сталь - устойчив к коррозии, долговечен в условиях повышенной влажности;
• Форма: круглая - совместима с конструкцией лючков GES R2;
• Отверстия для труб: два пары (2×2) - обеспечивают ввод труб диаметром M20 и M25;
• Поддержка аксессуаров: возможность крепления дополнительных элементов (например, кабельных вводов или кронштейнов);
• Совместимость: предназначено исключительно для лючков серии GES R2.

Совместимость и монтаж

Основание монтируется непосредственно перед заливкой пола. Устанавливается на уровне черновой поверхности, после чего фиксируется через отверстия M20/M25 для подключения гофротруб или металлических рукавов. Лючок GES R2 крепится сверху - он плотно садится на основание без дополнительных креплений. Для правильной сборки проверьте соответствие диаметра входящих труб и типоразмера отверстий. Не используйте с другими сериями лючков - несовместимость может привести к утечкам или некорректному закрыванию крышки.

Преимущества

• Гибкая регулировка высоты - избавляет от необходимости подрезки или замены основания при изменении толщины пола;
• Цинковое покрытие - повышает срок службы в агрессивных средах без дополнительной защиты;
• Унифицированная система - полностью соответствует стандартам OBO BETTERMANN UFS, что гарантирует совместимость с остальной продукцией серии;
• Два набора отверстий - позволяют организовать двойной ввод кабелей или резервный маршрут.

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты и не рассчитан на прямое воздействие осадков;
• Не работает с лючками других серий (GES R1, GES R3 и т.п.) - отличаются по форме и креплению;
• Запрещена механическая обработка (сверление, резка) - нарушает целостность цинкового покрытия и снижает коррозионную стойкость;
• Не рекомендуется использовать в местах с постоянным хождением людей без установленного лючка - риск деформации при нагрузке.

Примеры использования

• Установка в производственных цехах - для доступа к кабелям управления станками;
• Логистические терминалы - для подключения сетей видеонаблюдения и связи в зоне погрузки;
• Жилые дома с тёплыми полами - когда толщина стяжки меняется между комнатами;
• Административные здания - для скрытого ввода кабелей в офисные помещения с напольной плиткой.

Практические советы

• Перед заливкой пола проверьте, чтобы нижняя часть основания была заподлицо с уровнем чернового пола - иначе невозможно будет отрегулировать высоту;
• Используйте только трубы с внешним диаметром до 29 мм (M25) - большие диаметры не войдут в отверстия;
• При использовании нескольких оснований в одном помещении - выставите все на одинаковый уровень, чтобы лючки были в одной плоскости;
• После монтажа лючка GES R2 проверьте герметичность - при необходимости примените уплотнители, предусмотренные в комплекте лючка;
• Артикул 7428526 - единственный номер для заказа этого конкретного исполнения; другие артикулы из серии UD могут иметь другую высоту или форму.
