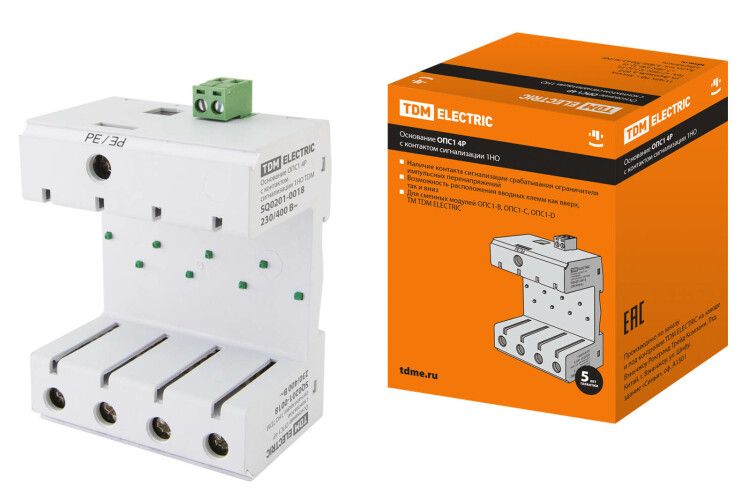

Основание ОПС1 4Р с контактом сигнализации 1НО | SQ0201-0018 TDM

Основание ОПС1 4Р с контактом сигнализации 1НО от TDM ELECTRIC - это держатель сменного модуля ОПС1, предназначенный для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений.

Преимущества данного основания:

• Контакт сигнализации срабатывания позволяет контролировать состояние коммутационного оборудования без необходимости проверки на месте установки.
• Простота извлечения сменного модуля из основания без необходимости снимать его с DIN-рейки.
• Клеммные зажимы оснащены маркировкой и подписями (Сеть/Земля), что предотвращает ошибки при монтаже.
• Устройство может быть установлено в любом рабочем положении в пространстве.
• Совместимость размеров позволяет устанавливать основание вместе с другими аппаратами модульной серии в стандартные щитки.

Основание ОПС1 4Р имеет следующие характеристики:

• Размер шага: 0.01 мм
• Соединение: Клемма
• Количество фаз: 1
• Способ монтажа: DIN-рейка (с Ω-профилем) 35 мм
• Степень защиты (IP): IP20
• Количество полюсов: 4
• Номинальный ток нагрузки: 0.01 А
• Поперечное сечение: 25 мм²
• Предельная частота: 0.01 МГц
• Сигнал на устройстве: Нет (без)
• С индукцией размыкания: Нет
• Тип (исполнение) полюсов: N/PE
• Номинальный ток разряда (8/20) (L-N): 40 кА
• Импульсный ток молнии (10/350): 25 кА
• Номинальный продолжительный ток Iu: 0.01 А
• Взрывобезопасное исполнение: Нет
• Номинальное импульсное напряжение: 0.01 кВ
• Уровень защиты по напряжению: 1 кВ
• Максимальное фотоэлектрическое напряжение: 0.01 В
• Назначение/область применения: Информационные технологии
• Суммарный ток разряда (8/20) (L+N+PE): 40 кА
• Уровень защиты по напряжению L-N: 1 кВ
• Конструктивный размер (габарит): 4 модуля
• Уровень защиты по напряжению N-PE: 1 кВ
• Номинальный сброс импульсного тока (8/20): 20 кА
• Общий ток разряда (8/20) (L1 + L2 + L3 + N-PE): 0.01 кА
• Максимально допустимое рабочее напряжение Ue: 400 В
• Номинальное напряжение переменного тока (AC): 400 В
• Номинальное напряжение постоянного тока (DC): 0.01 В
• Уровень защиты по напряжению L-PE/N-PE: 1 кВ
• Уровень защиты напряжения жила/жила: 0.01 В
• Уровень защиты напряжения жила/земля: 0.01 В
• Способность гашения остаточного тока: 0.01 кА
• С контактом дистанционной сигнализации: Да
• Номинально кратковременно выдерживаемый ток Icw: 40 кА
• Максимальное длительное напряжение постоянного тока DC: 0.01 В
• Максимальное длительное напряжение переменного тока AC: 440 В
• Подходит для количества подключаемых устройств: 0.01
• Максимальное сечение гибкого проводника (тонкопроволочного): 16 мм²
• Максимальное сечение жесткого проводника (одно-/многожильного): 25 мм²

Упаковка основания ОПС1:

• Основание ОПС1 2Р - 60 шт.
• Основание ОПС1 3Р - 40 шт.
• Основание ОПС1 4Р - 30 шт.
