ОСНОВНАЯ РАМА, Ш = 650 ММ, Г 400 ММ | 08406 Schneider Electric APC

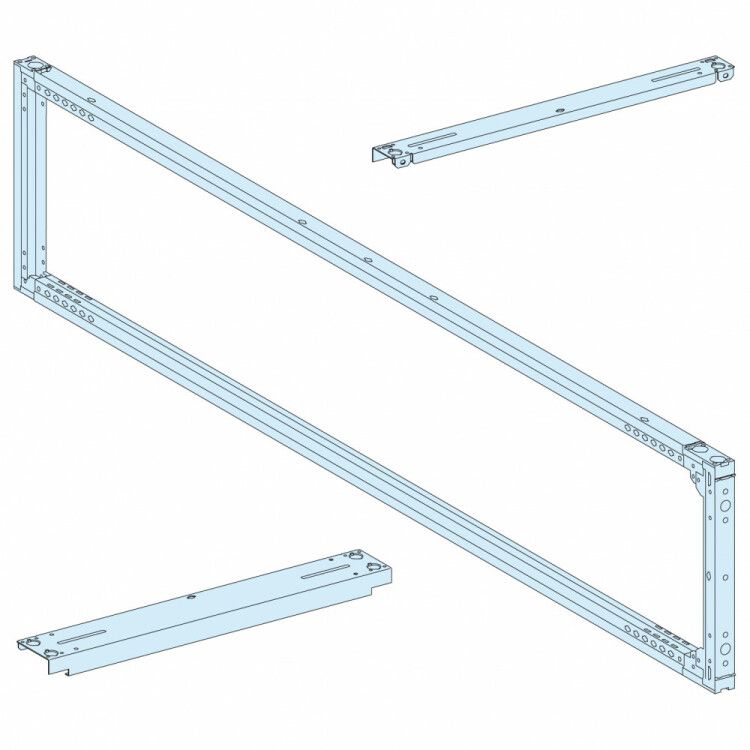

Рама основная ширина 650 мм, высота 400 мм, для Prisma Plus P - металлический каркас от Schneider Electric, предназначенный для сборки стандартных ячеек распределительных щитов серии Prisma P. Артикул 08406 обеспечивает совместимость с другими элементами системы Prisma, позволяет собирать щиты до 3200 А с минимальными усилиями.

Назначение и область применения

Эта рама используется как базовый элемент для сборки модульных распределительных щитов серии Prisma P. Подходит для установки в промышленных объектах, энергообъектах, центрах управления и автоматизированных системах. Применяется там, где требуется гибкая, надёжная и быстромонтируемая конструкция щита - например, для силовых панелей, частотных преобразователей, устройств защиты и управления.

Технические характеристики

• Габариты: 650 × 400 × 0 мм (ширина × высота × глубина)
• Высота всей ячейки: 2000 мм (при использовании с вертикальными направляющими)
• Материал: металл
• Покрытие: матовое белое (RAL 9001)
• Тип изделия: каркас шкафа
• Исполнение: траверса монтажная

Совместимость и монтаж

Рама основная ширина 650 мм, высота 400 мм, для Prisma Plus P совместима со всеми компонентами серии Prisma P от Schneider Electric. Устанавливается в паре с крестовинами и опорными рамами из комплекта. Для сборки используются 12 винтов - процесс не требует специальных инструментов. Элементы можно соединять в ряд, используя входящий в комплект набор для последовательного монтажа. Также допускается установка двух рам задними поверхностями друг к другу - для создания двусторонних или сдвоенных секций.

Преимущества

• Стандартный шаг крепления обеспечивает универсальную совместимость с DIN-рейками и модульным оборудованием
• Отсутствие острых кромок снижает риск повреждений при обслуживании и монтаже
• Матовое покрытие уменьшает блики и легко моется
• Быстрая сборка за счёт предварительно продуманной фиксации - до 70% экономии времени по сравнению с классическими сварными конструкциями
• Поддерживает нагрузки до 3200 А - соответствует требованиям мощных промышленных систем

Ограничения применения

• Не предназначен для внешней установки - отсутствует степень защиты IP
• Не работает автономно: требует комплектующих (крестовины, опоры, крышки)
• Не подходит для установки в зонах с химически активной средой - материал не рассчитан на агрессивные воздействия
• Ширина 650 мм исключает использование с более узкими стандартными ячейками других серий

Примеры использования

• Центральный распределительный щит на заводе с несколькими выходными группами
• Щит управления насосной станцией с частотниками и тепловыми реле
• Сдвоенная секция для оборудования с доступом с двух сторон - например, в машинном зале
• Модульный щит для системы автоматизации технологической линии

Практические советы

• Перед сборкой проверьте наличие всех компонентов: две опорные рамы, четыре крестовины, крепёж и набор для соединения в ряд - они уже входят в комплект
• Учитывайте общую высоту 2000 мм при планировании места установки - потребуется свободный вертикальный проём
• При монтаже нескольких рам в ряд используйте комплектные соединители - это гарантирует жёсткость конструкции и равномерное распределение нагрузки
• Для удобства обслуживания рекомендуется выделять минимум 600 мм переднего свободного пространства
• Артикул 08406 - часть экосистемы Prisma. Все дополнительные элементы (крышки, двери, рейки) лучше выбирать из того же семейства - это исключает проблемы с совмещением и герметичностью
