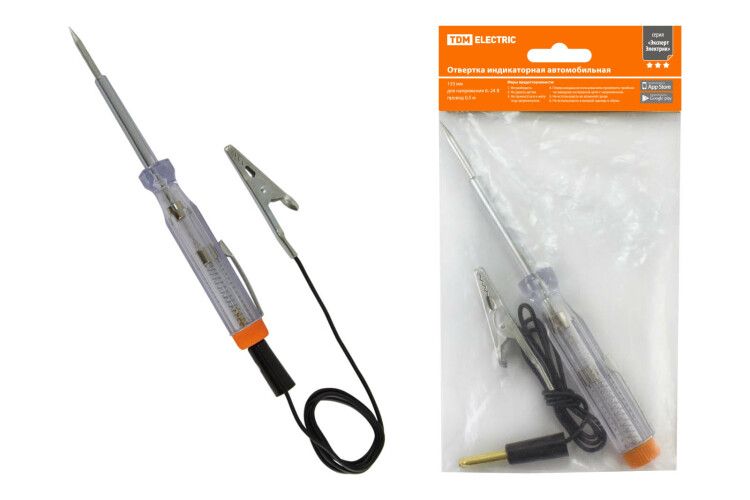

Отвертка-пробник (индикатор) автомобильная 135 мм, 6-24В, провод 0.5м, "ЭкспертЭлектрик" | SQ1015-0005 TDM

Отвертка-пробник TDM ELECTRIC sq1015-0005 - это компактный инструмент для проверки наличия напряжения в автомобилях и других системах на 6–24 В. Он работает без батареек, питается от самого контролируемого участка цепи, что делает его надежным и простым в использовании.

Назначение и область применения

Отвертка-пробник TDM ELECTRIC sq1015-0005 предназначена для быстрой проверки наличия постоянного напряжения в автомобильных и низковольтных электрических системах. Подходит для диагностики цепей в авто, грузовиках, прицепах, мотоциклах, а также в промышленном оборудовании с рабочим напряжением 6–24 В. Также позволяет определять наличие высокого напряжения (до 500 В) в изолированных проводах через контактную индикацию - например, при проверке кабелей перед работой.

Технические характеристики

• Диапазон измерения напряжения: 6–24 В постоянного тока - основной режим работы для автопрома;
• Обнаружение высокого напряжения: до 500 В переменного/постоянного тока - через индуктивную связь с изолированным проводом;
• Индикация: лампа тлеющего разряда (неоновая) - видна даже при слабом свете, не требует внешнего питания;
• Тип тестирования: однополюсный - достаточно одного контакта с проводом или клеммой;
• Сопротивление измеряемой цепи: 24–24 кОм - обеспечивает безопасную нагрузку на цепь;
• Длина провода: 0,5 м - удобна для доступа к труднодоступным местам;
• Категория измерительной цепи: Категория II - рассчитана на работу в бытовых и легкопромышленных сетях с умеренным уровнем перенапряжений;
• Питание: от исследуемого объекта - никаких батареек, замены или зарядки не требуется.

Совместимость и монтаж

Отвертка-пробник TDM ELECTRIC sq1015-0005 совместима со всеми типами клемм, штекеров и проводов, используемых в автомобильной электросистеме. Для проверки напряжения просто прикоснитесь жалом к токоведущему элементу, а пальцем - к металлическому контакту на рукоятке. Индикация сработает, если есть потенциал между точкой контакта и землей. Монтаж не требуется - инструмент используется вручную. Защита щупа предотвращает случайное короткое замыкание при работе рядом с другими проводами.

Безопасность и стандарты

Отвертка-пробник соответствует категории безопасности II, что допускает её применение в цепях с возможными импульсными перенапряжениями, характерными для автомобилей. Конструкция исключает прямой контакт с токоведущими частями - пользователь всегда остаётся защищённым. Наличие защиты щупа снижает риск повреждения оборудования при случайном касании соседних выводов. Не рекомендуется использовать в средах с повышенной влажностью или при наличии открытых токоведущих частей выше 500 В.

Преимущества

• Не нуждается в батареях - всегда готов к работе;
• Устойчив к помехам - неоновая лампа реагирует только на напряжение, а не на ЭМИ;
• Корпус и щуп защищены - минимизация риска поражения током и повреждения инструмента;
• Компактный размер (135 мм) - легко помещается в инструментальный ящик и достаёт до плотно расположенных клемм;
• Длинный провод (0,5 м) - даёт свободу перемещения при диагностике в ограниченном пространстве.

Ограничения применения

• Не предназначен для проверки переменного тока выше 500 В - не гарантирует точность и безопасность;
• Не работает в полностью изолированных цепях без контура массы - необходим хотя бы один контакт с “землёй”;
• Не подходит для измерения сопротивления или тока - только для выявления наличия напряжения;
• Неэффективен при очень слабых токах ниже 6 В - неоновая лампа не загорится;
• Не следует использовать во взрывоопасных зонах - отсутствует сертификация ATEX.

Примеры использования

• Проверка исправности реле в бортовой сети автомобиля - приложите жало к выходному контакту, держите палец на рукоятке - лампа светится, значит, напряжение есть;
• Поиск обрыва в цепи освещения фар - последовательно касайтесь проводов, пока не найдёте точку, где индикация прекращается;
• Подтверждение подачи питания на стартер после запуска двигателя - можно проверить без отсоединения проводов;
• Проверка целостности изоляции в кабелях управления - прикоснитесь к медной жиле внутри изоляции - если лампа горит, есть пробой на корпус.

Практические советы

• Перед работой убедитесь, что ваша рука касается металлического контакта на рукоятке - иначе лампа не загорится, даже если напряжение есть;
• При проверке проводов в панели приборов - держите отвертку-пробник TDM ELECTRIC sq1015-0005 вертикально, чтобы избежать случайного замыкания на соседние контакты;
• Если лампа мерцает - возможно, напряжение нестабильно или есть плохой контакт; если совсем не горит - либо напряжения нет, либо вы не образовали контур с массой;
• Не используйте для проверки аккумуляторов напрямую - лучше касайтесь клемм через провода, чтобы не вызвать искру;
• Храните в сухом месте - попадание влаги внутрь может нарушить работу неоновой лампы.
