Отвертка SZF 2-0,8X4,0 | 1204520 Phoenix Contact

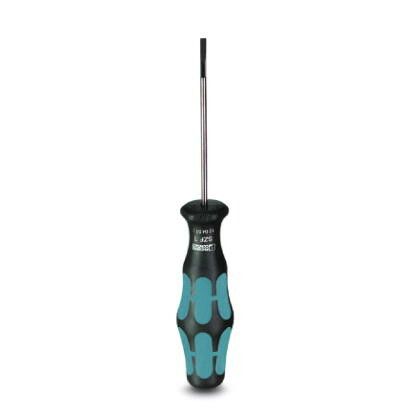

Отвертка SZF 2-0.8x4.0 от Phoenix Contact - специализированный инструмент для работы с клеммами типа ST, совмещающий функции отвертки и фиксирующего элемента. Артикул 1204520 предназначен для точного монтажа и демонтажа в условиях ограниченного доступа.

Назначение и область применения

Отвертка SZF 2-0.8x4.0 предназначена исключительно для затяжки и ослабления клеммных соединений стандарта ST, используемых в распределительных щитах, автоматических выключателях и модульном оборудовании. Её форма позволяет работать в плотных компактных пространствах, где обычные отвертки не помещаются. Также может применяться как тонкая шлицевая отвертка для мелких винтов в электронике или автоматизации.

Технические характеристики

• Размер рабочей части: 0,8 × 4,0 мм - узкий шлиц для точной передачи момента в малые винты;
• Общая длина: 100 мм - оптимальна для контроля усилия и удобного захвата;
• Материал наконечника: закалённая сталь - обеспечивает износостойкость при частых циклах;
• Ручка: двухкомпонентная - мягкая поверхность снижает нагрузку на кисть, жёсткий сердечник предотвращает деформацию;
• Функция защиты от скатывания - рифлёная зона на корпусе препятствует соскальзыванию с поверхностей.

Совместимость и монтаж

Отвертка SZF 2-0.8x4.0 совместима только с клеммами ST производства Phoenix Contact и аналогичными по геометрии винтам (диаметр шлица 0,8 мм, глубина 4,0 мм). Не подходит для винтов M2, M2.5 или других стандартов. Для правильного монтажа необходимо полностью ввести наконечник в шлиц до упора - это предотвращает повреждение резьбы и скольжение инструмента.

Безопасность и стандарты

Инструмент соответствует требованиям безопасности EN 60900 для ручных электроизолирующих инструментов. Наконечник не имеет изоляционного покрытия - использовать для работы под напряжением запрещено. Только для отключения питания!

Преимущества

• Узкий профиль позволяет работать в перегруженных щитках без демонтажа соседних устройств;
• Двухкомпонентная ручка снижает усталость при длительной работе;
• Защита от скатывания особенно ценна на металлических поверхностях и вертикальных плоскостях;
• Высокая точность передачи крутящего момента минимизирует риск срыва шлица.

Ограничения применения

• Не применяется для винтов с другим шагом или формой шлица - возможен выход из строя инструмента;
• Не является изолированным инструментом - нельзя использовать при наличии напряжения;
• Не рассчитана на высокий момент - максимальный крутящий момент около 0,5 Нм; превышение вызывает деформацию наконечника.

Примеры использования

• Затяжка клемм в DIN-рейке на силовых модулях PLC;
• Подключение проводов к терминалам в распределительных щитах управления;
• Работа с микровинтами в реле, таймерах и контроллерах;
• Техобслуживание оборудования в узких нишах, где нужна минимальная толщина инструмента.

Практические советы

• Перед использованием проверьте соответствие размера шлица винта - даже небольшая разница в 0,1 мм может повредить резьбу;
• Не используйте удлинители или рычаги - это приведёт к поломке наконечника;
• Храните отдельно от остальных инструментов - тонкий шлиц легко сломать при ударе;
• Для массового монтажа рекомендуется иметь несколько экземпляров SZF 2-0.8x4.0 - один в работе, другой в запасе.
