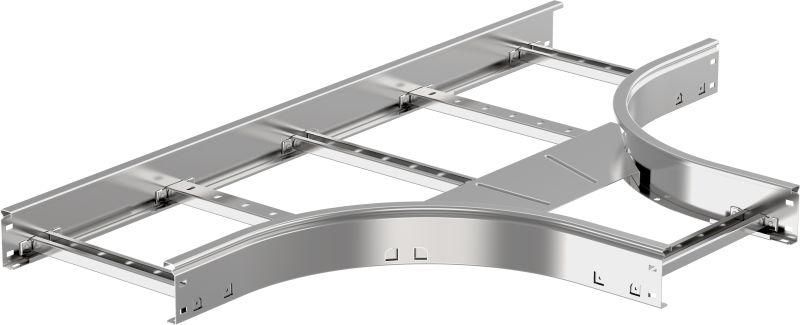

Ответвитель для лотка Т-образ. 100х200 R300 LESTA IEK CRT04-4-100-200

Разветвитель лестничный Т-образный 100х200мм R300 от IEK (ИЭК) - металлический элемент системы кабельной трассы, предназначенный для организации перехода между двумя параллельными участками лестничного кабель-канала под углом 90°. Артикул crt04-4-100-200 входит в серию LESTA и рассчитан на долговременную эксплуатацию в промышленных и коммунальных объектах.

Назначение и область применения

Разветвитель лестничный Т-образный 100х200мм R300 используется для создания T-образного ответвления в системе лестничного кабель-канала. Он позволяет изменить направление трассы перпендикулярно основному ходу, сохраняя целостность и доступ к кабелям. Применяется в помещениях с высокой плотностью кабельных сетей: распределительных пунктах, серверных, производственных цехах, жилых домах с многоэтажной проводкой.

Технические характеристики

• Материал: сталь - обеспечивает прочность и устойчивость к механическим нагрузкам
• Габариты: ширина 200 мм, высота 100 мм - соответствует стандартным размерам лестничных каналов этой серии
• Внутренний радиус изгиба: 300 мм - гарантирует безопасный изгиб кабелей без повреждения изоляции
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - устойчиво к коррозии, особенно в условиях повышенной влажности
• Исполнение: с интегрированным соединителем - не требует дополнительных крепежных элементов при стыковке с каналами
• Цвет: серый - совпадает с цветовой гаммой всей серии LESTA
• Срок службы: 20 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Разветвитель лестничный Т-образный 100х200мм R300 совместим с лестничными кабель-каналами той же серии LESTA и аналогичных размеров (100×200 мм). Интегрированный соединитель позволяет фиксировать элемент без болтов или зажимов - достаточно вставить его в торец канала до щелчка. Монтаж выполняется на стену или потолок с помощью кронштейнов или саморезов через предварительно подготовленные отверстия. Убедитесь, что внутренние размеры канала точно совпадают - даже небольшая разница может нарушить герметичность и надежность соединения.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и нормами для электромонтажных изделий. Оцинкованная поверхность снижает риск возникновения электрохимической коррозии. Элемент не предназначен для работы в средах с агрессивными химическими веществами или постоянным воздействием открытого пламени.

Преимущества

• Усиленная конструкция из стали выдерживает значительную массу кабелей
• Оцинковка по методу Сендзимира даёт более равномерное и долговечное покрытие, чем обычное холодное цинкование
• Интегрированный соединитель экономит время монтажа и исключает потерю комплектующих
• Серый цвет не бросается в глаза и легко сочетается с другими элементами трассы

Ограничения применения

• Не применяется внутри взрывоопасных зон (не имеет взрывозащиты)
• Не рекомендуется для установки в местах с частыми температурными колебаниями выше +60C или ниже –40C
• Не предназначен для прокладки силовых кабелей с напряжением свыше 1000 В - требуется проверка согласно проекту
• Не следует использовать как опору для тяжелых устройств или оборудования

Примеры использования

• Переход от вертикального стояка к горизонтальной трассе в многоквартирном доме
• Разветвление кабельной сети от главного канала к группе станков в цеху
• Обход препятствий (батарей, труб) в офисных помещениях с закрытыми потолками

Практические советы

• Перед монтажом проверьте, чтобы все кабели помещались в разветвителе с запасом свободного пространства - не более 40% от объема канала
• При использовании в сырых помещениях дополнительно контролируйте состояние оцинковки каждые 3–5 лет
• Не используйте этот элемент вместо поворота на 45° - он создан только для 90°
• Артикул crt04-4-100-200 можно заказывать в комплекте с прямыми участками и крышками серии LESTA для единообразной трассы
