Ответвитель для лотка Т-образ. 100х300 R600 LESTA IEK CRT05-4-100-300

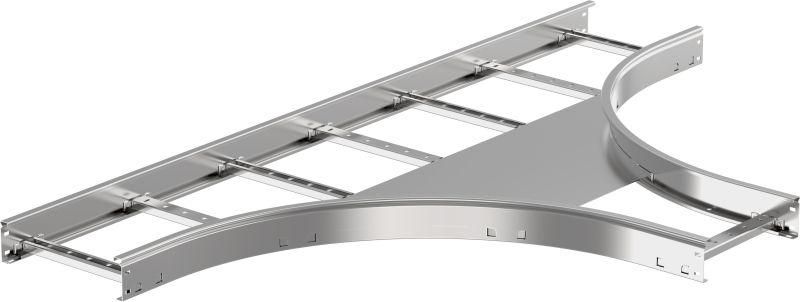

Разветвитель лестничный Т-образный 100х300 мм R600 от IEK (ИЭК) - металлический элемент кабельной трассы серии LESTA, предназначенный для организации Т-образного перехода между основным и боковым направлениями кабельных путей. Артикул crt05-4-100-300 обеспечивает надёжную прокладку кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Разветвитель лестничный Т-образный 100х300 мм R600 используется для создания ответвлений кабельной трассы под углом 90°. Он позволяет перенаправить кабели из одного направления в другое без нарушения целостности маршрута. Применяется в системах распределения электроэнергии и связи на заводах, в офисах, жилых комплексах и других зданиях с высокой плотностью кабельных сетей.

Технические характеристики

• Внутренний радиус: 600 мм - обеспечивает безопасный изгиб кабелей, предотвращает повреждение изоляции при прокладке;
• Высота: 100 мм - соответствует стандартной глубине лестничных кабельных лотков;
• Ширина: 300 мм - позволяет размещать до 8–10 кабелей среднего сечения (например, 4×2,5 мм2);
• Материал: сталь - прочная и долговечная основа, устойчивая к механическим нагрузкам;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - защищает от коррозии даже в условиях повышенной влажности;
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных креплений при стыковке с другими участками трассы;
• Цвет: серый - совпадает с цветовой гаммой всей серии LESTA, обеспечивает единый внешний вид системы.

Совместимость и монтаж

Разветвитель лестничный Т-образный 100х300 мм R600 совместим с лестничными кабельными лотками серии LESTA от IEK того же размера (100×300 мм). Интегрированный соединитель позволяет фиксировать элемент без болтов - достаточно вставить его в смежные участки трассы и закрепить хомутами или саморезами по необходимости. Крышка продается отдельно - её необходимо заказывать дополнительно (артикул крышки указывается в каталоге IEK).

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ. Материал и покрытие обеспечивают соответствие классу защиты IP30. Нагрузка на конструкцию рассчитана на работу в штатном режиме при температуре от –25C до +40C.

Преимущества

• Горячее цинкование по методу Сендзимира гарантирует срок службы более 25 лет в помещениях с высокой влажностью;
• Интегрированный соединитель снижает время монтажа и количество комплектующих;
• Чёткая геометрия с радиусом 600 мм минимизирует риск повреждения кабелей при прокладке;
• Серый цвет и унифицированный дизайн позволяют легко интегрировать элемент в существующую трассу серии LESTA.

Ограничения применения

• Не предназначен для наружной установки без дополнительной герметизации - не имеет степень защиты выше IP30;
• Не рекомендуется использовать в местах с постоянным воздействием открытого пламени или высоких температур (>+40C);
• Требуется обязательная установка крышки - без неё система не соответствует требованиям безопасности по ПУЭ;
• Не подходит для кабелей с большим наружным диаметром - проверьте вместимость перед монтажом (до 10 кабелей 4×2,5 мм2).

Примеры использования

• Переход кабелей от главного вертикального стояка к горизонтальным лоткам на этаже;
• Обход препятствий (колонн, труб) в технических коридорах;
• Подключение оборудования к центральной кабельной трассе в серверных, АЗС, производственных цехах.

Практические советы

• Перед монтажом убедитесь, что внутренний радиус 600 мм достаточен для используемых кабелей - особенно для многожильных и силовых с большими радиусами изгиба;
• Крышку выбирайте точно по модели - она должна совпадать с типом и размером лотка;
• При использовании в сырых помещениях (подвалы, парковки) дополняйте систему герметичными муфтами на входах/выходах;
• Не забудьте про заземление - все элементы серии LESTA должны быть соединены в единую заземляющую цепь через контактные площадки.
