Ответвитель для лотка Т-образ. 100х600 R300 LESTA IEK CRT04-4-100-600

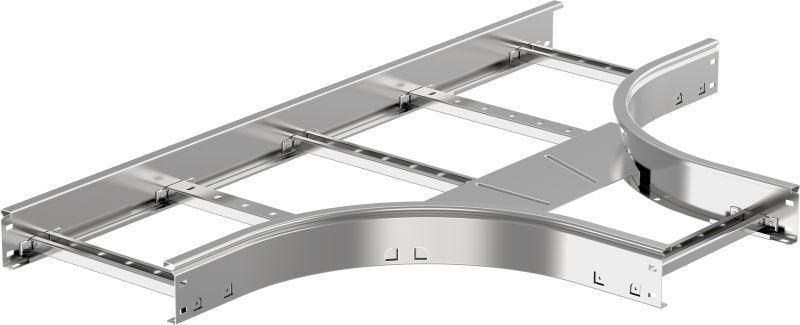

Разветвитель Т-образный 100х600мм R300 от IEK (ИЭК) - металлический элемент для организации Т-образного ответвления кабельной трассы в системах кабельных каналов. Артикул crt04-4-100-600 из серии LESTA предназначен для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Разветвитель Т-образный 100х600мм R300 используется для создания перпендикулярного ответвления от основной кабельной трассы. Подходит для прокладки кабелей на производствах, в цехах, на транспорте, в офисных зданиях и других местах, где требуется изменить направление трассы без использования нескольких отрезков канала.

Технические характеристики

• Тип изделия: Разветвитель Т-образный
• Внутренний радиус изгиба: 300 мм - обеспечивает плавный переход кабеля, снижает риск повреждения жил
• Ширина: 600 мм - соответствует стандартным размерам кабельных каналов серии LESTA
• Высота: 100 мм - позволяет укладывать до 8–10 кабелей диаметром до 15 мм каждый
• Материал: Сталь - прочная и долговечная основа
• Покрытие: Оцинковано по методу сендзимира - антикоррозийное покрытие повышенной адгезии и равномерности
• Исполнение: С интегрированным соединителем - исключает необходимость дополнительных фланцев или болтовых соединений
• Цвет: Серый - совпадает с цветовой гаммой всей серии LESTA

Совместимость и монтаж

Разветвитель Т-образный 100х600мм R300 совместим с кабельными каналами серии LESTA того же размера (100×600 мм). Интегрированный соединитель позволяет легко защёлкнуть его с прямыми участками трассы без дополнительных крепежей. Для герметичности и защиты внутреннего пространства крышка продается отдельно - её необходимо заказывать дополнительно (артикулы крыш для этой модели указаны в каталоге IEK).

Установка выполняется на предварительно смонтированную прямую часть трассы. Соединение происходит путём плотного введения бокового ответвления в торец канала - фиксация осуществляется за счёт замкового механизма.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 61537 и другими нормами для кабельных систем. Оцинкованное покрытие обеспечивает безопасную работу в помещениях с повышенной влажностью и агрессивной средой. Не содержит свинца и других запрещённых веществ.

Преимущества

• Интегрированный соединитель экономит время монтажа - нет необходимости использовать дополнительные детали
• Оцинкование по методу сендзимира увеличивает срок службы в условиях влаги, химических паров и температурных колебаний
• Чёткая геометрия с радиусом 300 мм минимизирует нагрузку на изгибаемые кабели
• Серый цвет и единый дизайн обеспечивают эстетическую целостность всей трассы

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - даже оцинкованная сталь требует укрытия от постоянного воздействия осадков
• Не рекомендуется применять в средах с высокой концентрацией кислот или щелочей - оцинковка имеет ограниченную устойчивость к таким агрессивным веществам
• Крышка не входит в комплект - обязательна её закупка отдельно
• Подходит только для кабелей с внешним диаметром до 15 мм - более крупные провода могут затруднять сборку и вызвать деформацию

Примеры использования

• Обустройство ответвлений от главной трассы к станкам на производстве
• Переход кабельной сети от потолочного канала к стеновым розеткам в административном здании
• Разводка сигналов управления в автоматизированных линиях конвейера
• Прокладка слаботочных сетей (LAN, CCTV) в распределительных шкафах с Т-образным выходом

Практические советы

• Перед монтажом проверьте соответствие внутренних размеров разветвителя и прямых участков трассы - допуск должен быть минимальным
• Заказывайте крышку заранее - она не всегда есть в наличии на складе
• При использовании в сырых помещениях (например, холодильных камерах) дополнительно используйте термоусадочные трубки на входах/выходах кабелей
• Не применяйте этот разветвитель вместо углового поворота - он рассчитан именно на Т-образное ответвление, а не на поворот на 90°
• Артикул crt04-4-100-600 - единственный вариант этого типа в серии LESTA; аналоги от других брендов имеют другие размеры и несовместимы
