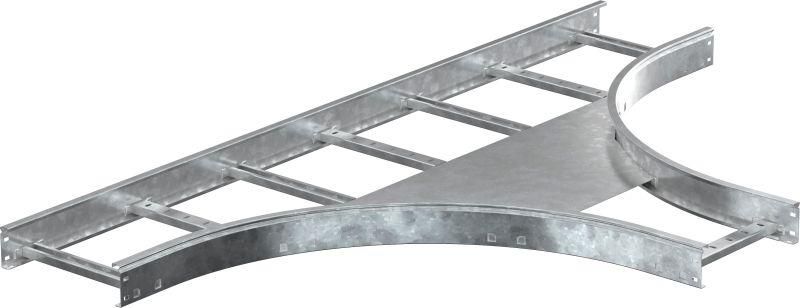

Ответвитель для лотка Т-образ. 80х200 R600 HDZ LESTA IEK CRT05-4-080-200-HDZ

Разветвитель Т-образный лестничный 80х200мм R600 HDZ от IEK (ИЭК) - металлический элемент кабельной трассы, предназначенный для создания Т-образного ответвления на лестничных маршах и в других вертикальных участках. Артикул crt05-4-080-200-hdz относится к серии LESTA и рассчитан на надёжную прокладку кабелей в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Разветвитель Т-образный лестничный 80х200мм R600 HDZ используется для организации перехода кабельной трассы в направлении, перпендикулярном основному ходу. Подходит для монтажа на лестницах, эскалаторах, в шахтах и других местах, где требуется изменить траекторию кабеля под углом 90°. Применяется в жилых, общественных и промышленных зданиях - например, для прокладки силовых, слаботочных и сигнальных кабелей между этажами.

Технические характеристики

• Ширина: 200 мм - внутреннее расстояние между боковыми стенками, определяющее ёмкость для кабелей;
• Высота: 80 мм - высота профиля, влияющая на глубину канала;
• Внутренний радиус: 600 мм - минимальный изгиб кабеля внутри разветвителя, обеспечивает безопасный радиус изгиба для большинства типов проводов;
• Материал: сталь оцинкованная - прочная и устойчивая к деформациям;
• Защитное покрытие: горячее цинкование - защищает от коррозии даже при постоянной влажности и перепадах температур;
• Цвет: серый - соответствует стандартной цветовой гамме кабельных систем IEK.

Совместимость и монтаж

Разветвитель Т-образный лестничный 80х200мм R600 HDZ совместим с другими элементами серии LESTA: прямые секции, повороты и крышки. Установка выполняется на крепёжные планки или кронштейны. Крышка продается отдельно - её необходимо заказывать дополнительно (артикул крышки указывается в каталоге IEK). Для герметичности соединений рекомендуется использовать уплотнители и фиксирующие болты. Монтаж допускается как на открытой поверхности, так и в закрытых коробах.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ. Горячее цинкование обеспечивает долговечность в агрессивных средах. Конструкция исключает острые кромки, снижая риск повреждения изоляции кабелей при прокладке.

Преимущества

• Высокая механическая прочность благодаря толщине стали и технологии горячего цинкования;
• Увеличенный радиус 600 мм позволяет прокладывать кабели с крупным внешним диаметром без риска повреждения;
• Стандартные размеры обеспечивают совместимость с широким спектром комплектующих IEK;
• Устойчивость к коррозии делает изделие пригодным для использования в сырых помещениях - подвалах, лифтовых шахтах, на улице.

Ограничения применения

• Не предназначен для прокладки кабелей с наружным диаметром более 40–45 мм - возможны трудности с заполнением канала и затруднённый монтаж;
• Требует установки крышки для защиты от пыли и влаги - без неё не обеспечивается полная степень защиты IP;
• Не следует применять в качестве замены для труб или гофр - он служит только для изменения направления трассы, а не для защиты от механических ударов.

Примеры использования

• Переход кабелей с вертикального стояка на горизонтальный уровень в многоквартирном доме;
• Разводка сигналов безопасности и освещения на каждом этаже лестничной клетки;
• Подключение датчиков и камер видеонаблюдения в подземных парковках;
• Обустройство кабельных путей в промышленных цехах с частыми изменениями направления трассы.

Практические советы

• Перед монтажом проверьте, что суммарный диаметр всех кабелей не превышает 60% внутреннего объёма разветвителя - это сохраняет возможность будущего обслуживания;
• При использовании в сырых помещениях обязательно используйте крышку и герметичные вводы;
• Артикул crt05-4-080-200-hdz - это только корпус; крышка и крепёж - отдельные компоненты, их стоит закупать заранее;
• При необходимости удлинения трассы - комбинируйте этот разветвитель с прямыми секциями серии LESTA для бесперебойного прохождения кабелей.
