Ответвитель DPT Т-образный горизонтальный 100х50 в комплекте с крепежными элементами и соединительными пластинами, необх | 36122K DKC ДКС

Ответвитель Т-образный горизонтальный 100х50 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС) - это готовое решение для формирования ответвлений в кабельных трассах из серий S5 Combitech. Продукт предназначен для прокладки силовых и управляющих кабелей в промышленных объектах, где требуется гибкая и безопасная маршрутизация.

Назначение и область применения

Ответвитель Т-образный горизонтальный 100х50 используется для создания Т-образных ответвлений в горизонтальных кабельных лотках. Он позволяет изменить направление трассы на 90°, сохраняя целостность и доступ к кабелям. Подходит для систем с высокой плотностью прокладки: заводские цеха, распределительные пункты, серверные комнаты, транспортные терминалы. Комплект включает все необходимое для сборки - не требует доп purchases.

Технические характеристики

• Тип конструкции: Тройник горизонтальный
• Ширина кабельного лотка: 100 мм
• Высота кабельного лотка: 50 мм
• Внутренний радиус: 100 мм - обеспечивает минимальный изгиб кабелей без повреждения изоляции
• Материал: сталь оцинкованная
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное покрытие с повышенной коррозионной стойкостью
• Огнестойкость: да - соответствует требованиям пожарной безопасности при прокладке в зонах с риском возгорания
• Цвет: серый
• Совместимо с: сериями S5 Combitech и S5 Combitech Сендзимир

Совместимость и монтаж

Ответвитель Т-образный горизонтальный 100х50 в комплекте с крепежными элементами и соединительными пластинами совместим с другими элементами серии S5 Combitech. Монтаж выполняется без сварки: соединительные пластины фиксируются саморезами или болтами к основному лотку. Установка возможна как на стене, так и на потолке. Крепеж уже включен - не нужно докупать болты, гайки или шайбы. Для герметичности и жесткости рекомендуется использовать комплектные пластины полностью - не пропускайте ни один крепежный элемент.

Безопасность и стандарты

Огнестойкость изделия подтверждает соответствие нормам пожарной безопасности для промышленных объектов. Покрытие по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461 - обеспечивает долговечность даже в агрессивных средах. Серия S5 Combitech прошла сертификацию на соответствие требованиям IEC 61537 для кабельных лотков.

Преимущества

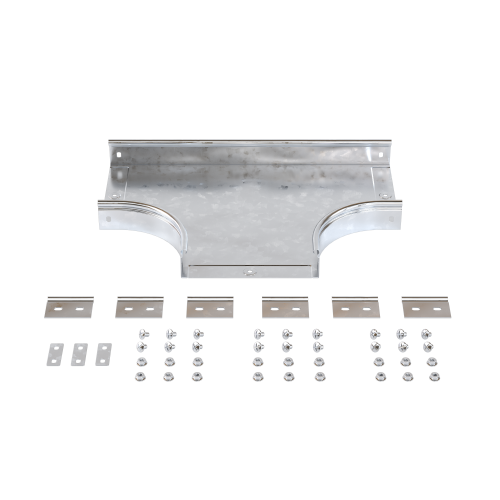

• Готовый комплект - всё нужное в одной упаковке: корпус, пластины, крепёж
• Увеличенный внутренний радиус 100 мм снижает риск перегиба кабелей, особенно многожильных и с толстой изоляцией
• Оцинкование по Сендзимиру защищает от коррозии в условиях высокой влажности и химических воздействий
• Поддержка широкодиапазонного исполнения - легко комбинируется с лотками других размеров в рамках серии
• Не требует дополнительной обработки после установки

Ограничения применения

• Не предназначена для вертикальных ответвлений - этот элемент только для горизонтального ответвления
• Не подходит для кабелей с внешним диаметром более 25–30 мм - проверьте свободное пространство внутри лотка перед заполнением
• Не используйте в качестве опоры для тяжелых трубопроводов или механически нагруженных конструкций
• Запрещено применять в взрывоопасных зонах без дополнительной защиты

Примеры использования

• Обход препятствий на технологической линии: ответвление к датчикам, клапанам, пультам управления
• Разводка питания к группе станков от одного магистрального лотка
• Переход между этажами через горизонтальную перегородку с последующим вертикальным спуском
• Сборка кабельной трассы в помещении с ограниченным пространством - минимизация числа соединителей

Практические советы

• При монтаже убедитесь, что посадочные поверхности лотка и ответвителя совпадают по ширине - 100 мм. Несоответствие вызывает люфт и снижает жесткость системы
• Используйте только комплектные соединительные пластины - сторонние детали могут нарушить электрическую связь и огнестойкость
• Проверяйте наличие всех крепежных элементов до начала работы - в комплекте обычно 4 пластины и 16 крепежных изделий
• После сборки протяните все болты - недотянутый крепёж приведёт к провисанию и перегрузке кабелей
• Для длительной эксплуатации в сырых помещениях периодически осматривайте места стыков - оцинковка устойчива, но механические повреждения могут ослабить защиту
