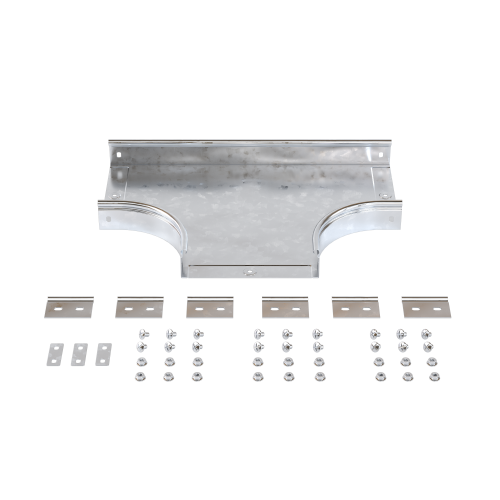

Ответвитель DPT Т-образный горизонтальный 300х50 в комплекте с крепежными элементами и соединительными пластинами, необх | 36125K DKC ДКС

Ответвитель Т-образный горизонтальный 300х50 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС) - это готовое решение для создания горизонтальных ответвлений в кабельных трассах. Артикул 36125k входит в серию S5 Combitech Сендзимир и предназначен для прокладки силовых и управляющих кабелей в промышленных объектах, где важны прочность, огнестойкость и долговечность.

Назначение и область применения

Ответвитель Т-образный горизонтальный 300х50 используется для формирования Т-образных ответвлений в кабельных лотках. Он позволяет изменить направление трассы на 90 градусов в горизонтальной плоскости, сохраняя целостность и доступность кабелей. Подходит для систем с большим количеством проводов - например, на заводах, в распределительных пунктах, на транспорте и в энергообъектах.

Технические характеристики

• Тип конструкции: тройник горизонтальный - обеспечивает переход из одной линии в две перпендикулярные
• Габариты: ширина 300 мм, высота 50 мм - совместим с лотками того же размера
• Внутренний радиус: 100 мм - гарантирует минимальное усилие при прокладке кабелей без повреждения изоляции
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость и равномерное покрытие
• Покрытие: оцинковано по методу Сендзимира - более плотное и долговечное, чем обычное цинкование
• Огнестойкость: да - соответствует требованиям пожарной безопасности при распространении огня по кабельным трассам
• Цвет: серый - стандартизирован для промышленных решений
• Широкодиапазонное исполнение: да - поддерживает широкий спектр нагрузок и условий эксплуатации

Совместимость и монтаж

Ответвитель Т-образный горизонтальный 300х50 совместим с другими элементами серии S5 Combitech Сендзимир и лотками аналогичных размеров (300×50 мм). Комплектация включает соединительные пластины и крепеж - достаточно закрутить болты для герметичного и жесткого соединения с основным лотком. Монтаж выполняется без сварки: все детали рассчитаны на механическую сборку. Убедитесь, что внешние размеры вашего лотка точно соответствуют 300×50 мм - расхождение даже на 2–3 мм может нарушить герметичность и нагрузочную способность.

Безопасность и стандарты

Элемент соответствует требованиям к огнестойкости для кабельных систем в промышленных зонах. Применение стали с оцинковкой по методу Сендзимира снижает риск возгорания за счет устойчивости к термическому воздействию. Серия S5 Combitech прошла проверку на соответствие рекомендованному проектному ассортименту - значит, её использование не требует дополнительных согласований в рамках типовых проектов.

Преимущества

• Не требуется доработка - всё необходимое уже в комплекте: пластины, болты, гайки
• Увеличенный внутренний радиус 100 мм предотвращает перегиб кабелей и снижает риск повреждения изоляции
• Оцинковка по Сендзимиру обеспечивает срок службы до 25 лет даже в агрессивных средах
• Поддерживает массовое применение - идеально для крупных объектов с множеством одинаковых участков трассы

Ограничения применения

• Не предназначен для вертикальных ответвлений - этот элемент работает только в горизонтальной плоскости
• Не следует использовать в условиях постоянного контакта с химически активными жидкостями (например, кислотами или щелочами)
• Запрещено применять вместо поворотов с меньшим радиусом - при необходимости изгиба менее 100 мм используйте другие модели

Примеры использования

• Обход оборудования на производстве - ответвление от главной трассы к станкам, контроллерам или датчикам
• Распределение питания между секциями цеха - выход из одного лотка в два параллельных направления
• Монтаж в помещениях с ограниченным пространством - когда нельзя сделать длинный изгиб, нужен точный Т-переход

Практические советы

• Перед установкой проверьте, чтобы все лотки имели одинаковый шаг крепления - это исключит деформацию при затяжке
• При большом числе кабелей внутри не допускайте заполнения выше 60% объема - это сохраняет теплоотвод и удобство обслуживания
• Для длительной эксплуатации в сыром помещении дополнительно смажьте места соединения антикоррозийной paste
• Артикул 36125k - единственный вариант в этой серии с таким сочетанием размеров и оцинковки Сендзимира - не заменяйте его на аналоги с обычным цинком
