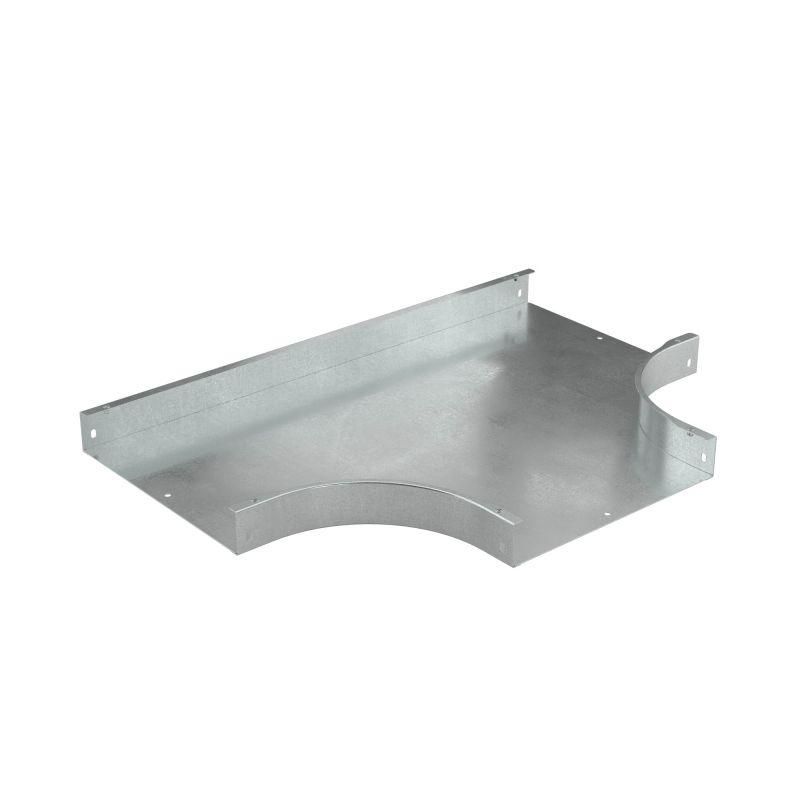

Ответвитель DPT Т-образный горизонтальный 500х35, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа - STS3550K ДКС

Ответвитель DPT Т-образный горизонтальный 500х35 от DKC (ДКС) - это элемент системы кабельных лотков, предназначенный для создания Т-образного ответвления трассы в горизонтальной плоскости. Артикул sts3550k включает все необходимые крепежные элементы и соединительные пластины, что упрощает сборку и повышает надежность монтажа. Продукт из серии S5 Combitech подходит для прокладки силовых и слаботочных кабелей на объектах промышленной автоматизации.

Назначение и область применения

Ответвитель DPT Т-образный горизонтальный 500х35 используется для изменения направления кабельной трассы - когда основной лоток необходимо разветвить под прямым углом, сохранив горизонтальное расположение. Подходит для систем, где требуется распределение кабелей между несколькими оборудованием или зонами: например, на конвейерах, в цехах, серверных помещениях, на энергообъектах. Применяется в сочетании с другими элементами лотковой системы S5 Combitech.

Технические характеристики

• Тип изделия: Т-образный ответвитель (тройник горизонтальный)
• Размеры: ширина 500 мм, высота 35 мм
• Толщина материала: 0,8 мм (указана в описании производителя)
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: оцинкованное, равномерное, с повышенной коррозионной стойкостью
• Внутренний радиус изгиба: 150 мм - обеспечивает безопасный изгиб кабелей без повреждений
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый
• Комплектация: крепежные элементы и соединительные пластины в комплекте

Совместимость и монтаж

Ответвитель DPT Т-образный горизонтальный 500х35 совместим с лотками серии S5 Combitech от DKC, имеющими аналогичную ширину (500 мм) и высоту (35 мм). Монтаж выполняется с использованием входящих в комплект соединительных пластин и саморезов - они обеспечивают жесткую фиксацию и герметичное соединение с прямыми участками лотка. Для установки достаточно выровнять поверхности, зафиксировать болтами и проверить целостность проводки внутри. Нет необходимости в сварке или дополнительных инструментах.

Безопасность и стандарты

Огнестойкость подтверждена производителем - материал не распространяет горение и сохраняет структурную целостность при воздействии открытого пламени. Оцинкование по методу Сендзимира соответствует ГОСТ 14918 и обеспечивает долговечность даже в условиях повышенной влажности. Соответствует нормам промышленной электромонтажной безопасности.

Преимущества

• Готовая комплектация - не требует докупки крепежа или переходников
• Усиленная оцинковка по методу Сендзимира - устойчивость к коррозии в агрессивных средах
• Чёткий внутренний радиус 150 мм - предотвращает перегиб и повреждение кабелей при прокладке
• Серый цвет - не бросается в глаза, легко интегрируется в любую технологическую среду
• Поддержка стандарта S5 Combitech - гарантия совместимости с продукцией DKC

Ограничения применения

• Не предназначен для вертикальных ответвлений - только для горизонтальных трасс
• Не рекомендуется использовать вне помещений без защиты от прямых осадков - хотя оцинковка устойчива, длительное воздействие воды снижает срок службы
• Не подходит для кабелей с внешним диаметром более 2/3 высоты лотка (не более ~23 мм) - чтобы не нарушать радиус изгиба
• Требуется точное соответствие габаритов смежных лотков - несовпадение ширины или высоты вызывает щели и риск выпадения кабелей

Примеры использования

• Разветвление кабельной трассы от главного лотка к пульту управления на конвейере
• Переход от одного технологического участка к другому в цехе с множеством станков
• Обеспечение доступа к распределительному щиту через боковой отвод
• Прокладка сигнальных кабелей в серверной комнате с плотным размещением оборудования

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковые габариты - особенно важна точность 500×35 мм
• Используйте только комплектные соединительные пластины - сторонние детали могут нарушить контакт и прочность
• При прокладке большого количества кабелей не заполняйте лоток полностью - оставьте 20–30 % свободного объема для теплоотвода
• Проверяйте внутренний радиус 150 мм - он должен быть плавным, без острых кромок; при необходимости протестируйте прохождение самого крупного кабеля перед окончательной фиксацией
• Артикул sts3550k можно заказывать в паре с прямыми участками лотка того же типа - так система будет единым целым, без перепадов и люфтов
