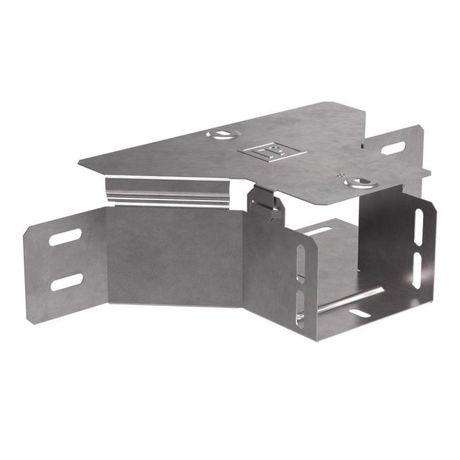

Ответвитель горизонтальный с крышкой Стандарт 100х80 | PR16.1174 Промрукав Строитель

Ответвитель горизонтальный с крышкой 100х80 от бренда ПРОМРУКАВ (артикул pr16.1174) - это металлический корпус для организации ответвлений кабельных трасс в горизонтальной плоскости. Изделие предназначено для защиты и удобного доступа к проводам в промышленной автоматике, на конвейерах и в распределительных щитах.

Назначение и область применения

Ответвитель горизонтальный с крышкой 100х80 используется для создания точек подключения, пересечения или ответвления кабелей внутри кабельных каналов. Подходит для прокладки силовых, управляющих и сигнальных линий. Применяется в условиях производства: на станках, в системах транспортировки, в шкафах управления, где требуется частый доступ к проводам для обслуживания или модернизации.

Технические характеристики

• Габариты: 100×80 мм - внутреннее сечение канала, соответствует стандартным размерам кабельных путей;
• Материал: сталь с цинковым покрытием по технологии Сендзимира - обеспечивает долговечную коррозионную защиту;
• Толщина цинкового слоя: 10–22 мкм - защищает металл даже при механическом воздействии и влажной среде;
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и повышенной влажности;
• Крышка: съемная, фиксируется без инструментов - позволяет открывать корпус для осмотра и замены проводов.

Совместимость и монтаж

Ответвитель горизонтальный с крышкой 100х80 совместим со стандартными кабельными каналами того же сечения. Монтируется на прямых участках трассы: крепится саморезами или заклепками к поверхности. Для установки достаточно вырезать отверстие в стенке основного канала и вставить ответвитель. Крышка легко снимается - не требует демонтажа всей системы.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в промышленных зонах. Цинковое покрытие по Сендзимиру снижает риск возникновения коррозии, что продлевает срок службы и повышает безопасность эксплуатации. Напряжение и ток не регламентируются - ответвитель является только защитной конструкцией, не являющейся коммутирующим устройством.

Преимущества

• Высокая прочность: стальная конструкция выдерживает нагрузки и удары при монтаже и работе;
• Стойкость к коррозии: цинкование до формования гарантирует равномерное покрытие даже на кромках и гнутых участках;
• Удобство сервиса: крышка открывается одним движением - не нужен инструмент для доступа к проводам;
• Совместимость с большинством кабельных систем: размер 100×80 - распространённый стандарт в промышленном оборудовании.

Ограничения применения

Ответвитель горизонтальный с крышкой 100х80 не предназначен для использования во взрывоопасных зонах, в помещениях с агрессивными химическими средами или при постоянном погружении в жидкость. Также не следует применять его как самостоятельный источник питания или как элемент коммутации - он лишь защищает кабели, не содержит контактов или предохранителей.

Примеры использования

• Подключение датчиков к линейному кабельному каналу на конвейере;
• Обеспечение доступа к проводам управления в шкафу ЧПУ;
• Разветвление сигнальных линий в системе автоматизации цеха;
• Замена повреждённого участка кабеля без демонтажа всего маршрута.

Практические советы

• Перед монтажом проверьте, чтобы внутренний проход канала точно соответствовал размеру 100×80 - иначе возможны зазоры или давление на кабели;
• Не затягивайте крепёж слишком сильно - это может деформировать тонкостенный корпус;
• При использовании в сырых местах рекомендуется дополнительно герметизировать стыки между ответвителем и основным каналом;
• При замене кабелей используйте маркировку - так будет легче ориентироваться после повторной сборки.
